力偶电动机与非力偶电动机的区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-03
作用于同一刚体上的大小相等,刚体上大小相等,方向相反但不共线的两个平行力组成的力系,称为力偶。力偶为矢量,力偶是一种只有合转矩(所有转矩的总合),没有合力的力系统。因此,它又称为纯转矩。作用于物体,力偶能够使物体完全不呈现任何平移运动,只呈现纯旋转运动。作用在刚体上的两个或两个以上的力偶组成力偶系。最简单的力偶是由两个大小相等,方向相反的力构成的,力偶的国际单位是N.m。
若力偶系中各力偶都位于同一平面内,则为平面力偶系,否则为空间力偶系。力偶既然不能与一个力等效,力偶系简化的结果显然也不能是一个力,而仍为一个力偶,此力偶称为力偶系的合力偶。

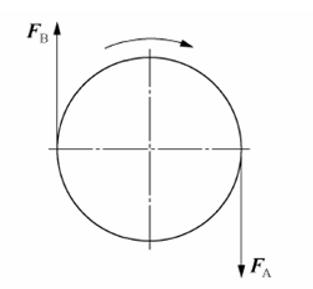

力偶示意图


非力偶示意图
力偶对物体产生转动效应,力偶的两力对空间任一点之矩的和是一常矢量,称为力偶矩。一力偶可用与其作用面平行、力偶矩相等的另一力偶代替,而不改变其对刚体的转动效应。
如果一个以中心旋转的圆柱体面上只有一个力起作用,那么这个圆柱体也可以旋转,这个力矩不是力偶,这叫做非力偶。
力偶使作用力对称,能使圆柱刚体稳定旋转,非力偶能使圆柱刚体不稳定旋转,如果电动机转子上受到的力矩是力偶,那么转子转动比较平稳,如果电动机转子上受到的力矩是非力偶,那么转子转动会不平稳,使电动机产生震动和噪声。因此设计电动机,理论上要考虑这个因素,尽量避免应用非力偶电动机。
三相无刷电动机最普通的通电形式是两两通电。通电形式是A/B,A/C,B/C,B/A,C/A,C/B,当A,B两相通电时,C相是不通电的,当A,C两相通电时,B相是不通电的,它和三相同步电动机的通电形式是完全不相同的。
当分数槽集中绕组电动机只有一个分区时,那么电动机的圆周在通电时其作用力是不对称的,只有一个分区的分数槽集中绕组电动机是一个非力偶电动机,这种电动机岑仔倾边磁拉力,运行不平稳,会产生震动与噪声。

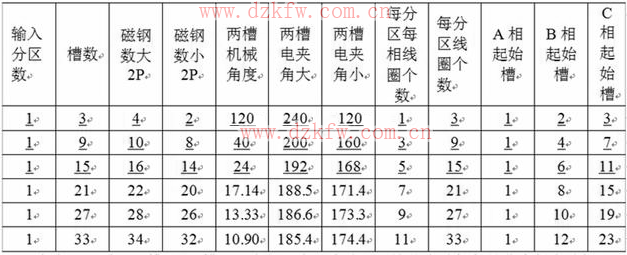

只有一个分区组成的电动机肯定是非力偶电动机,只有一个分区的电动机如下表:

力偶电动机与非力偶电动机的区别
一个分区的分数槽集中绕组无刷电动机
在表中,3槽至33槽,它们只有一个分区,这些电动机都是非力偶电动机。如:表中有9槽8极和9槽10极,有些工厂把它做成分数槽集中绕组无刷电动机,电机只有一个分区,这种电动机生产出来后会带来震动和噪声,很难避免。凡是分数槽集中绕组电动机中只有一个分区,这种电动机就是非力偶电动机,就会造成由于力矩不对称所产生的震动和噪声。因此必须避免采用一个分区的分数槽集中绕组无刷电动机。应该说9槽8极和9槽10极定子是一样,只是转子极数不同,但都是非力偶电动机,运行是不太平稳的。
