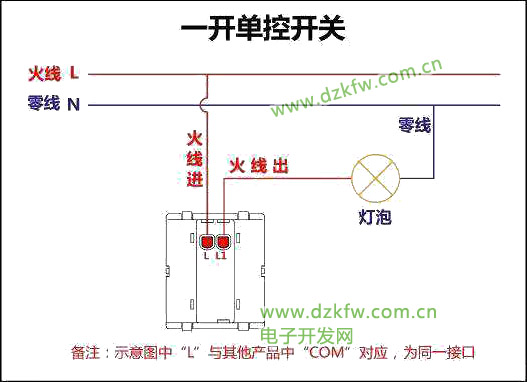

会员注册一、 一开单控开关接线图

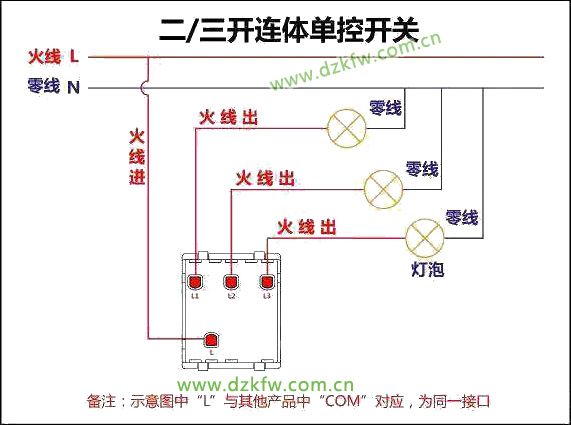

二、 二三开连体单控开关接线图

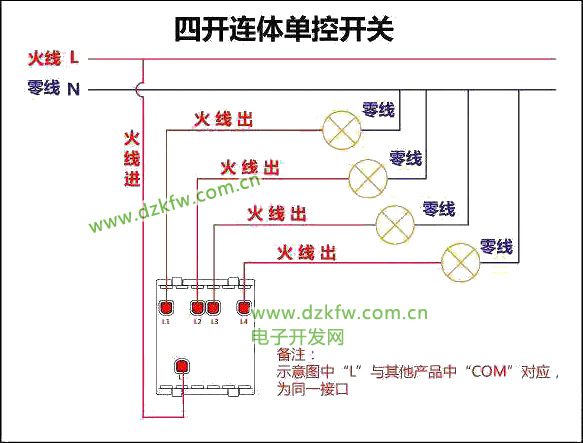

三、 四开连体单控开关接线图
四、 一开五孔单控插座接线图
五、 二开五孔单控插座接线图

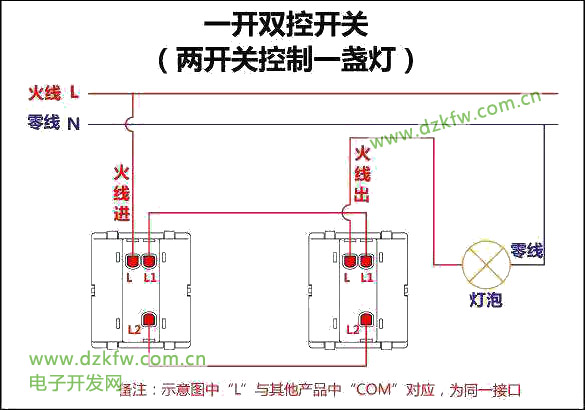

六、 一开双控开关接线图

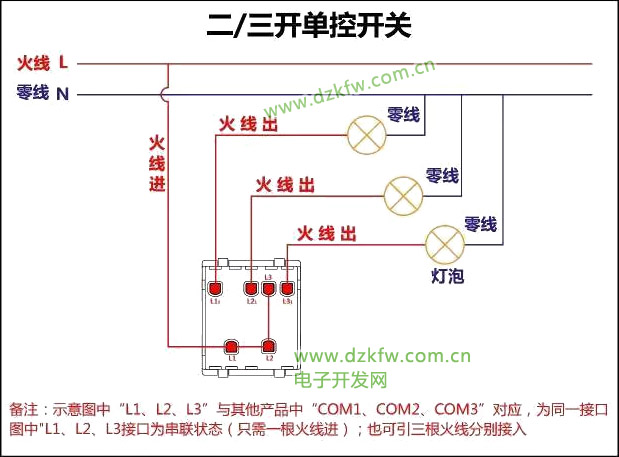

七、二三开单控开关接线图

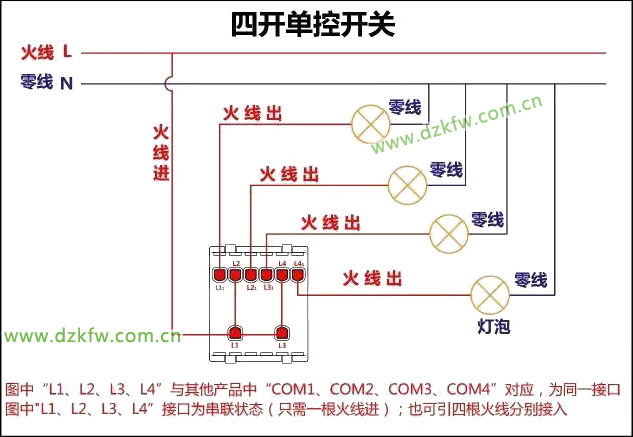

八、 四开单控开关接线图

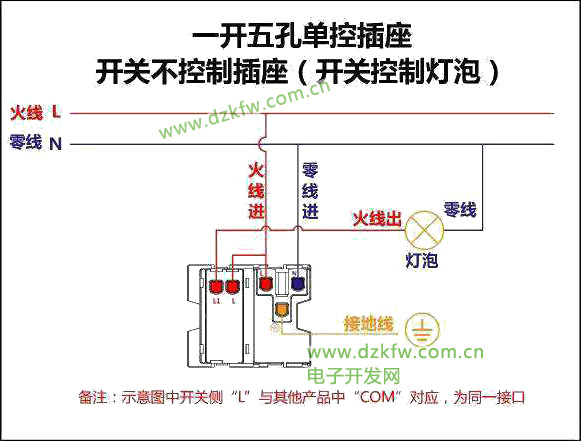

九、一开五孔单控插座接线图

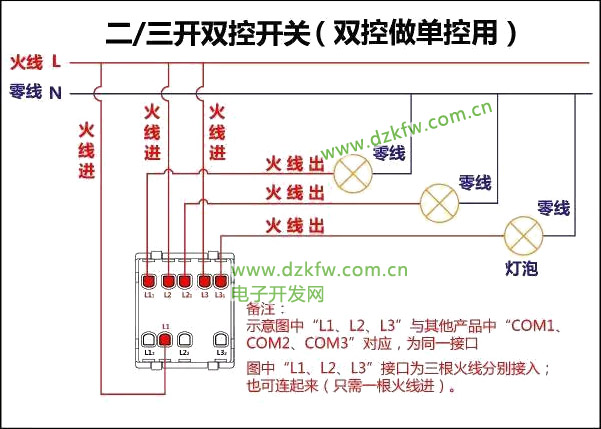

十、二三开双控开关接线图

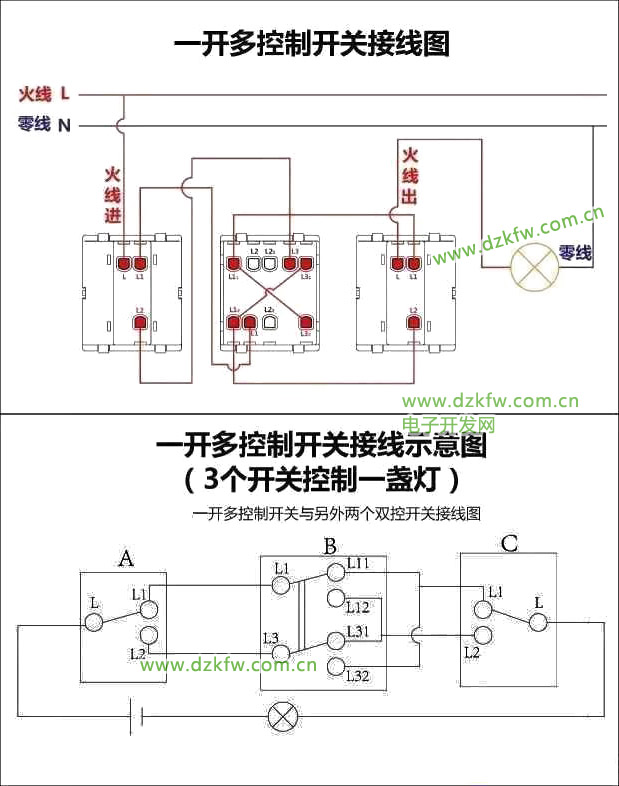

十一、 一开多控开关接线图
接线说明：火线先进双控开关A的L极，从开关A的L1出线连到多控制开关B的L1极，A开关的L2极出线连到多控制开关B的L3极。多控制开关的L11极和L32极串起来，L12和L31串起来。再从B开关的L11（或L32）出线练到双控开关C的L1极，从多控制开关B的L12（或L31）出线连到双控开关C的L2极，双控开关C的L极出线作为灯泡的火线，这样就完成接线了。

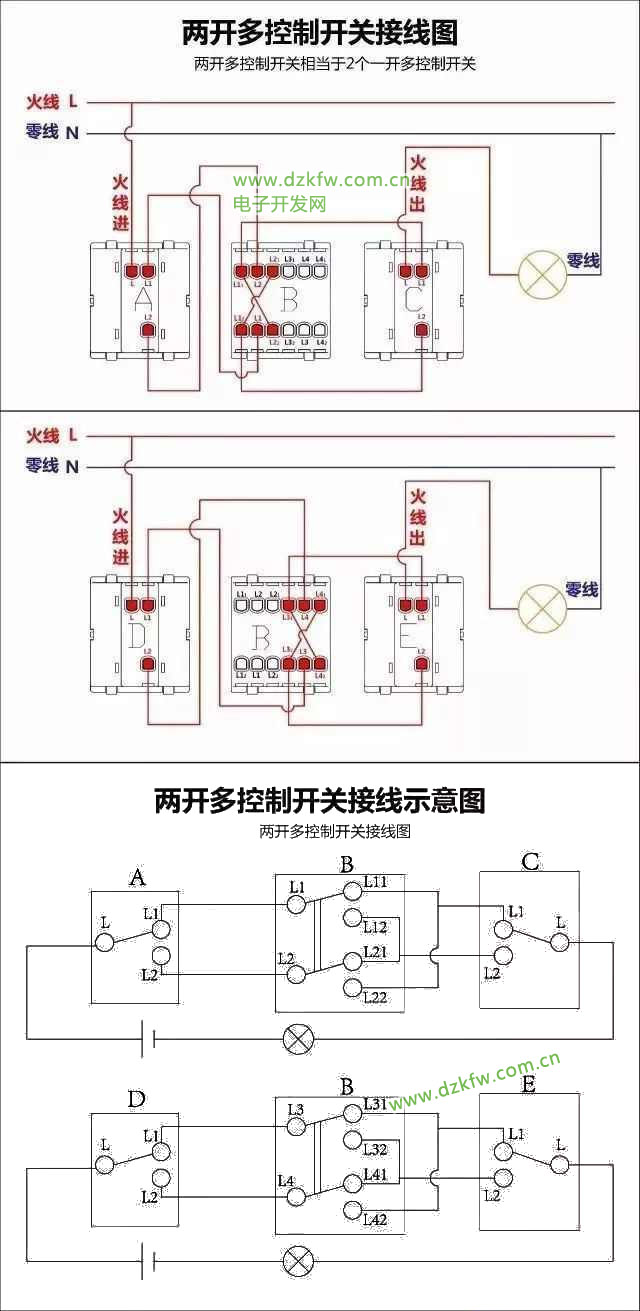

十二、 两开多控开关接线图
与（L2-L21-L22）为一个多控制开关，（L3-L31-L32）与（L4-L41-L42）为一个多控制开关。
