家装电路改造过程中容易发生问题的地方总结,家装电路改造问题总结

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-09
家装电路改造,是每个家庭在装修时都必须做的一个环节。但是大多数人对电路改造的熟悉程度,远没有其它环节多。不少施工人员就是认准了用户在电路改造环节知识的薄弱,往往在施工过程中偷工减料、少做或不做。下面总结了几点在电路改造过程中容易发生问题的地方,希望对大家有帮助。以下总结家装电路改造中可以遇到的问题:
一、裸线埋墙

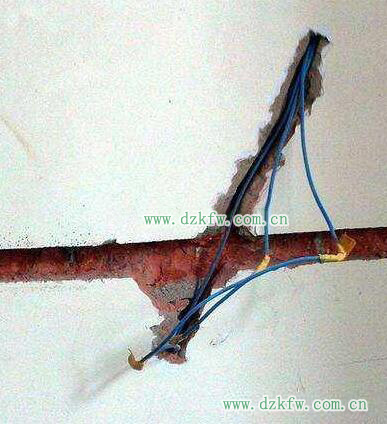

裸线埋墙
《GB50327-2001》中明确写着,所有电线必须接穿线管,不能发生裸露在空气中或直接与墙壁接触的情况。这样规定,一方面是为了防止电线发生漏电,使墙壁带电;二方面是为了方便在日后维修时更换电线;三方面是为了给电线提供散热空间。
这里容易发生问题的,主要有两点:
1.吊顶内走线——国标中明确提到,吊顶内的电线必须穿管。
2.明装电线必须使用线槽——当然,不过不考虑美观性,可以使用穿线管。
二、管内过载


管内电线太多
穿线管内所有电线的截面积(含电线绝缘层),不能超过线管内部空间截面积的40%,主要是出于电线散热方面的考虑。以常用的16线管为例,可以穿过2.5平方的电线6根或4平方的电线3根——当然,现在行业标准是每根管内3根线——甚至使用更粗的穿线管。无论怎样,最低标准都是占40%空间。
三、“共管”
指的是强电和弱电不能穿入同一根穿线管内——不仅如此,强电穿线管和弱电穿线管之间,还要保持30cm的间距。
同一个回路内的电线(单相电路中,同一个回路最多有3根线),必须从一根穿线管内走。如果电线的线方增加,应考虑增大穿线管直径,而不是将每根电线分开。
四、“共槽”
水管、气管、强电管、弱电管,彼此之间不能同槽,必须单独开槽铺设。
五、无过路盒
“过路盒”很多人没听说过,但这个东西大家肯定都见过。


安装了这种接线盒盖板的,有两种情况:1.拉线盒;2.接头盒——它们统称为“过路盒”,即这里的接线盒上不安装任何开关插座,里面只有电线。
拉线盒指的是电线的敷设长度超过了15m,此时要在15m(或小于15m)处增加一个接线盒。它的作用,依旧从名称中体现出来了——为了安装或维修时,方面抽拉电线。
接头盒指的是接线盒内只有电线接头——所有电线的接头,都必须在接线盒内制作,如果这个接线盒处不安装任何开关插座,就需要单独预留出一个接头盒。
所有过路盒都不能封入墙内,要用接线盒盖板进行遮挡。以便在维修时方便检查。
六、野蛮开槽
野蛮开槽是施工人员不专业的最明显的体现——开槽前,应提前在现场画好开槽的方向和距离,宽度应与穿线管直径相同。开槽时,要按照现场标注,准确开槽,保证深度相同、方向准确。
另外要特别注意,承重墙不允许打孔,且应尽量避免在承重墙上开槽——个别无法避免的线槽,也要注意开槽深度。
七、电线外露
在文章的第一点中,已经说过电线不可外露——必须穿管。但是在细节的处理上,很多时候不太理想。最明显的一个地方在于穿线管和接线盒交界的地方,很容易造成连接不好,导致部分电线直接裸露在空气中。

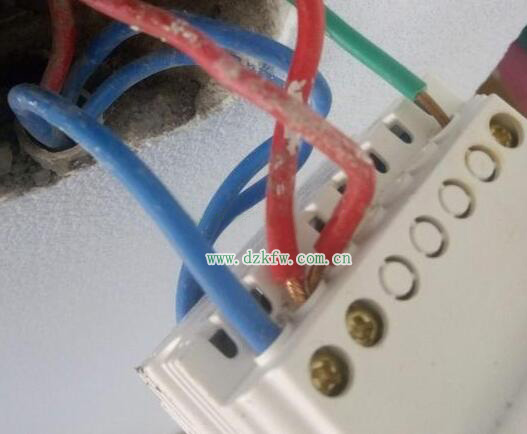

红色、绿色电线,在接线完成后,依然有导体外露
如果穿线管和接线盒无法正常连接,应考虑购买专用配件进行辅助连接。一定要注意施工过程中穿线管从接线盒内掉落的情况。
八、未分线色
家庭中的零线、火线、地线的线色一定区分,且线色必须统一——每种属性的线只用一种颜色。
国标中规定了装修中使用的零线的颜色——蓝色和地线的颜色——黄绿双色,对火线的颜色没有规定。不过装修行业内,常使用红色连接火线——在《GB7947-2006》中,提到过在单相电路中,还可使用黑色、棕色、绿色或黄色表示火线。
