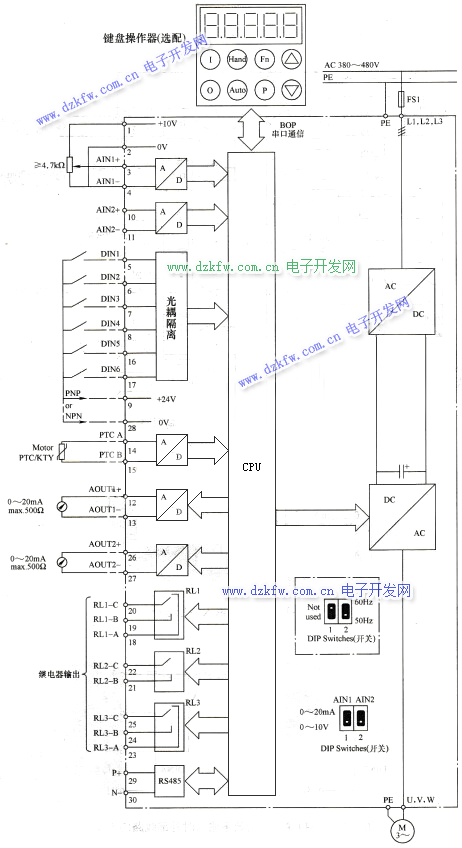

图1-12所示为MM430变频器的外部接线图，它与MM440变频器具有很大的相似性。    其外部接线主要包括：    1)模拟量输入A/D；    2)模拟量输出D/A；    3)开关量输入；    4)开关量输出。
MM430变频器的外部接线

  图1-12    MM430变频器的外部接线

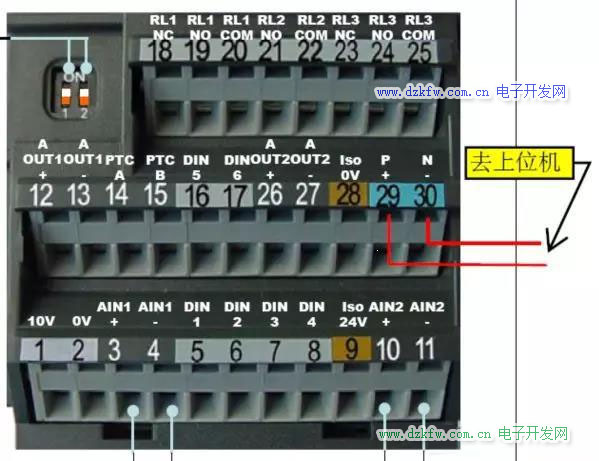

下图为I/O板上485口的端子位，端子29是P+，端子30是N-

变频器在上电后，I/O板的29端子和30端子对2端子应该测量出电压，一个2.8V左右，另一个2V左右。如果电压异常，那就直接送修，没有继续检测的必要了，如果上面测量基本正常，就可以继续检测。

西门子USS通信协议支持多电机控制，最多可控制32台电机，为了正确识别所要控制的变频器，协议规定每个变频器要设定一个唯一的不重复的地址，同时还要在变频器设置一些和通信有关的参数，具体如下：

P700 =5 [命令源，决定哪种方式控制变频器，选5是用USS方式控制变频器]

P1000=5 [给定源，控制数据的来源选择方式，选5是用USS方式选择]

P2010=6 [USS通信的波特率，选6对应的是9600波特

P2011=11 [被控制变频器的地址，选11对应本变频器的唯一控制地址]
