朋友们大家好我是电子开发网小编，今天我们一起来了解一下电动机启停控制的实物接线。

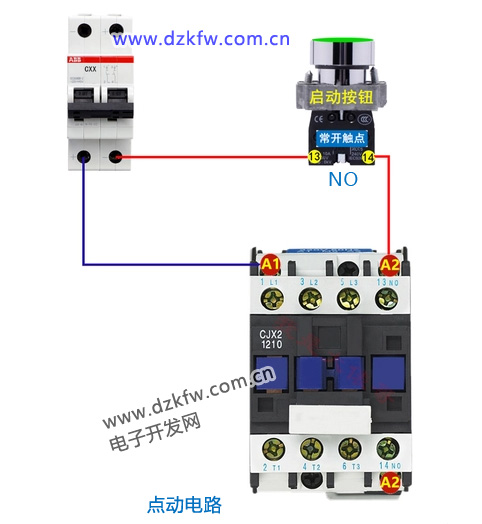

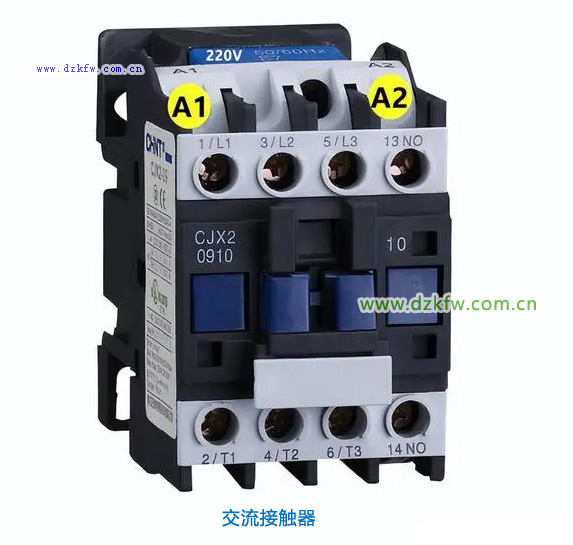

需要用到的电气元件有按钮开关、交流接触器、热过载继电器。我们以线圈电压220V的交流接触器为例，首先看一下最基础的点动控制。如下图所示，按钮开关按下以后接触器线圈得电吸合，松开按钮开关线圈失电接触器释放，这就是最简单的点动控制。

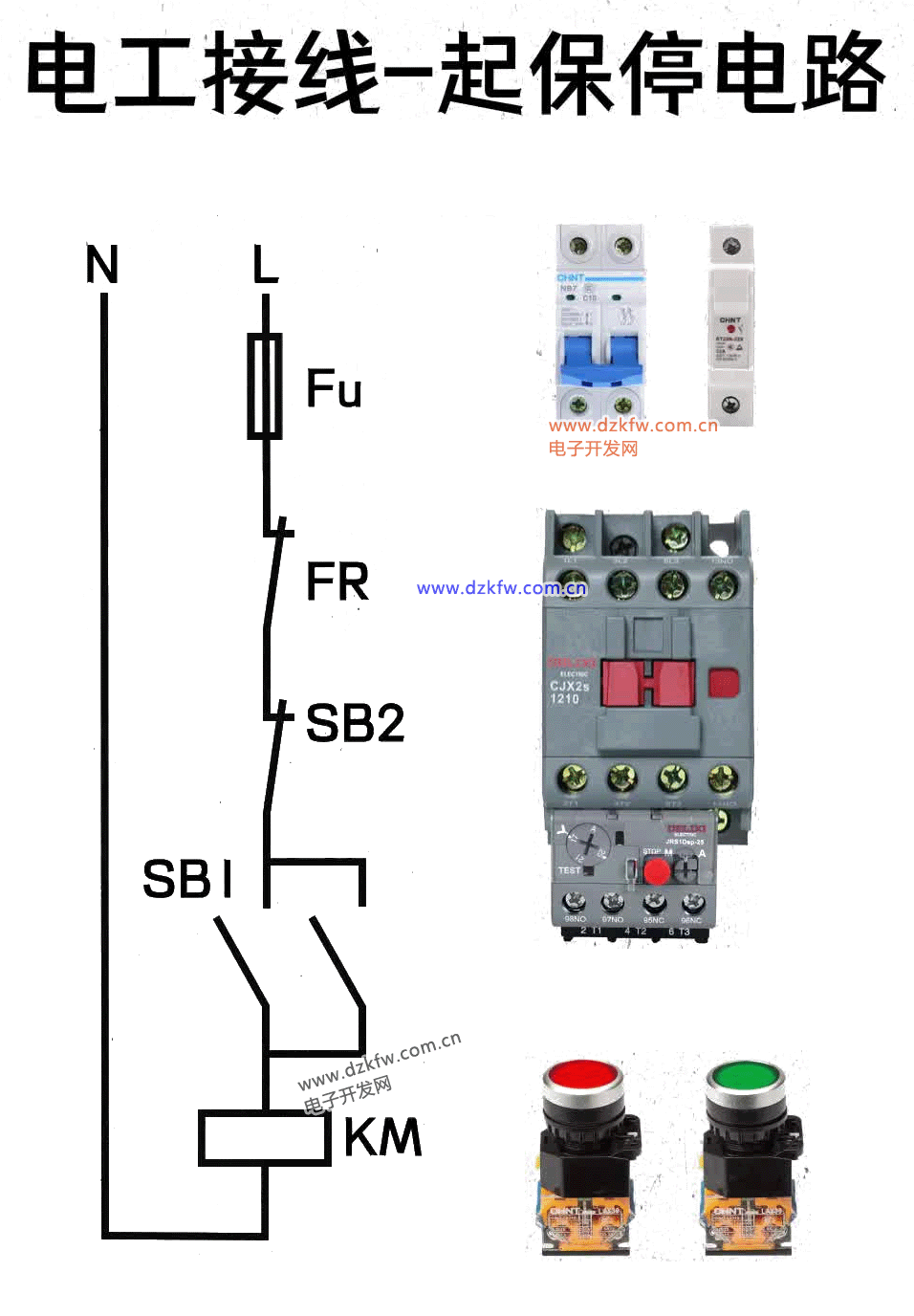

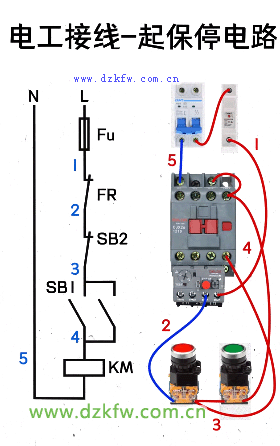

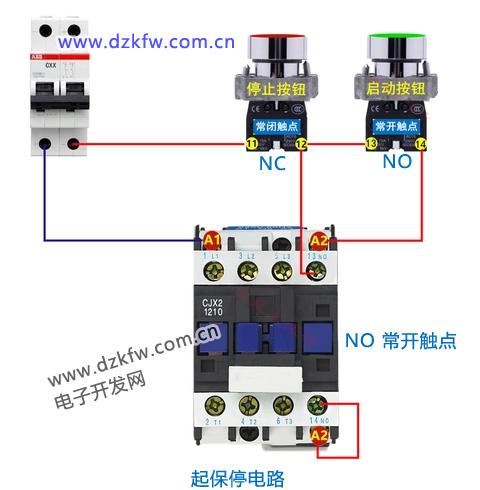

在点动电路的基础上增加一个停止按钮，如下图所示，这个就是最简单的自锁控制，也就是我们常见的电动机启保停控制电路。接线的要点在于启动按钮，启动按钮的常开触点和交流接触器的辅助常开触点并联即可。按下启动按钮，交流接触器得电吸合，同时接触器的辅助常开点闭合，松开启动按钮，接触器通过自身的辅助常开触点持续给线圈供电形成自锁，按下停止按钮，接线器失电。

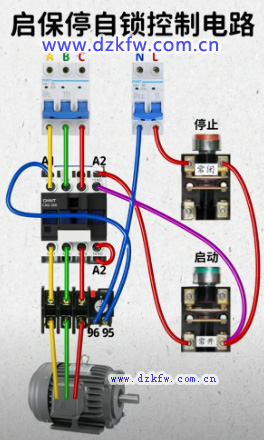

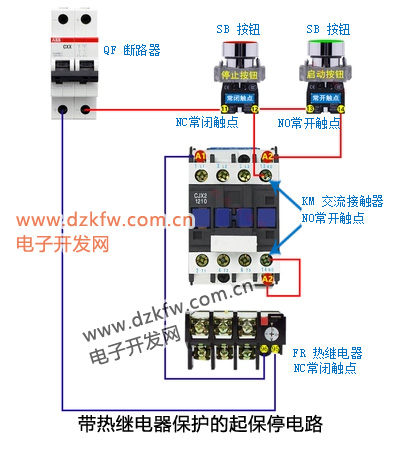

在自锁电路的基础上增加一个热过载继电器，就是一个完整的带热过载保护的自锁电路。热过载继电器的95-96是一组常闭触点，我们只需要把这组常闭触点串联到控制回路里即可，当电动机过载时，热继电器的常闭触点就会断开控制回路，从而断开主回路让电动机停止，可以有效的防止电动机过载工作而烧坏。
