变频器的母线电压是啥,直流母线电压怎么测量,变频器主回电路应用交流

作者:佚名    文章来源:本站原创    点击数:12887    更新时间:2022-08-12

变频器刚启动时输出直流母线电压是多少?一般看按照经验  直流母线电压=1.35*输入电压    如果变频器的启动时间设置的很小  变频器的直流母线电压就会变化很大.

直流母线就是在变频器中承载整流后将交流变成直流,在逆变器中是将直流转变为交流。在变频器中用铜排的母线形式安装连接在一起,形成直流公共母线变频驱动系统。

万用表测量变频器进线电压,测量变频器直流母线电压(DC+/DC-终端,正常情况下约为进线电压的1.35倍,400输入电压直流母线电压约为540(带负载时),不带负载时电压会更高)。
变频器母线电压不就是整流后的电压吗?220的就是310V左右吖,380的就是540V左右吖。正常来说,这个电压空载和满载是没有什么变化的,除非有PFC电路

共用直流母线的原理就是将变频器分解为两个部件,即整流器部分与逆变器分开。如此:一台较大整流装置可以供应多台逆变装置,每一台逆变器的直流母线均并联在一起。因此,逆变器反馈的能量可以彼此互相利用。所有逆变器能量不足的部分再由整流桥补充,由电网供电。因此这种应用方式节电率最高。(共用直流母线技术如图1所示)

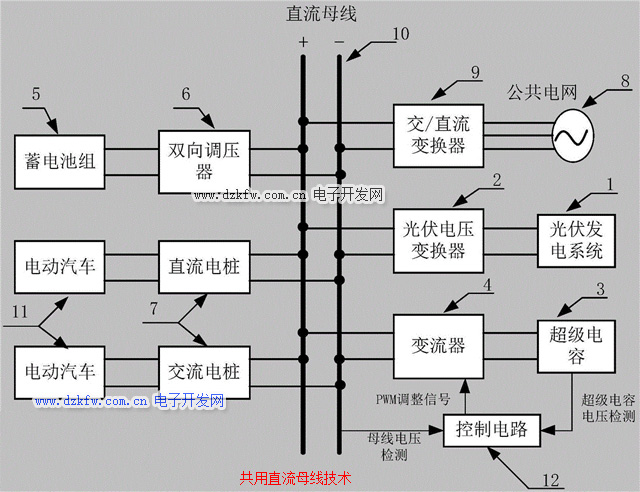

共用直流母线技术

变频器主回电路应用交流

一、变频器主回路图

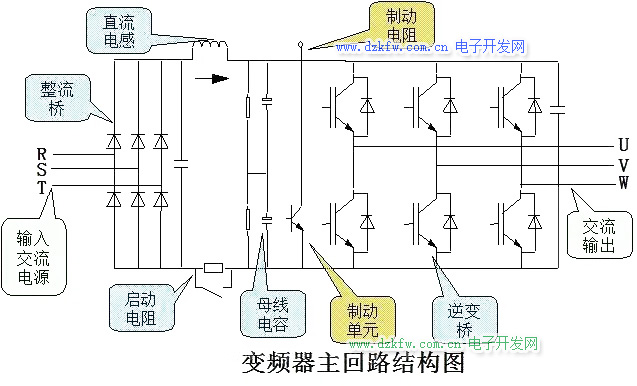

变频器主回路结构图,变频器原理图


二、母线电压(变频器内部直流电压) 直流母线电压

      定义:从R 、S 、T端输入频率固定的三相交变电源,经三相整流桥全波整流成直流电,其电压即母线电压。

      母线电压注意事项:

1、三相电压为220V输入时,母线电压>=311V,所以电容的耐压强度必须大于311V;

2、三相电压为380V输入时,母线电压>=540V,所以电容的耐压强度必须大于540V,此时,可串联电容,对电压进行分压;

3、断电后,母线电压要5~10分钟才能降到安全电压。


三、电容(电解电容)

     1、电容主要有两大作用:

a、储能。母线上电容起到缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了二级管,即续流二极管。

b、滤波。虽然整流电路可从电网的交流电源得到直流电流或电流,但这种电压或电流含有频率为电源频率6倍的纹波,故采用电容对其滤波。

      2、一般而言,电容的耐压强度为400V,还有一部分余量,可以达到450 V。所以电容串联后的耐压强度为800V,最大是900 V。我司变频器三相整流后母线电压一般工作在540 V左右。停止制动,母线电压升高,我们的软件限流点是800 V,硬件可以达到820 V的设计,单相母线工作电压为311 V,制动后,制动后,母线电压也不可能超过400V。

     3、电容上的均压电阻。由于电容的容量不可能绝对相等,当两个电容串联后,导致电压不平衡,会损害电容的寿命,因此分别并联电阻值相等的均压电阻。

     4、注意:电容极性一定不能接反


四、缓冲电阻(启动电阻)

     定义:二极管整流桥在电源接通时,电容中将流过较大的充电电流:CdU/dt(浪涌电流),可能烧坏整流桥,故在启动或停止时,需将缓冲电阻打开。当滤波电容器已充电完毕后,接触器将缓冲电阻短接。

     我司每个功率等级变频器都有缓冲电阻,只是7.5KW以下的无“open故障检测”电路,如7.5KW以上缓冲电阻。


五、模块(IGBT)

      1、其主要包括整流和逆变。

整流:从R 、S 、T端输入频率固定的三相交变电源,经三相整流桥全波整流成直流电。

逆变:六个IGBT管构成三相逆变桥,把直流电“逆变”成频率和电压任意可调的三相交流电。

      2、a、15KW以下,PIM,包括整流、制动管、逆变;

b、18.5~30KW ,6管IGBT;

c、37 KW以上,双管IGBT。

      3、检测模块好坏

a、整流桥压差0.4~0.7V,测量时需注意:a、值大小正确吗?b、值偏差为多少?六者值偏差不能太大,否则整流桥已损坏。

b、IGBT压差0.3~0.4V,六者值偏差不能太大,否则IGBT已损坏。

c、万用表测量上桥时(整流、逆变),黑表笔接“+”,红表笔接R 、S 、T 、U 、V 、W。测下桥时,红表笔接“-”,黑表笔接R 、S 、T 、U 、V、W。

        注:若检测逆变部分电压范围正常时,并不一定说明逆变是好的,但如果不正常,说明其一定坏了。此外,若逆变上下桥测量值差距很大,说明缓冲电阻已坏。


六、接触器(变频器内部接触器)

      用于接通或断开缓冲电阻。

1、15 KW及以下用继电器,18.5 KW及以上用直流接触器(24V);

2、接触器坏了,出现 :

a、报“继电器异常” ,b、小功率发热。


七、直流母线“-”极一定要从整流桥出来,见图1。

     注:测主回路波形时,一定要区分“共地”,主回路上的GND与“-”极并非一个概念。


八、三相220并不是单相220V,2.2 KW以下即可用三相220,三相输入输出一定要区分,不能接反,否则可能会炸机。


九、 风扇

      主风道的风扇(+24V)维护时,不必断电;

      变频器内部风扇维护时须断电维护。
