变频器参数设置_变频器怎么设置参数_变频器的参数设定步骤

作者:佚名    文章来源:本站原创    点击数:2276    更新时间:2022-06-19
  变频器参数

  变频器的参数设定在调试过程中是十分重要的。许多初次使用变频器的用户,因为不十分了解这些参数的意义,再加上列出的设定参数又比较多,对如何设定变频器的诸多参数有些不知所措。对于这些用户,需要掌握变频器参数设定的基本知识:哪些参数需要在试运转前设定;哪些参数需要在运转中调整以及调整的适宜范围;如何防止在调试过程中因参数设置不当造成变频器的损坏等等。

  变频器参数的分类

  1、不必调整可保持出厂设置的参数

  2、在试运转前需预设定的参数

  3、在试运转中需要调整的参数

  常用的变频器的参数有

  1、控制方式:

  2、最低运行频率:

  3、最高运行频率:

  4、载波频率:

  5、电机参数:

  6、跳频:

  7、加减速时间

  8、转矩提升

  9、电子热过载保护

  10、频率限制

  11、偏置频率

  12、频率设定信号增益

  13、转矩限制

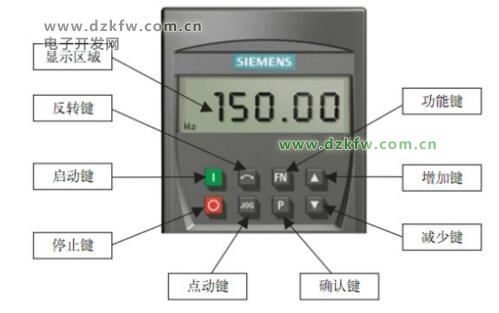

西门子变频器键盘的功能说明图

  变频器怎么设置参数_变频器的参数设定步骤

  变频器参数设置(一)

  变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。

  1 、控制方式:即速度控制、转距控制、 PID 控制或其他方式。采取控制方式后,一般要根据控制精度进行静态或动态辨识。

  2 、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。而且低速时,其电缆中的电流也会增大,也会导致电缆发热。

  3 、最高运行频率:一般的变频器最大频率到 60Hz ,有的甚至到 400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。

  4 、载波频率:载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的。

  5 、电机参数:变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。

  6 、跳频:在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时;在控制压缩机时,要避免压缩机的喘振点。



  变频器参数设置(二)

  变频器功能参数很多,一般都有数十甚至上百个参数供用户选择。实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。

  一、加减速时间

  加速时间就是输出频率从 0 上升到最大频率所需时间,减速时间是指从最大频率下降到 0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。

  加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。

  二、转矩提升

  又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围 f/V 增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。
