朋友们大家好，今天我们来说一下断相与相序保护继电器，它的作用从名字上就可以看出来，断相、错相保护，有的系列还有过欠压保护、三相不平衡保护等。工作原理：相序正确且电压正常时，经阻容降压后的电压最大，电压信号驱动执行检测机构动作，继电器工作，常开点闭合控制电路导通。断相或错相时，经阻容元件降压后的电压偏低，电压信号不足以驱动执行机构动作，所以继电器保持初始状态，常开点断开，控制电路断电。

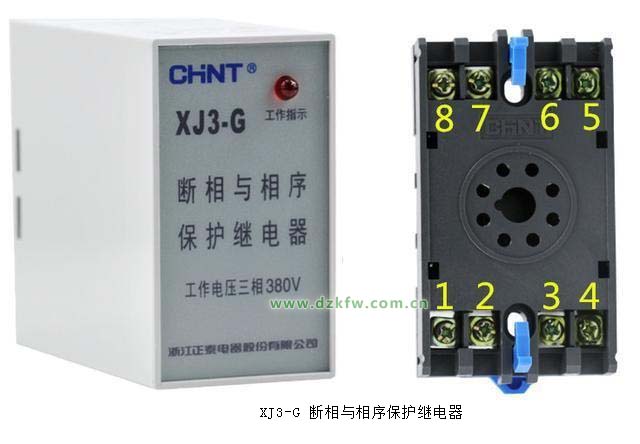

分为继电器部分和底座部分，首先我们来看一下电路图


123接ABC三相，5和6是一组常开点，我们需要把这组常开点串入控制电路中，7和8是一组常闭点，可以接报警装置，当ABC三相通电时，常开点闭合常闭点断开。看不懂电路图也没关系，老规矩，俵哥给大家上实物接线图。

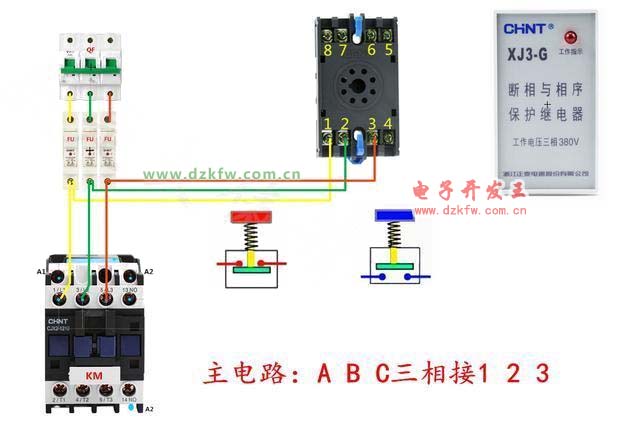

ABC三相相序要正确，接入123三个检测点。

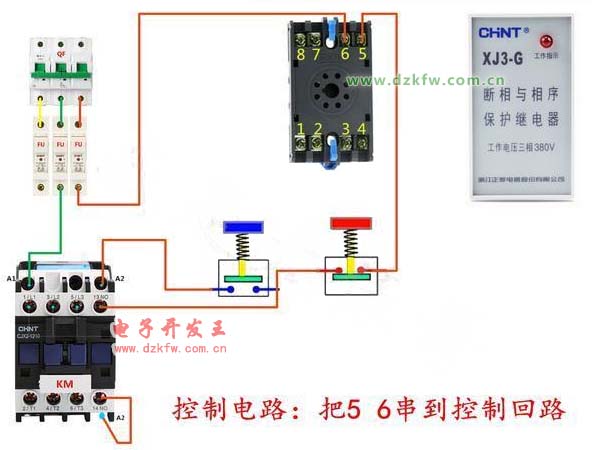

控制部分是在自锁电路的基础上，串了继电器的常开点5和6，当三相电源通电的时候，这组常开点就会闭合。自锁电路才算完成。5和6的位置是不唯一的，可以和接触器的A1串联也可以和A2串联。
