电磁式继电器的结构和工作原理与电磁式接触器相同。主要区别在于：继电器用于切换小电流的控制电路和保护电路，故继电器没有灭弧装置，也无主副触点之分。常用的电磁式继电器有电流继电器、电压继电器和中间继电器。

    1．电流继电器

    电流继电器反映的是电流信号。在使用时电流继电器的线圈和被保护的设备串联，其线圈匝数少而线径粗，阻抗小，分压小，不影响电路正常工作。常用的有欠电流继电器和过电流继电器两种。

    2．电压继电器

    电压继电器反映的是电压信号。使用时电压继电器的线圈与负载并联，其线圈匝数多而且径细。常用的有过电压、欠电压和零电压继电器。

    3．中间继电器

    中间继电器实质是一种电压继电器，它的特点是触点数目较多，触点容量较大，可起到中间扩展触点数或触点容量的作用。

    产品系列包括：JL14、JL18、JT18、J215、3TH80、3TH82及JZC2等。其中JL14系列为交直流欠电流继电器，JL18系列为交直流过电流继电器，Jzls为中间继电器，3TH80、3TH82为接触器式继电器，与JZC2系列类似。

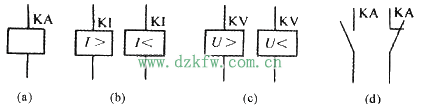

    电磁式继电器的图形符号如图所示。

    图    电磁式继电器的符号

    (a)线圈一般符号；(b)过电流、欠电流继电器线圈；(c)过电压、欠电压继电器线圈；(d)动合、动断触点
