按钮、继电器的符号工作原理及其在PLC软件中的工作过程

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-05-13

一、按钮——文字符号SB、PB、P——后两者见之于我校的PLC实验装置

按钮符号,按钮文字符号





二、电磁继电器——是物理继电器——文字符号KA



 继电器符号,继电器的工作原理

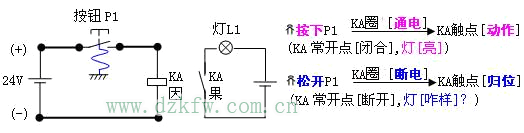

◇瞧瞧看●●●电磁继电器KA的线圈[通电]之后,它的触点是[怎样动作]的?

继电器的工作原理示意图





三、PLC内部继电器——是软件型、运算型、虚拟型继电器——以Y7为例

软件型、运算型、虚拟型继电器



PLC的继电器
关键2:PLC内部继电器的“动作状态(0或1)”存放在“状态容器[?]”(状态存贮容器、状态存贮单元、映像寄存器)之中,供程序调用。PLC内部继电器的(虚拟)线圈——表示“写”运算(把运算结果写到状态容器中),(虚拟)常开点——表示“读”运算(从状态容器中读出状态),(虚拟)常闭点——表示“读反”运算(读出状态→然后取反)。

PLC编程实例,plc点亮灯泡的电路



★猜猜看……如果要“按下P1→灯[熄],松开P1→灯[亮]”,“梯形图程序”该咋改?

★猜猜看……如果将PLC的方式选择开关扳到[STOP档],再按下P1,灯是否会亮?

关键3:PLC是“循环扫描”工作制,按照“(输入)采样→(程序)运算→(输出)刷新”的顺序一遍又一遍地扫个不停。

PLC是“循环扫描”工作制
