万用表电阻档检测电磁继电器的方法图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-06

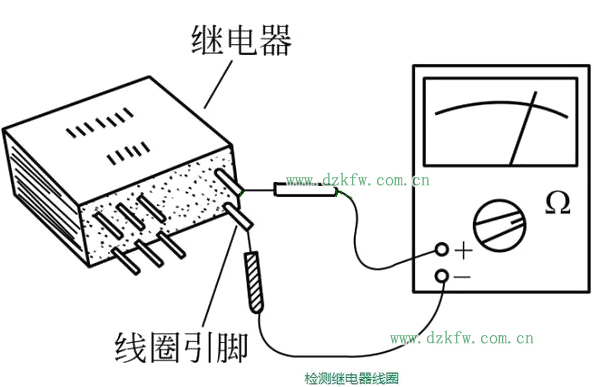

1、检测继电器线圈
将万用表置于“Rx100”或“Rx1k”档,两表笔(不分正、负)接继电器线圈的两个引脚,测量继电器线圈的直流电阻,万用表表针指示应该与该继电器的线圈电阻基本相符。
如果表针指示阻值明显偏小,说明继电器线圈局部短路。如果表针指示阻值为零,说明继电器线圈两引脚间短路。如果表针指示阻值为无穷大,说明继电器线圈已断路。以上三种情况均说明该继电器已损坏。

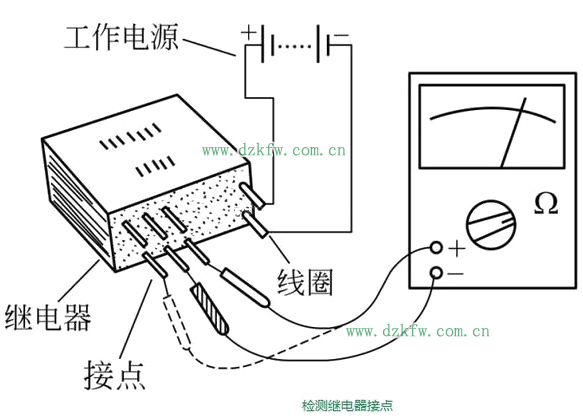

2、检测继电器节点
给继电器线圈接上规定的工作电压,用万用表“Rx1K”档,检测节点的通断情况。
当未给继电器线圈加上工作电压时,常开节点应不通,常闭节点应导通。当加上工作电压时,应能听到继电器吸合声,这时,常开接点应导通,常闭节点应不通,换节点应随之转换。否则,说明该继电器损坏。对于多组节点继电器,如果部分节点损坏,其余节点动作正常,则仍可使用。

Tags:电磁继电器,检测,万用表电阻档检测电磁继电器
