八脚中间继电器接线图图解

作者:佚名    文章来源:本站原创    点击数:8789    更新时间:2022-02-27

  中间继电器概述

  中间继电器是一种通过控制电磁线圈的通断,将一个输入信号变成多个输出信号或将信号放大(即增大触头容量)的继电器。中间继电器是用来转换控制信号的中间元件,其输入信号为线圈的通电或断电信号,输出信号为触头的动作。它的触头数量较多,触头容量较大,各触头的额定电流相同。

  当其他继电器的触头数量或触头容量不够时,可借助中间继电器来扩大它们的触头数或增大触头容量,起到中间转换(传递、放大、翻转、分路和记忆等)作用。中间继电器的触头额定电流比其线圈电流大得多,所以可以用来放大信号。将多个中间继电器组合起来,还能构成各种逻辑运算与计数功能的电路。

  中间继电器接线图

  不同的继电器接线方法会有些差异。下面介绍的是8个接线端子的接线方法。

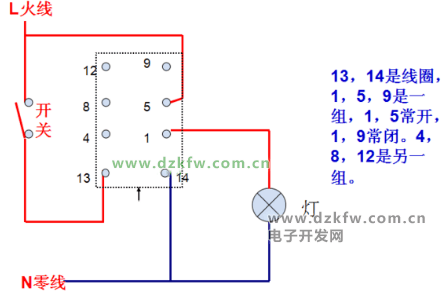

八脚中间继电器接线图

  5和6是一对公共端子,1和 2是一对常闭触点,3和4是一对常开触点。7、8不通电时,5—6和1—2接通,通电后就会断开1—2,而5—6不断,再和3—4接通。

八脚中间继电器接线图图解

  一般中间继电器是双刀双掷开关,7—8端子接内部的线圈,使用时会并联一个续流二极管,二极管接入时的极性和继电器端子标注相反(8+接二级管的负极,7-接二级管的正极),达到预定值时,继电器会工作驱动电路断开,那一瞬间会因为自感电压产生很高的的电流,而这个电流会流过续流二级管,而不会经过起到电路,从而保护了电路中的元件。

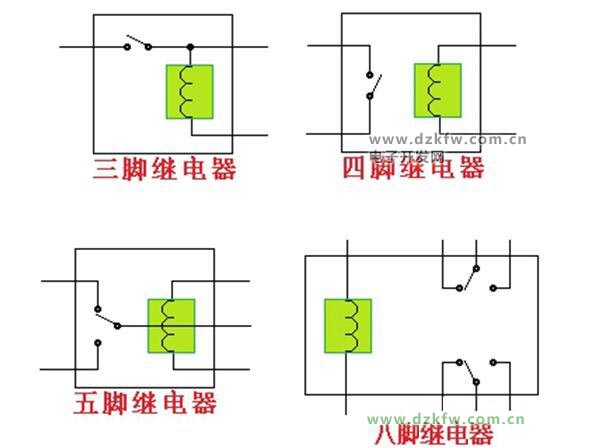

  8脚继电器接线图

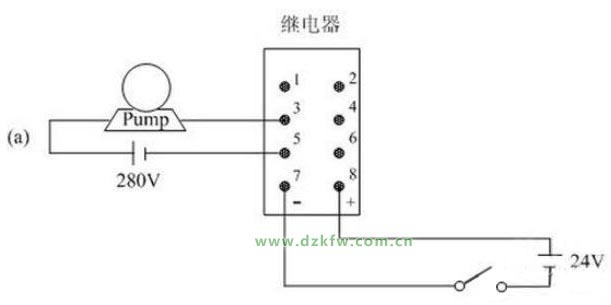

  24v继电器8脚接线图

24v继电器8脚接线图
