时间继电器的接线方法及接线图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-03

接线插头:8针圆插头
针脚定义:
接线方式1(国内常规) 接线方式2(OMRON)
针号 针定义 针号 针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N(AC85-265V)
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L(AC85-265V)
8 继电器A公共端 8 继电器A公共端

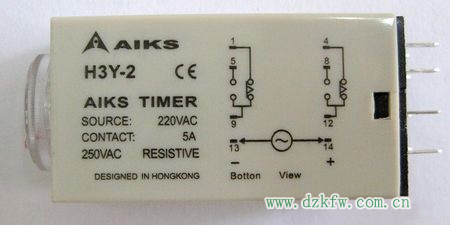

 这种时间继电器如何接线?


13,14本人接好电源后,继电器就通电了,到了设定时间后另一盏指示灯也亮了,但是5和8接上设备后设备没有通电,怎么接才对
 把你需要延时通电的设备接到9-5或12-8就可以了。比如你要把一个灯泡延时点亮,那你先把零线直接与灯泡连接,火线接在9或12端子上,再把5或8连接到灯泡上就好了。
13、14脚接到直流电源,13脚是负极、14脚是正。
1-9,4-12是常闭触点,
接通电源后,到达设定时间,1-9断开,5-9接通;4-12断开,8-12接通。
电源断开后,1-9立即接通,5-9断开;4-12接通,8-12断开。
13.14是线圈,接到电源上去.1-9,4-12是常闭触点.
接通电源后,继电器开始计时,到达设定时间,继电器动作,1-9断开,5-9接通.对面也是一样的.
电源断开后,继电器重置,时间归0,1-9重新接通,5-9断开.
 这种继电器是香港产的,4-12、1-9为常闭接点,8-12、5-9为常开接点。13-14是线圈工作电源,接线圈 ,注意触点的额定电流是5A,使用时负载电流不能超过5A,否则会烧毁触点。

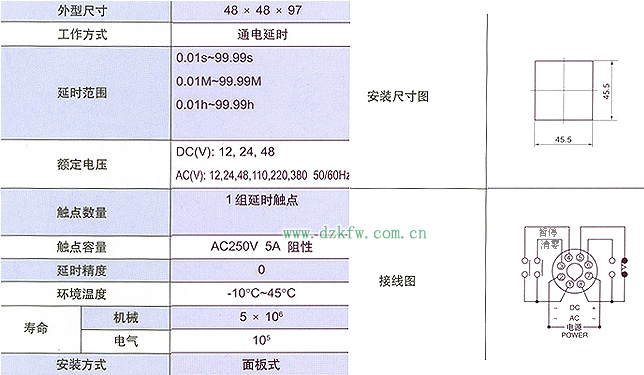

DH48S-S时间继电器接线方法


 产品型号:DH48S-1Z


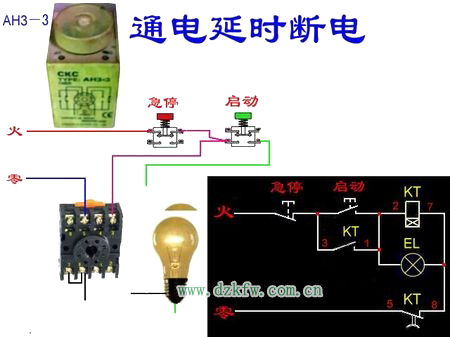

时间继电器的接线方法
第一、控制接线:你把它看成直流继电器来考虑。3、7用来接12V控制电压;2、7用来接24V控制电压。其中的7当成直流电的负极,使用时接到零线。2接220V的火线。
第二、工作控制:虽然控制电压接上了,但是是否起控制作用,由面板上的计时器决定。
第三、功能理解:它就是一个开关,单刀双掷的,有一个活动点活动臂,就像常见的闸刀开关的活动刀臂一样。8是活动点,5是常闭点,继电器不动时,他们两个相连。动作时,8、6相连。
第四:负载接线:电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。
第五、工作原理:计时无效期间,8、5相连,相当于我们平常电灯开关断开状态。有效时,继电器动作,8、6相连,用电器得电工作,相当于我们平常电灯开关接通状态

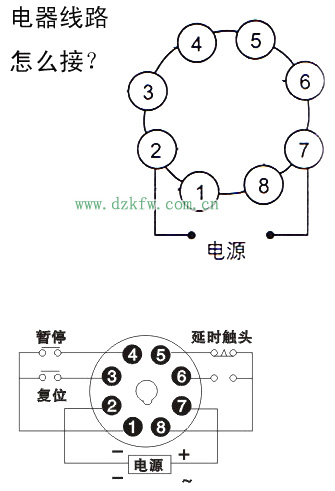

接线插头:8针圆插头
针脚定义:
接线方式1(国内常规) 接线方式2(OMRON)
针号 针定义 针号 针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N(AC85-265V)
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L(AC85-265V)
8 继电器A公共端 8 继电器A公共端


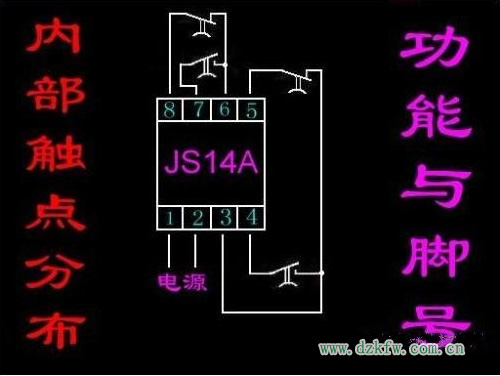

1,2是电源,第一组3,4是常开,3,5是常闭,,,第二组6,7是常开,68是常闭
