双联开关两种接线图_双联双控开关接线图_双联开关接线图

作者:佚名    文章来源:本站原创    点击数:3194    更新时间:2017-6-8

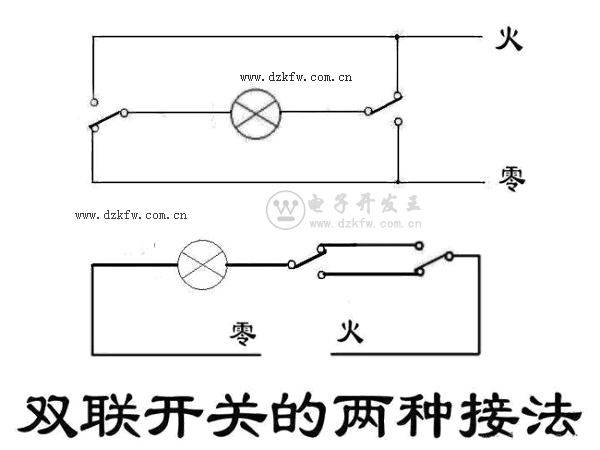

双联开关两种接线图

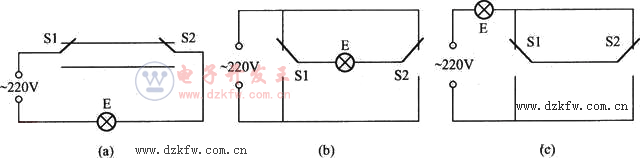

双联双控开关接线图

双联开关电路接线方法详解

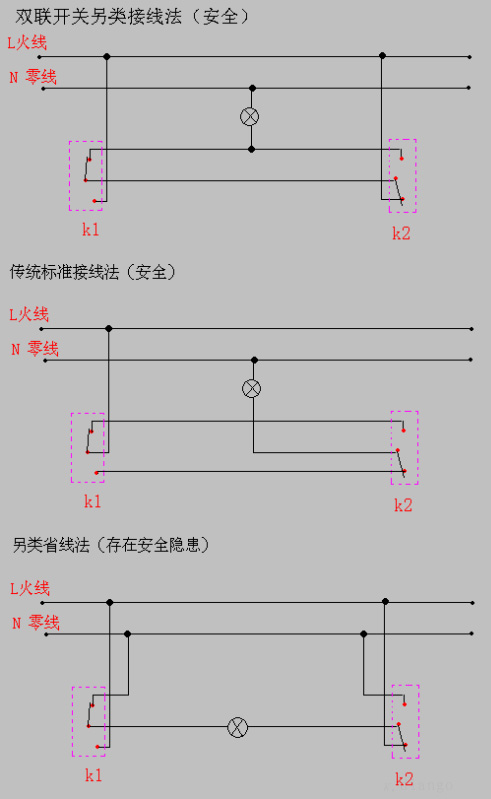

第三种方法:双联开关电路另类接线法(两个开关都入火线,安全)
接线要点:
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端;
2、双联线中的另一条导线连接两个开关的上接线端(或者下接线端),并且在中间接一条分支线与灯的一端连接,灯的另一端接零线。
3、两个开关都入火线,而且接于上接线端(或者下接线端),但不能接于中间的接线端。
这种电路的布线特点:
1、双联专用线中的一条导线,中间引出分支线接于灯的一端。(传统双联双控电路是不允许在双联专用线中引出分支线的)
2、两个开关都入火线,而且只能接于上接线端(或者下接线端),这就使得灯亮时,两个开关的三个接线端对零线的测量电压都是220v,即试电笔都显示为红色。

特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。因此不提倡使用这种省线法布线。

有些朋友对“双联开关”“双控开关”这两个关键字的叫法非常的纠结,其实,“双联开关”是通俗的讲法,大部分人的理解是两个开关控制一盏灯的意思。简单的理解就是用两个开关把灯连接起来,实现两开关控制一灯亮与熄的功能。叫法虽然不是很专业,但大家想要表达的意思是一致的。这就够了。

Tags:双联开关两种接线图,双联开关,接线图
