绕线式异步电动机的转子接线图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-02-12
转子绕组作用是切割定子旋转磁场产生感应电动势及电流,并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。如图1所示。

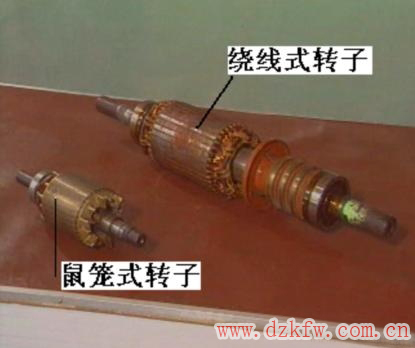

图1转子绕组
   (1)鼠笼式转子:若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组。小型笼型电动机采用铸铝转子绕组,对于100KW以上的电动机采用铜条和铜端环焊接而成。如图2所示。

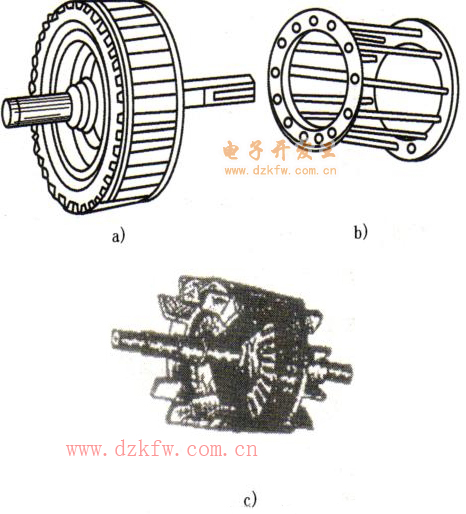

图2笼型转子
a)笼型绕组      b) 转子外形     c) 铸铝笼型转子
   (2)绕线式转子:绕线转子绕组与定子绕组相似,也是一个对称的三相绕组,一般接成星形,三个出线头接到转轴的三个集电环(滑环)上,再通过电刷与外电路联接,如图3所示。

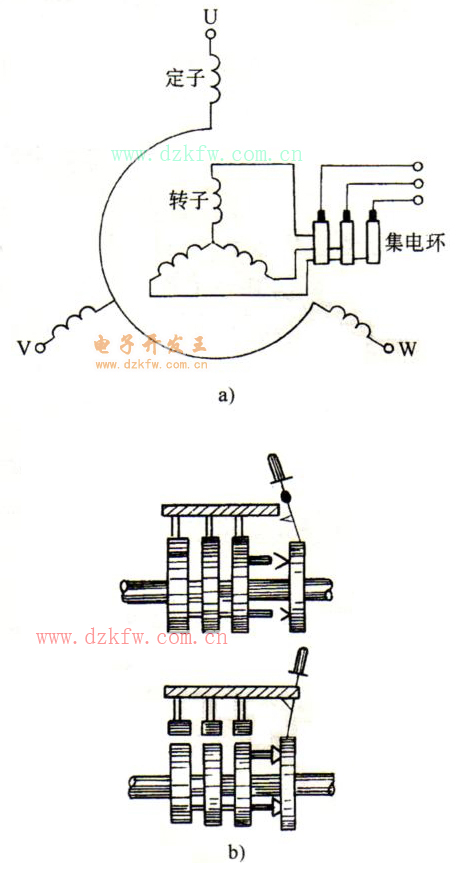

图3绕线式转子异步电动机的转子接线示意图
a)接线图    b)提刷装置
