软启动器内部结构图解:简单明了一看就懂

作者:佚名    文章来源:本站原创    点击数:8203    更新时间:2020-12-27

众所周知,软启动器是用来启动鼠笼式三相电机的,它和星三角启动器以及自耦降压启动器是一样的用途,只是软启动器使用的技术更加先进,附带的功能也更多,所以价格也更贵。正因如此,许多朋友对软启动器不甚了解,甚至对它有些误解,所以本文就来介绍一下软启动器的内部结构,并附上图解,让大家更好地理解它。
软启动器内部结构图解,软启动器原理

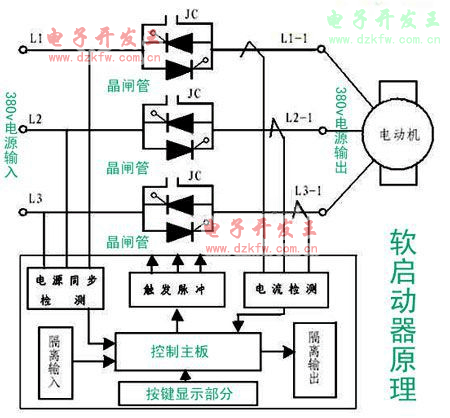

想要更容易地理解软启动器,请先了解它的原理图
  软启动器内部结构非常简单,主要由外壳、控制主板、按键显示板、3组可控硅及连接件还有3个互感器组成,这是普通智能型的旁路型软启动器,使用时需要配交流接触器一同使用才行。控制主板是整个软启动器的核心部分,软启动器的控制硬件和固件都依赖此块电路板,而软启动器上的可控硅、互感器及供电电源都通过接插件与控制主板相连接,显示和按键电路板也是通过排线和控制主板相连的。
  控制主板中的程序由我公司自主研发,稳定性非常高,单片机采用STC公司的STC系列芯片,它有着运行稳定速度快的优点。而软启动器中另一非常重要的元件——可控硅则是由沈阳某军工公司出的产品,从我们开始做此产品开始就一直使用它们公司的可控硅,性能和质量能得到很好的保障。
  浙江有很多做可控硅的厂家,虽然也有质量非常好的价格也比较便宜,但我公司不敢冒风险去更换厂家。还有比较控制主板上的输出光耦也非常重要,别看它一个小小的零件,可你要去买会发现各种价都有,价格差很大,质量差别也是无法想象,电子元件市场水太深,一不小心进了一批货质量不好能让你哭死。所以我们在元件的选择上是慎之又慎。
软启动器内部结构请看下图:

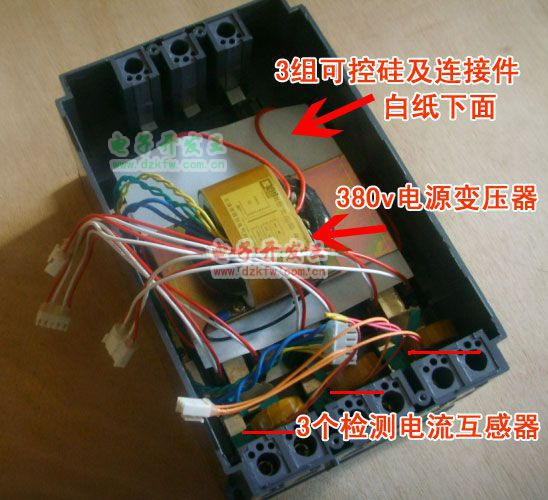

软启动器内部结构实物图
