随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。LED彩灯由于其丰富的灯光色彩、低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。但目前市场上各式各样的LED彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一。这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。一旦制成成品只能按固定的模式闪亮，从功能效果上看，亮灯模式少而且样式单调，不能根据不同场合、不同时间段的需求来调节亮灯时间、模式、闪烁频率等动态参数，缺乏用户可操作性，影响亮灯效果。

    PLC由于具有可靠性高、抗干扰能力强、适用性强、维护方便、体积小、能耗低等优点，在人们的日常生活中得到了越来越广泛的应用，本节将就PLC在节日彩灯控制中的应用进行介绍。

    一、节日彩灯简介

    用PLC实现对节日彩灯的控制，结构简单、变幻形式多样、价格低。彩灯的形式及变幻尽管花样繁多，但其工作方式可分为三种主要类型：长明灯、流水灯及变换灯。长明灯的特点是只要灯投入工作，负载即长期接通，一般在彩灯中用于照明或衬托底色，没有频繁的动态切换过程，因此可用开关直接进行控制，不需要PLC控制。流水灯负载变化频率高，变换速度快，犹如行云流水、星光闪烁，使人有眼花缭乱之感，分为多灯流动、单灯流动等情形，特点是定时通断，但频率较高，通常间隔几十毫秒至几百毫秒。变换灯则包括字形变化、色彩变化、位置变化等，其主要特点是在整个工作过程中周期性地变换花样，但频率不高。流水灯及变换灯均适宜PLC控制。

    二、控制方案设计

    当用PLC对流水灯或变换灯进行控制时，需要按预定节拍产生一个“环形分配器”（一般可用SHRB、ROL_W产生），有了环形分配器，彩灯就能得到预设频率和预设花样的闪亮信号，即可实现花样的变幻。通常先根据花样变幻的规律写出动作时序表，再按预设彩灯变幻花样在表中“打点”，然后再依据动作时序表输出即可。

    本节所选彩灯变换花样为逐次闪烁方式：程序开始时，灯1 (Q0.0)、灯2(Q0.1)亮；一次循环扫描且定时时间到后，灯1 (Q0.0)灭，灯2(Q0.1)亮、灯3(Q0.2)亮；再次循环扫描且定时时间到后，灯2(Q0.1)灭，灯3 (QO.2)亮、灯4(Q0.3)亮……。其动作时序表如表9-3所示，梯形图如图9-10所示。

    表9-3    节日彩灯动作时序表

    注：@表示灯亮。

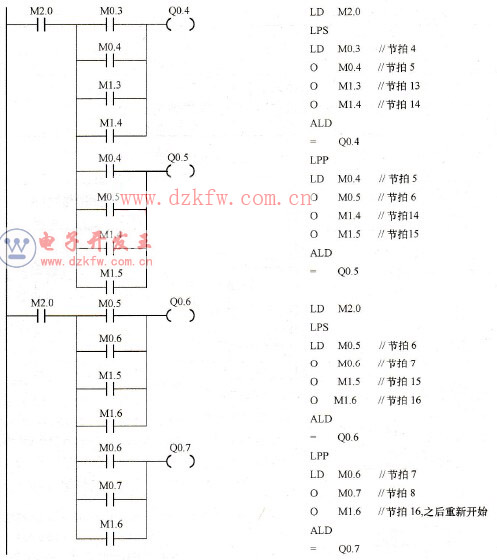

    图9-10    节日彩灯控制梯形图
