pt100温度传感器怎么接plc(PT100的原理),温度传感器pt100与pt1000区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/5/3

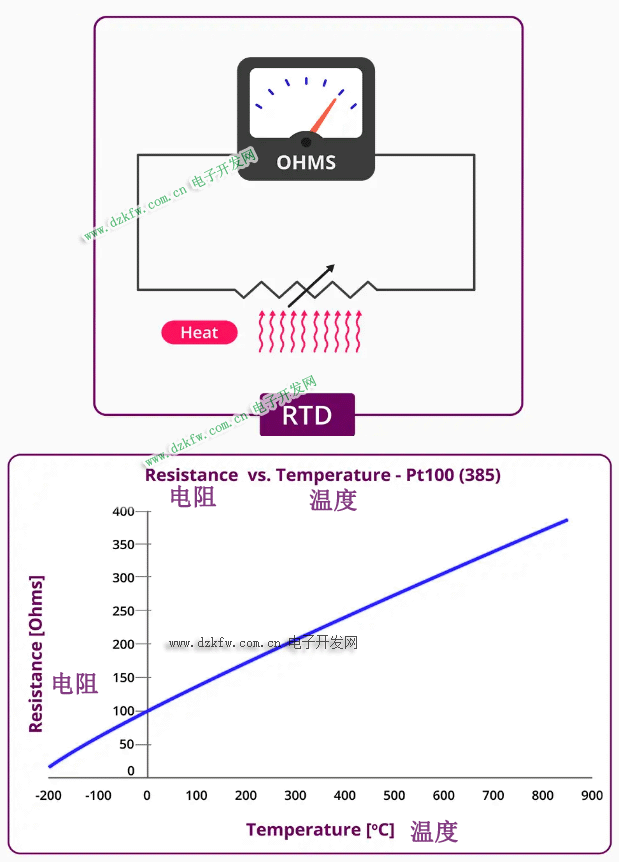

  电阻温度传感器或RTD,是一类传感器,当它们插入的介质温度发生变化时,它们的电阻会发生变化。

RTD是 Resistance Temperature Detector 的缩写,意思是电阻温度探测器,简称是热电阻。
电阻温度探测器(RTD)实际上是一根特殊的导线,它的电阻随温度变化而变化,通常RTD材料包括铜、铂、镍及镍/铁合金。RTD元件可以是一根导线,也可以是一层薄膜,采用电镀或溅射的方法涂敷在陶瓷类材料基底上。

  电阻的这种变化与温度成正比,并随温度以某种线性方式变化。

  这意味着随着温度的升高,RTD 的电阻也会增加。因此,如果我们能够测量 RTD 的电阻,我们就可以确定温度。为什么是这样?这完全取决于构成 RTD 的材料的物理特性。

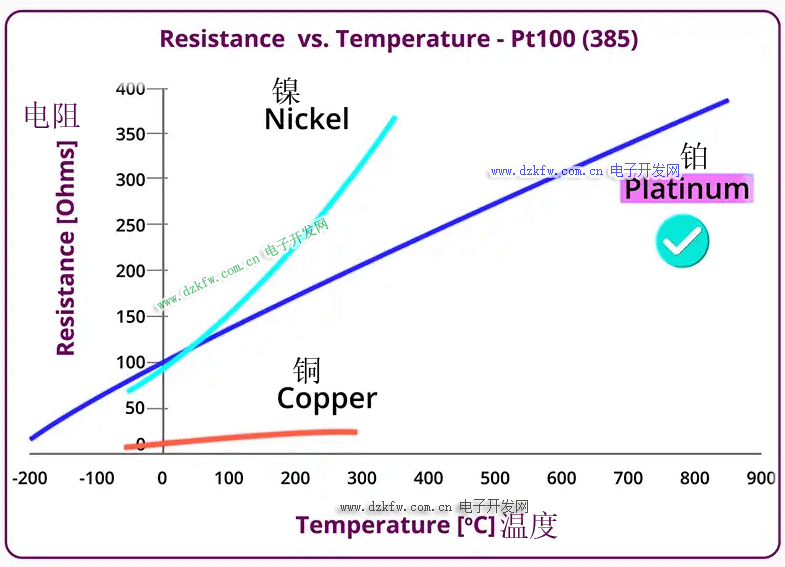

pt100传感器温度和电阻的关系

  虽然 RTD 可以由多种金属制成,包括镍和铜,但铂的物理特性使其非常适合用于 RTD温度传感器。

RTD

  pt100温度传感器怎么接plc

  要将PT100温度传感器连接到PLC(可编程逻辑控制器),你需要了解PT100传感器的工作原理和PLC的数字输入接口。

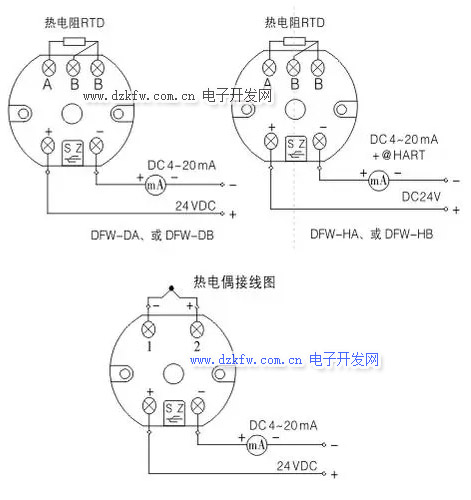

pt100热电阻和热电偶的温度变送器接线图

pt100热电阻和热电偶的温度变送器接线图

  PT100传感器是一种电阻温度传感器,它的电阻值随温度的变化而变化。通常情况下,PT100传感器是3线制的,其中两个线用于传输电阻值变化的信号,另一个线用于供电。

  PLC通常具有数字输入接口,其中每个接口都有两个终端:输入端和公共端。你需要将PT100传感器的两个信号线连接到PLC的数字输入接口的输入端和公共端。

  下面是将PT100温度传感器连接到PLC的一般步骤:

  1. 确保PT100传感器的供电电源与PLC的供电电源相连。这将确保传感器获得适当的供电。

  2. 将PT100传感器的一个信号线连接到PLC数字输入接口的输入端。

  3. 将PT100传感器的另一个信号线连接到PLC数字输入接口的公共端。

  4. 如果你的PT100传感器是3线制的,通过电缆将传感器的供电线连接到PLC的适当电源端口。如果传感器是4线制的,则不需要将供电线连接到PLC。

  5. 在PLC编程软件中配置相应的输入接口为温度输入。

  PT100的原理

  基本原理:PT100是电阻时温度传感器的一种,电阻式温度传感器(RTD,Resistance Temperature Detector)-一种物质材料做成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟着上升就称为正电阻系数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度传感器是以金属做成的,其中以铂(Pt)做成的电阻式温度检测器,最为稳定-耐酸碱、不会变质、相当线性,最受工业界采用。

  PT100温度传感器是一种以铂(Pt)做成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT)

  其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度,因此铂做成的电阻式温度传感器,又称为PT100。

  R=100(1+0.00392T)-----〉R-100=0.392T-----〉T=(R-100)/0.392

  -----〉T=2.551(R-100)

  PT100的分度值:铂热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的,按0℃时的电阻值R(℃)的大小分为10欧姆(分度号为Pt10)和100欧姆(分度号为Pt100)等,测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成,耐温性能明显优于100欧姆的铂热电阻,只要用于650℃以上的温区;100欧姆铂热电阻主要用于650℃以下的温区,虽也可用于650℃以上温区,但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍,对二次仪表的要求相应地一个数量级,因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。

  感温元件骨架的材质也是决定铂热电阻使用温区的主要因素,常见的感温元件有陶瓷元件,玻璃元件,云母元件,它们是由铂丝分别绕在陶瓷骨架,玻璃骨架,云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同,陶瓷元件适用于850℃以下温区,玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件,厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上,薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上,再经光刻加工而成,这种感温元件仅适用于-70~500℃温区,但这种感温元件用料省,可机械化大批量生产,效率高,价格便宜。

  PT100结构:就结构而言,铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻,即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内,再安装上接线盒而成;铠装铂热电阻是将铂热电阻元件,过渡引线,绝缘粉组装在不锈钢管内再经模具拉实的整体,具有坚实,抗震,可绕,线径小,使用安装方便等优点。

  温度传感器pt100与pt1000区别

  PT100和PT1000是常见的电阻式温度传感器,其主要区别在于其电阻值和灵敏度。

  1. 电阻值:PT100传感器的电阻值在0°C时为100欧姆,并且按照国际标准IEC 60751定义,电阻-温度特性曲线是线性的。而PT1000传感器的电阻值在0°C时为1000欧姆,因此其电阻值是PT100传感器的10倍。

  2. 精度:由于PT1000传感器的电阻值较大,相同的温度变化将导致更大的电阻变化,因此PT1000传感器在相同温度范围内具有更高的分辨率和精度。这使得PT1000传感器在对温度变化要求更高的应用中更加适用。

  3. 灵敏度:PT100传感器的电阻变化率(温度变化1°C导致的电阻变化率)为0.385欧姆/°C,而PT1000传感器的电阻变化率为3.85欧姆/°C。因此,PT1000传感器对温度变化更为敏感。

  选择使用PT100还是PT1000取决于具体的应用需求。PT100传感器适用于一般的温度测量应用,而PT1000传感器适用于精度要求更高的应用或低信号条件下的测量任务。需要注意的是,使用PT1000传感器时,需使用支持PT1000输入的测量设备或PLC,确保与设备的兼容性。
