一名新入职的技术人员小C提出一个关于PTC和PT100问题：两者的用途有啥区别？解答问题的同时，Ms.参今天把这个问题端出来，与大伙做一个交流。

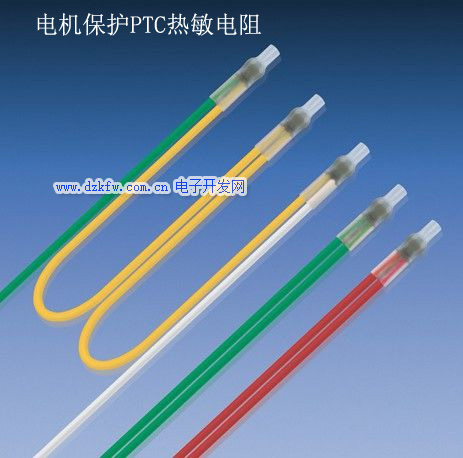

 PTC和PT100是电机绕组中常用的热敏元件，两者都属于热电阻，电阻值都会随着温度的变化而变化。但两者功能与用途是不一样的。

一、关于PTC
PTC是Positive Temperature Coefficient的缩写，即正温度系数，是热敏电阻的一种类型，它指电阻值会随着温度的升高而升高的一类热敏电阻。这一类热敏电阻在保护电路中具有广泛应用。

保护电路中加装PTC热敏电阻时，一旦周边温度升温到某个温度临界点，热敏电阻电阻值的正温度系数会陡然增大，以致电阻值趋于无穷大。利用这个特性通过控制电路一个开关信号，启动保护电路，从而实现对特定对象的保护。当温度下降时，PTC会自动恢复常态，自动解除保护或报警状态，系统重新按预定要求正常运行。

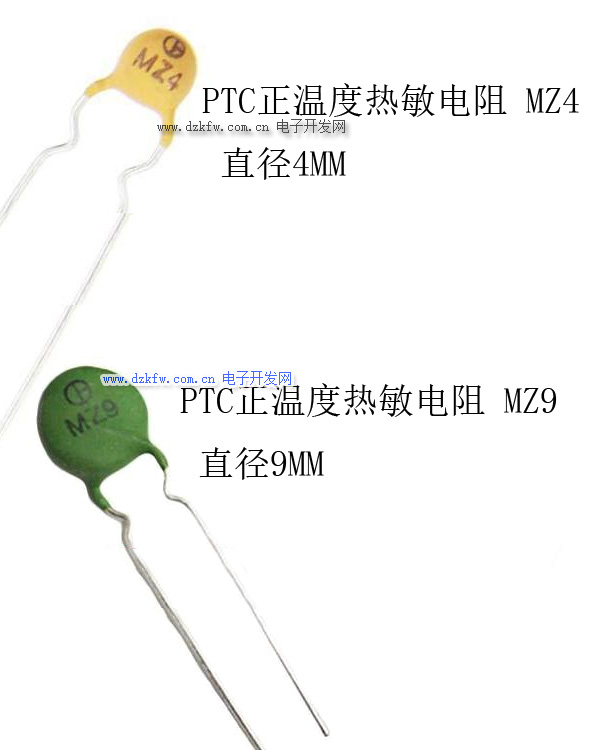

二、关于MZ热敏电阻,PTC热敏电阻MZ系列

PTC热敏电阻MZ系列的详细内容如下： 一、典型特点是对温度敏感，不同的温度下表现出不同的电阻值正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负正温度系数热敏电阻器（NTC）在温度越高时电阻值越低二、灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化三、工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；四、体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；五、使用方便，电阻值可在0.1～100kΩ间任意选择；六、易加工成复杂的形状，可大批量生产；七、稳定性好、过载能力强。

2）过流保护用PTC热敏电阻-MZ8

过流保护用PTC热敏电阻产品简介：

MZ 31系列MZ8型PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件，俗称“自恢复保险丝”、“万次保险丝”。可恢复，可重复使用，无触点，

无噪音及无火花。

热敏电阻工作原理：

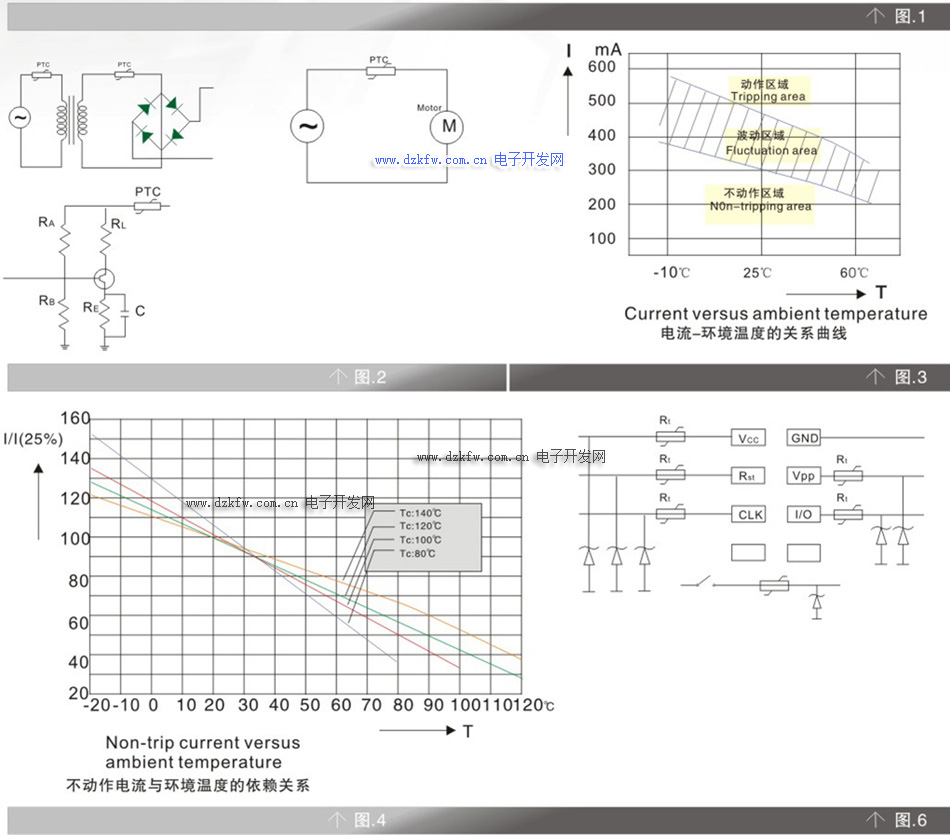

如图2所示：当电路处于正常状态时，通过PTC热敏电阻的电流小于额定电流，PTC热敏电阻处于常态，阻值很小，不会影响被保护电路的正常工作。当电路出现故障，电流大大

超过额定电流时，PTC热敏电阻陡然发热，呈高阻态，使电路处于断开状态，从而保护电路不受破坏。当故障排除后，PTC热敏电阻亦自动恢复至低阻态，电路恢复正常工作。

过流保护用PTC热敏电阻产品应用：

用于数字万用表,微电机及晶体管等的过流保护。

过流保护用PTC热敏电阻优势：

1.自动保护、自动恢复使用;

2.无触点、无噪音、无火花;

3.响应速度快；

4.耐压能力高；

5.稳态阻值小；

6.额定电流低。

7.满足ROHS的要求

过流保护用PTC热敏电阻产品型号说明：

1.系列：通用线路过流保护用PTC热敏电阻,

2.类别:1-芯片型,2-壳装型,3-引线涂装型;4-引线无涂装型;5-贴片型,

3.类别：A-通用型，B-复合型，C-模块,

4.芯片尺寸：08-Φ8mm          09-Φ9mm         11-Φ11mm,

5.居里温度类别：F-50℃       H-75℃       N-100℃   P-120℃     K-125℃,

6.标称阻值R25:6R0-6Ω     6R5-6.5Ω      70R-70Ω     121-120Ω,

7.允差范围:K+/-10%        M+/-20%         H+/-25%         N+/-30%,

8.最大电压:250-250V         265-265V,

9.引线形状:S-直脚, A-轴脚, U-内弯.

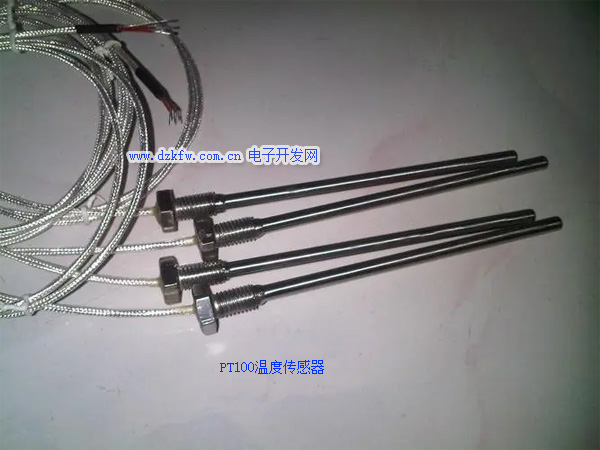

PT100虽然也是热敏电阻，但正温度系数非常稳定。为比较深层次地了解PT100，首先我们得先弄清PT100这个称呼究竟有怎样的深意。PT是金属铂的符号，100是指PT100在0度时的电阻值为100欧姆。

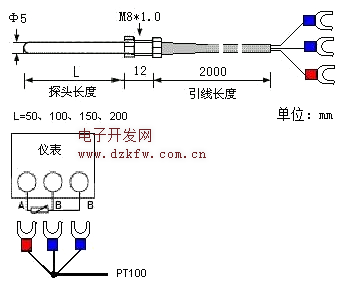

PT100属于一种电阻型温度传感器，恰恰就是利用了铂随着温度变化而电阻值规则变化的特性，即：PT100电阻值与温度之间存在严格的一一对应关系，也就是通常所说的温度表。PT100常用温度范围为-200至650度，与温度控制器配套使用，用于实时显示被测对象的温度。

四、pt100与pt1000铂热电阻的区别有哪些

（1）灵敏度不同。PT1000的反应灵敏度比PT100高PT1000温度变化一度，阻值增减和减小约3.8欧姆PT100温度变化一度，阻值增减和减小约0.38欧姆。

（2）测量温度范围不同。PT1000适合测量小量程温度测量PT100 适合测量稍大量程温度测量。

它的工业原理：当PT1000在0摄氏度的时候他的阻值为1000欧姆，它的阻值会随着温度上升而成匀速增长的。 pt1000是铂热电阻，它的阻值跟温度的变化成正比。PT1000的阻值与温度变化关系为：当PT1000温度为0℃时它的阻值为1000欧姆，在100℃时它的阻值约为1385欧姆。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α（t-t0）]式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。半导体热敏电阻的阻值和温度关系为Rt=AeB/t 式中Rt为温度为t时的阻值；A、B取决于半导体材料的结构的常数。
