整流桥的作用和原理图(桥式整流工作原理)

作者:佚名    文章来源:本站原创    点击数:8169    更新时间:2023/5/5

有多种方法可以用整流二极管将交流电转换为直流电,包括半波整流、全波整流以及桥式整流等。

整流桥,就是将桥式整流的四个二极管封装在一起,只引出四个引脚。四个引脚中,两个直流输出端标有 ,两个交流输入端有标记。

应用整流桥时,主要考虑它的最大工作电流最大反向电压

  整流桥通常是由两只或四只整流硅芯片作桥式连接,两只的为半桥,四只的则称全桥。外部采用绝缘朔料封装而成,大功率整流桥在绝缘层外添加锌金属壳包封,增强散热性能。

  一、整流桥定义

  整流桥就是将整流管封在一个壳内了,分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路, 选择整流桥要考虑整流电路和工作电压。

  二、整流桥作用

  整流桥作为一种功率元器件,非常广泛。应用于各种电源设备。

  三、整流桥工作原理

  整流桥

  有多种方法可以用整流二极管将交流电转换为直流电,包括半波整流、全波整流以及桥式整流等。整流桥,就是将桥式整流的四个二极管封装在一起,只引出四个引脚。四个引脚中,两

  个直流输出端标有+或-,两个交流输入端有~标记。

  应用整流桥到电路中,主要考虑它的最大工作电流和最大反向电压。

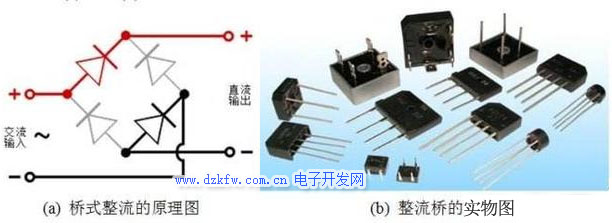

整流桥(桥式整流)工作原理

  图一 整流桥(桥式整流)工作原理

各类整流桥

  图二 各类整流桥

  (有些整流桥上有一个孔,是加装散热器用的)

  这款电源的整流桥部分采用了一体式的整流桥,整流桥的作用就是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电,通常电源中采用的整流桥除了这种单颗

  集成式的还有采用四颗二极管实现的,它们的原理完全相同

  作用就是整流,把交流电变为直流电。实质上就是把4个硅二极管接成桥式整流电路之后封装在一起用塑料包装起来,引出4个脚,其中2个脚接交流电源,用~~符号表示,2个脚是直流输出,用+ -表示。

  特点是方便小巧。不占地方。

  规格型号一般直接用参数表示:50伏1安,100伏5安等等。

  如果你要使用整流桥,选择的时候留点余量,例如要做12伏2安培输出的整流电源,就可以选择25伏5安培的桥。

  选择整流桥要考虑整流电路和工作电压。

  整流桥堆

  整流桥堆一般用在全波整流电路中,它又分为全桥与半桥。

  全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的,图是其外形。 全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格,耐压值(最高反向电压)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多

  种规格。

  常用的国产全桥有佑风YF系列,进口全桥有ST、IR等。

整流桥上数字代表的意义:
参数主要有2个:电流和电压,如KBPC3510,就表示最大电流只能允许35A,最高电压为1000V,前面的表示电流,后面的表示电压。
超过这个参数整流桥就有可能不能正常工作,之所以是有可能不能正常工作,是因为工厂在生产的时候都会把范围放大,比如标的是1000V,一般不超过1200V问题都不大,只是不能长时间这么用,毕竟长时间在零界点工作是吃不消的。
比如数字 2510表示额定电流25A,额定电压是1000V,如下图:
