安规电容在电源中的作用

作者:佚名    文章来源:本站原创    点击数:1619    更新时间:2020-10-08

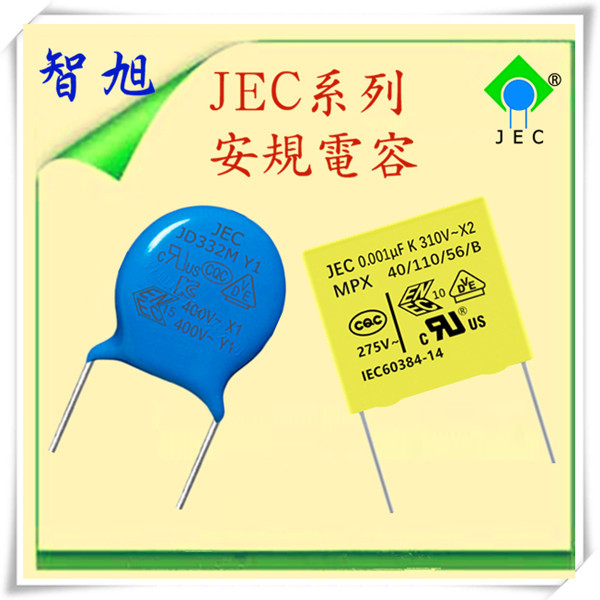

安规电容作为安全电容已被我们熟知,包括安规X电容及安规Y电容,起着时刻保护使用者的安全作用。x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。X电容抑制差模干扰,Y电容抑制共模干扰。

安规电容应用在各种电源线路板上具体有些什么用途呢?

一:安规电容作滤波用

滤波是安规电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。从理论上说,电容越大,阻抗越小,通过的频率也越高。但实际上超过1uF的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。电容的作用就是通高阻低,通高频阻低频。电容越大低频越容易通过,电容越大高频越容易通过。具体用在滤波中,大电容(1000uF)滤低频,小电容(20pF)滤高频。

安规电容作为滤波电容用,可比作“水塘”。由于电容的两端电压不会突变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的加入或蒸发而引起水量的变化。 它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压。滤波就是充电,放电的过程。

二:安规电容作旁路用

旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。

安规电容作为安全电容括安规X电容及安规Y电容,具体有安规电容作滤波用;安规电容作旁路用等,起着时刻保护使用者的安全作用,安规电容一般是用于高压保护。


Tags:安规电容,电容
