1. 前言

各类变频器系统都有大量的参数可配置。在出厂默认参数的基础上，工程师针对实际的工艺流程应用类型筛选出所需修改调试的参数汇总成一个表格。依据这个整理汇总好的参数表，工程师可以专注于关键参数进行快速调试。同时也方便后期修改参考、批量配置、手动备份还原。
之前项目中一直参考了前辈的一个Excel表进行简单调试配置。之后在前版“V20-变频器参数表-模板V1”¹ 的基础上进行了整理、优化、补充，设计了第2版 “V20-变频器参数表-模板V2”² 。第2版更加简明直观、带参数批注与参数值列表十分方便简单项目直观参考、快速调试配置。这里以第二版进行使用说明。

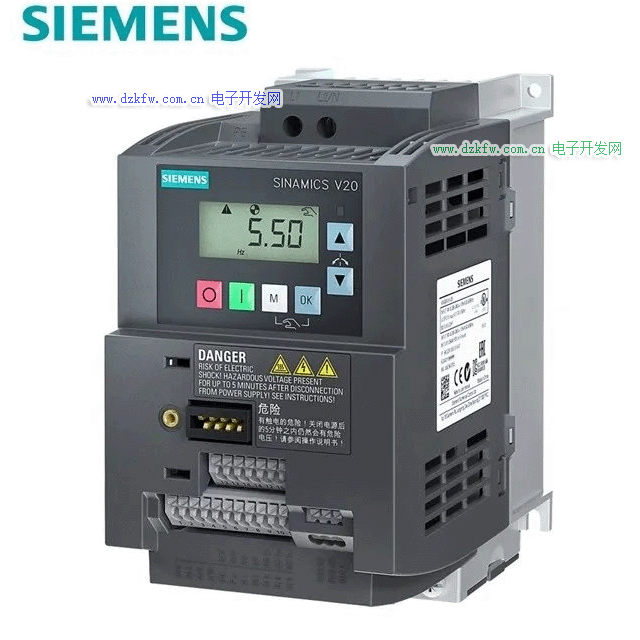

本模板参数针对的是V20变频器进行简单IO控制、带制动电阻、多段速应用场景，如需其它应用场景还得根据项目需求参考官方“V20操作手册”³自行增减参数表。V20变频器大致如下样图。


2. 测试环境

• 驱动应用：简单IO控制、带制动电阻、多段速应用场景。
• 驱动器：西门子 SINAMICS V20系列 2.2KW 、3KW
• 电机： XX牌 三相异步电机、无抱闸、部分带制动电阻
• 电子表格：Microsoft Office Professional 2019

3. 参数表模板介绍

模板子工作表说明：

• 1-XX项目：项目实际调试、配置用的参数表，这个表是【参考模板】子表拷贝的副本，根据项目需要修改后的参数配置表。
• 2-参考模板：选取了一些简单控制方式常用的一些参数制作成格式化的模板供项目上不同电机参考。
• 3-参数值列表：列出了关键的几个参数可配值及其功能意义的列表，方便参数表配置时参考选择所需的功能值。

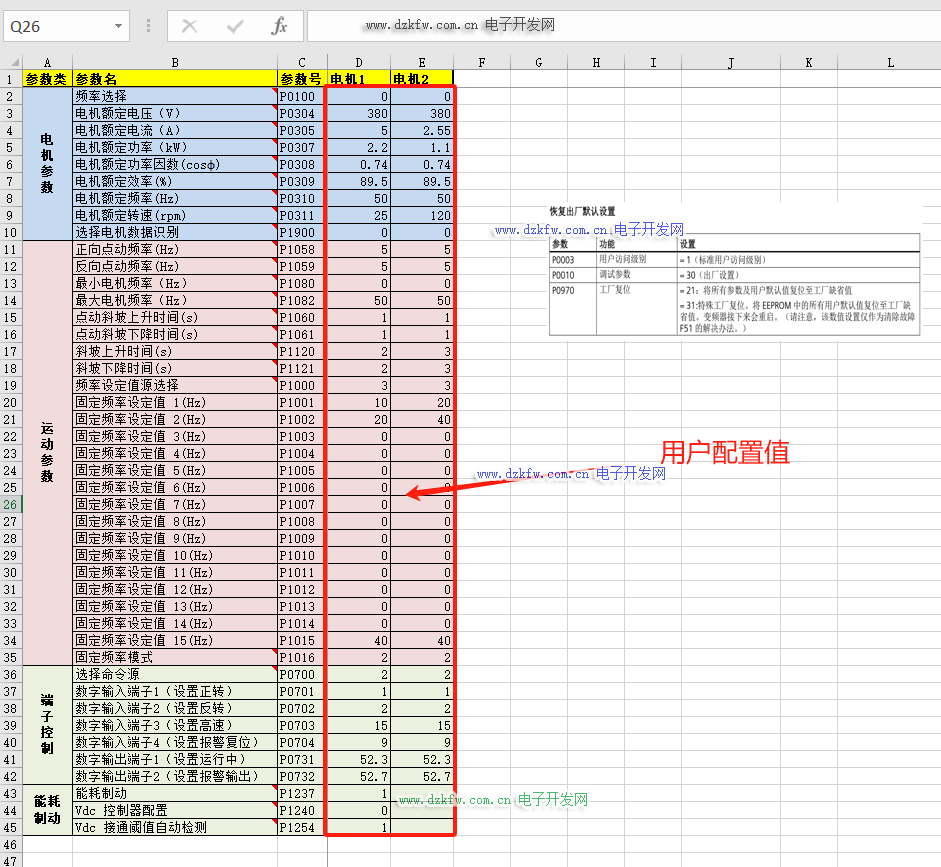

XX项目子表：

来源与“参考模板子表”，说明与参考模板基本一致。

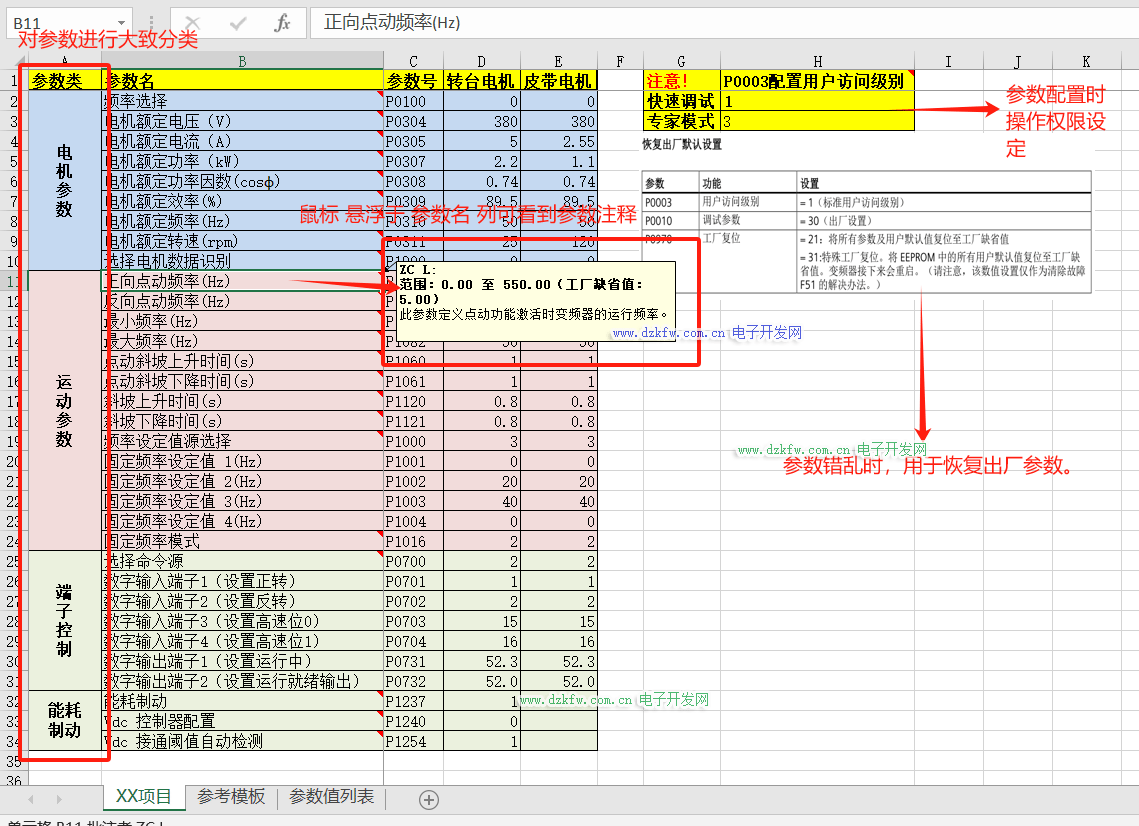

参考模板子表：

• 参数类列：第一列对参数进行的分区划分。同类参数跨列居中、不同类背景以不同颜色高亮区分。这样结构清晰方便直观查阅修改。本模板跟据功能相关性理解分为4类参数：
  • 电机参数：大部分3相异步电机基本电机参数，根据实际电机手册或铭牌数据填写。
  • 运动参数：电机运动过程相关的参数。例如速度对应频率、加减速时间等运动参数。
  • 端子控制：用于配置IO端子的功能信号映射，以定义具体通用IO点的作用功能。例如：启停、正反转点、速度选择点位、报警复位点。
  • 能耗制动：若驱动器带能耗制动电阻，需要进行相应制动参数配置。
• 参数名列：根据V20手册参数表名称给出便于理解的中文参数名称。
• 参数号：V20驱动器中参数编号以"Pxxxx"命名，变频器操作LED界面上显示一致。
• 转台电机、皮带电机、XX电机：不同电机分别配置不同的参数，每列参数对应一个或一类相同参数电机。若电机较多，可在右侧继续扩展参数值列。

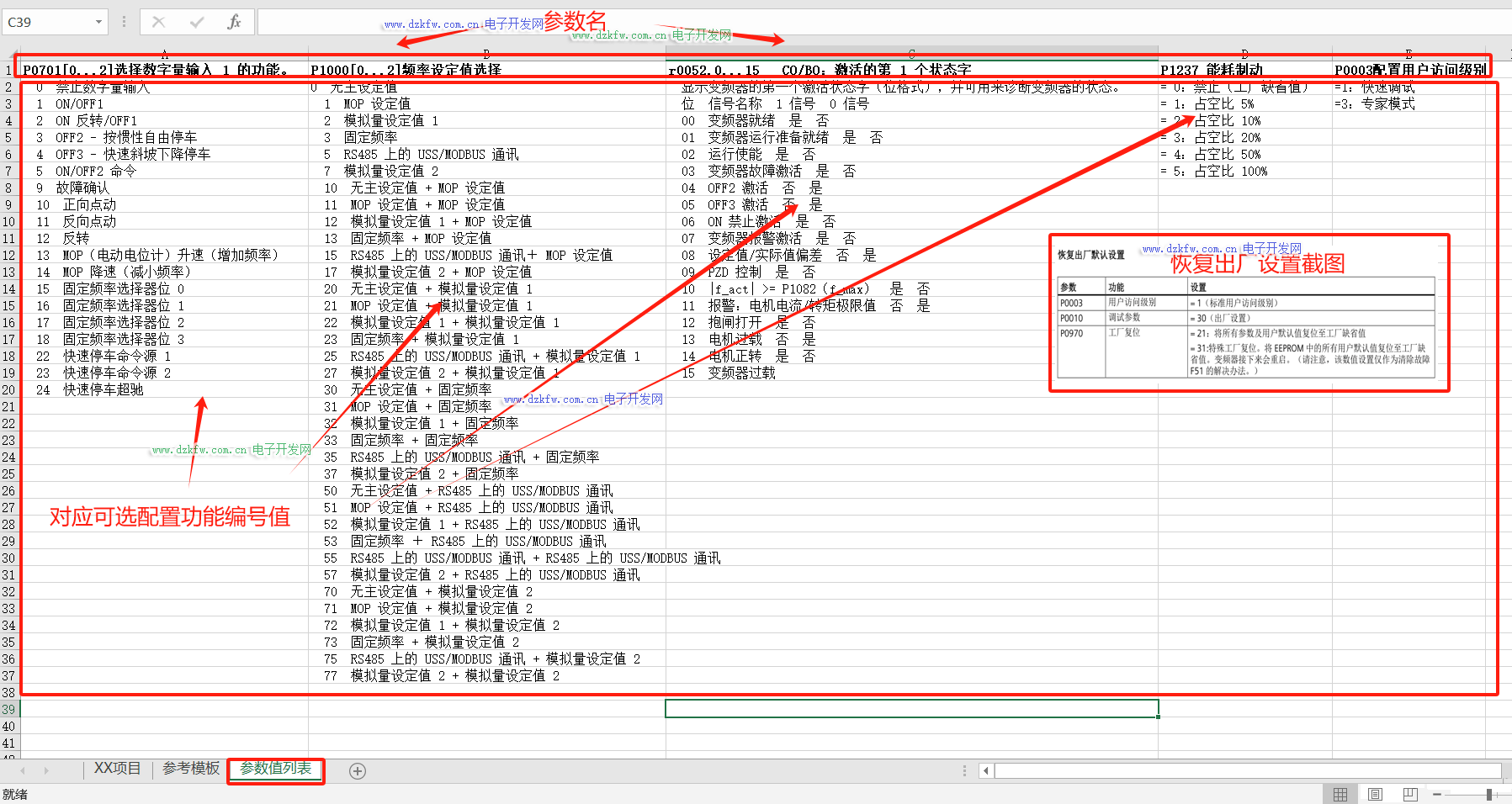

参数值列表子表：


第一行对应参数名称，参数名称下方为该参数可配置的值于其功能注释信息。

4. 参数表使用说明

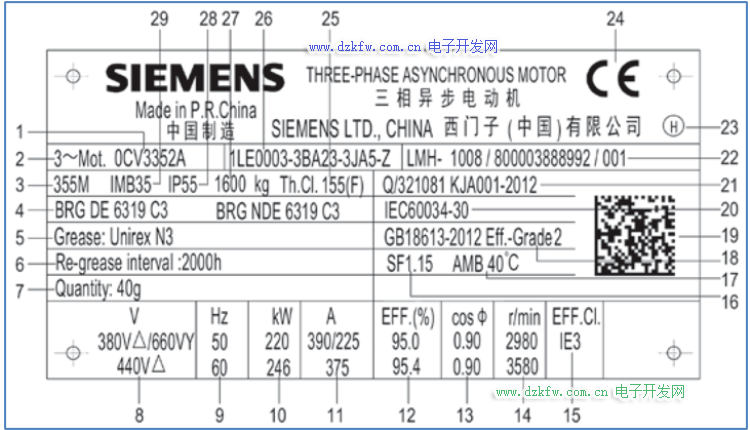

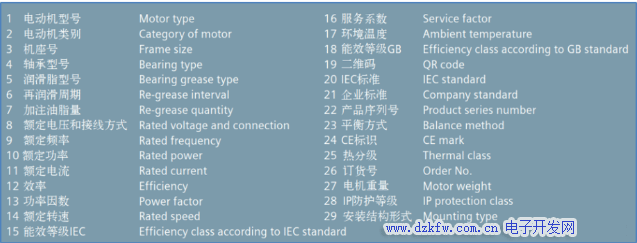

1. 查看电机铭牌参数，将对应的参数填入电机参数表。电机铭牌及其说明类似下图所示。（电机铭牌参数识别可以参考“西门子铭牌解读链接”⁴）



2. 根据实际工艺需要的运转动态效果大致给定运动参数，再根据现场设备手动测试实测运行效果进行参数微调以达到最佳运动效果。

3. 根据端子接线原理图与PLC端子控制功能需求设定相应的输入输出功能。

4. 根据是否需要外部制动电阻进行能耗制动，可选配对应的制动参数。

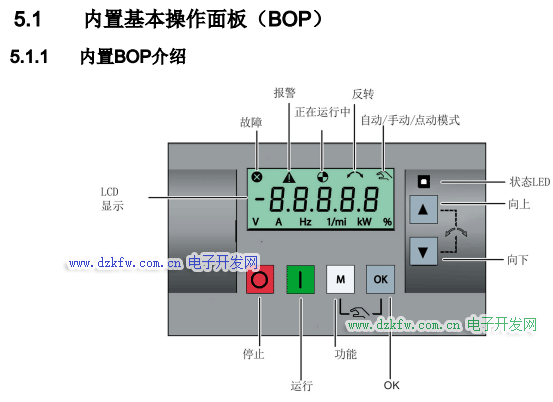

5. 设计好参数表后通过变频器BOP面板进行参数配置。（如有快速调试器可以进行相同参数变频器快速拷贝配置）BOP面板介绍如下图，具体操作参考“V20操作手册”³中“5.1 内置基本操作面板BOP”相关内容。


5. 总结

V20变频器虽然在很多项目上使用调试过，但一般都是一些简单的IO多段速控制，很少有比较复杂配置的场景。而且作为一名入门PLC调试为主的工程师没有具体了解前期对电机、驱动器、减速机进行设计与选型。所以整体而言对V20变频器也没有太多全面深刻的了解。
以上对参数表的每个参数的意义讲解比较简单浅薄，使用步骤也不够详细，参数表仅供参考，不足之处望各位多包涵。有机会还会深入学习研究V20变频器及电机相关资料。若之后在实际项目学习&应用过程中有进一步经验在回过头来修改完善本说明文。
