SINAMICS V20 是西门子推出的基本型变频器，适用于简单驱动任务，功率覆盖 0.12 kW 至 30 kW，用户可访问官网获取 V20 产品样本 和 V20 入门指南 以查看详细技术文档 。‌‌

技术规格与选型

1. ‌电压等级与订货号‌：V20 变频器主要分为单相 230V 和三相 400V 两种输入电压等级，订货号以 6SL3210-5BB 开头的为 1AC 230V 等级，以 6SL3210-5BE 开头的为 3AC 400V 等级 。‌‌
2. ‌电机匹配‌：对于 1AC 230V 电压等级的变频器，若连接额定电压 380V 的电机，需确认电机是否支持星角变换，若支持可将电机接成角形（220V）以匹配变频器输出 。‌‌
3. ‌功率范围‌：该系列变频器功率范围涵盖 0.12 kW 到 30 kW，支持并排安装以节省空间，具备较宽的电压范围和先进的冷却设计 。‌‌

核心参数设置

1. ‌快速调试流程‌：
   • ‌恢复出厂‌：设置 P0010=30、P0970=1 可恢复变频器出厂值，断电重启后生效 。‌‌
   • ‌调试步骤‌：设 P0010=1 进入快速调试，依次设置电机额定电压 (P0304)、电流 (P0305)、功率 (P0307)、频率 (P0310) 及转速 (P0311)，最后设 P3900=1 结束调试 。‌‌
2. ‌控制命令与频率源‌：
   • ‌命令源 (P700)‌：设为 1 表示由操作面板控制启停，设为 2 表示由数字输入端子控制启动，设为 5 表示由通讯控制 。‌‌
   • ‌频率源 (P1000)‌：设为 1 表示由操作面板上升下降键调速，设为 2 表示由模拟量输入 1 调速，设为 5 表示由 USS/MODBUS 通讯调速 。‌‌
3. ‌运行频率限定‌：
   • ‌固定频率‌：通过 P1000=1 且 P1040 设置需要的运行频率，启动后直接加速到设定值 。‌‌
   • ‌频率限幅‌：通过 P1080 设置最小运行频率，P1082 设置最大频率，例如 P1082=50Hz 限制最大输出 。‌‌

通讯与功能扩展

1. ‌Modbus 通讯配置‌：
   • ‌协议选择‌：设置 P2023=2 选择 MODBUS 协议，P2021 设置 MODBUS 地址，P2010 设置通讯速率（如 6 对应 9600 波特率）。‌‌
   • ‌控制设置‌：使用 RS485 MODBUS 启停需将 P0700 设为 5，调速需将 P1000 设为 5。‌‌
2. ‌故障信号输出‌：
   • ‌数字量输出‌：DO1 为集电极开路晶体管输出，DO2 为继电器输出，可通过 P0731 和 P0732 参数设置为 52.3 以输出变频器故障信号 。‌‌
   • ‌信号逻辑‌：默认低电平表示故障激活，若需反向逻辑可通过 P0748 参数进行取反设置 。‌‌
3. ‌参数组管理‌：V20 参数分为命令参数组 (CDS) 和驱动参数组 (DDS)，每组均有 3 个参数集，可通过外部信号切换以实现本地远程控制或同一变频器带不同电机的分时控制 。‌‌

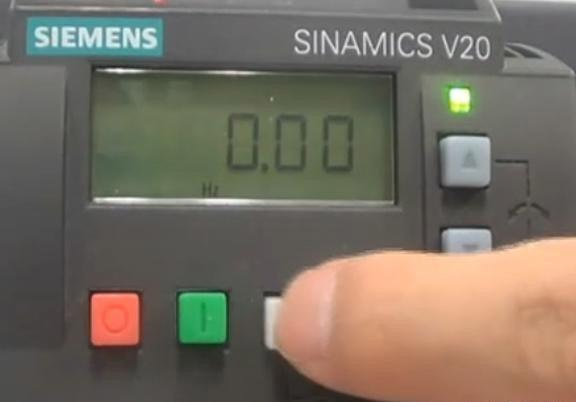

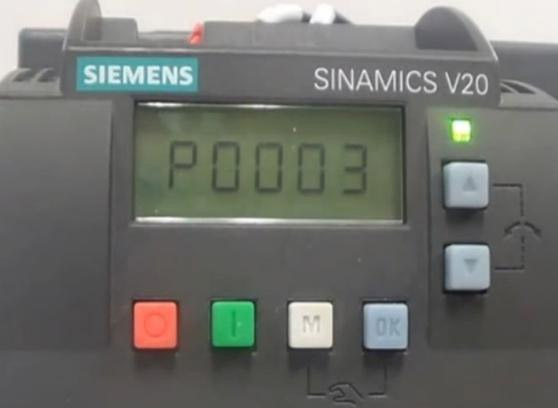

1、在主显示界面短按“M”，进入参数设置界面。

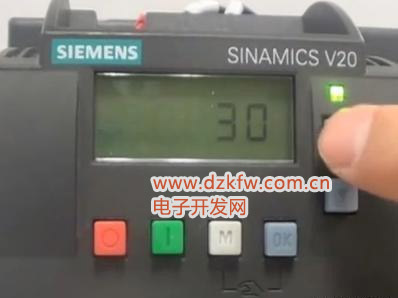

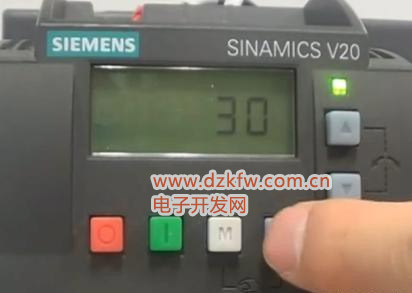

2、按向上键，找到P0010，按“OK”键，再按向上键，将P0010设置为30，再“OK”键确认。

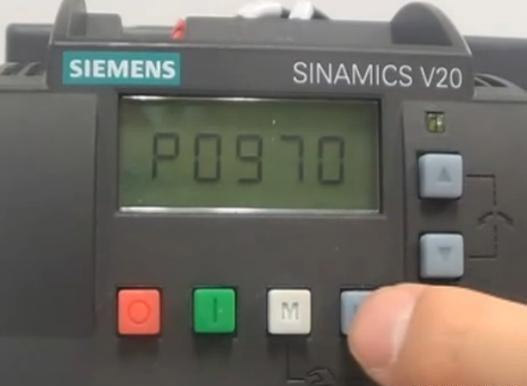

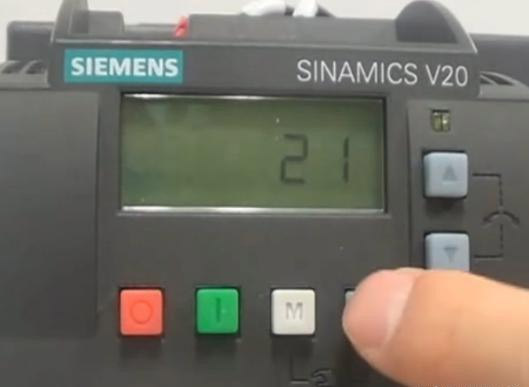

3、根据以上设置方法，找到P0970，设置为1。P0010 =30 P0970=1或21，是对变频器参数进行恢复出厂设置。

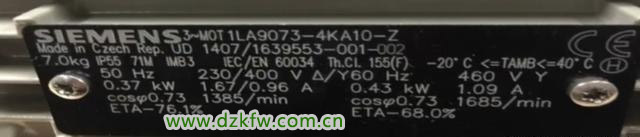

4、子菜单1，设置电机数据。此时如果按“OK”键，变频器会进入快速调试界面，如果按“M”键，变频器会进入参数设置界面。按“OK”键，进入快速调试界面，此时绿色指示灯会不停闪烁，请根据电机铭牌设置电机各参数，如有不同按上下键调整，按“OK”键确认。

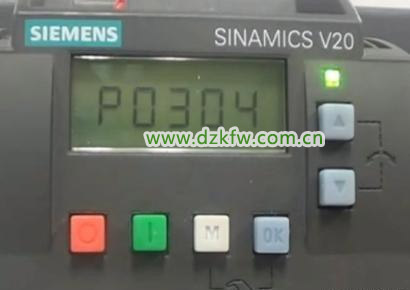

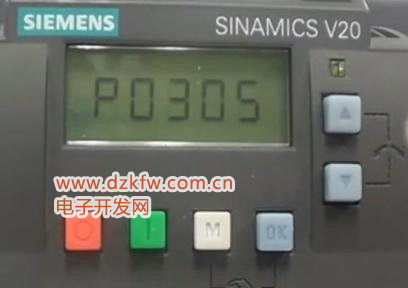

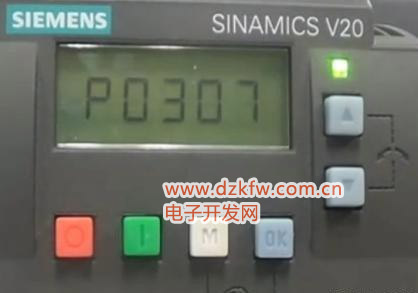

P0304，电机客户电压。P0305，电机额定电流。P0307，电机额定功率。P0308，电机额定功率因数。P0309，电机额定效率。P0310，电机额定频率。P0311，电机额定转速。

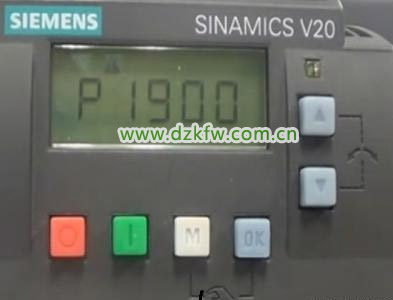

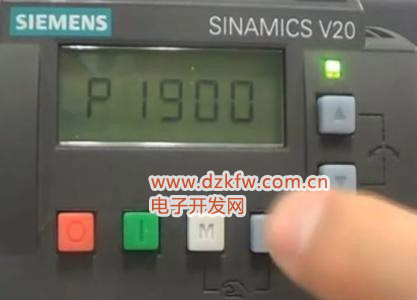

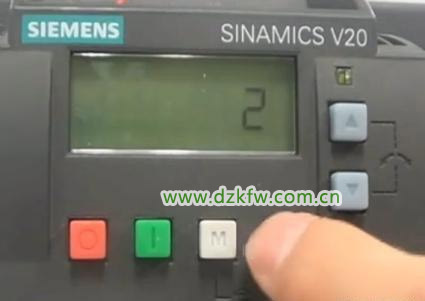

5、设置电机自动识别。P1900，选择电机数据识别。=0，禁止识别。=2，静止时识别所有参数。设置为2后，P1900左上角会出现三角符号，提示有报警，代码为A541，表示电机自识别被激活。此时先不用管它，继续设置后面的参数。

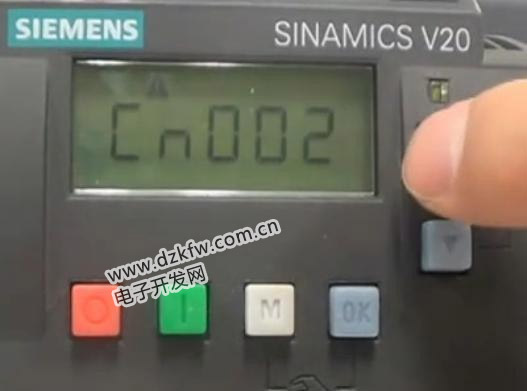

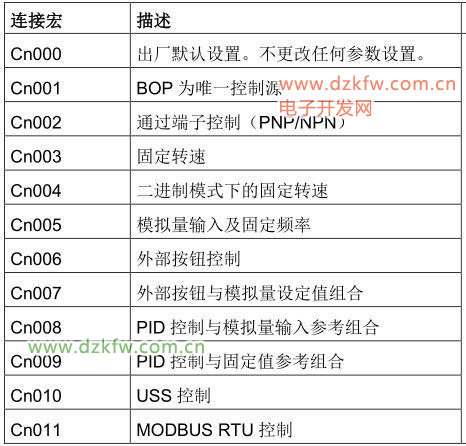

6、子菜单2，连接宏选择。设置完电机参数后，短按“M”进入连接宏选择，根据参数表设置连接状态。根据需要选择连接宏，如设置为“Cn002”,表示端子宏，然后按下“OK”，Cn002前面多出来一个“-”，说明已经切换到该模式。

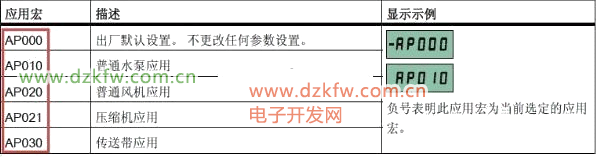

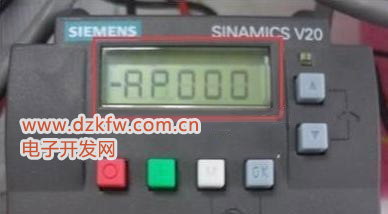

7、子菜单3，应用宏选择。设置完连接宏后，短按“M”进入应用宏选择，用于设置针对负载的类型：如风机型，水泵型等；如果负载不属于应用宏中的类型，则选择“AP000”不更改任何参数设置。

8、和连接宏一样，当确定使用某个应用宏后，该宏的序号前面会多出来一个“-”说明已经切换到该模式。

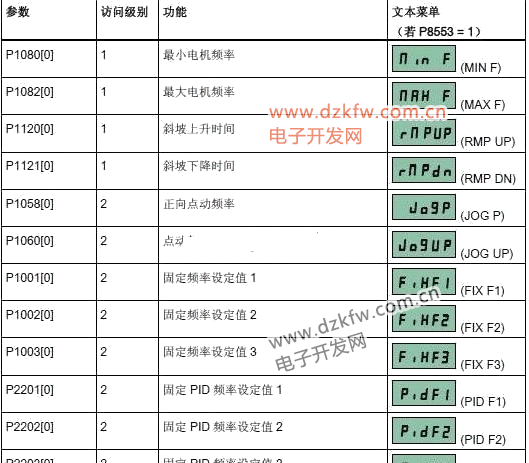

9、子菜单4，常用参数选择。设置完应用宏后，短按M键，进入常见参数设置界面，可设置最大最小频率，斜坡上升下降时间 PID调节等，如不需要可忽略，详见下表：

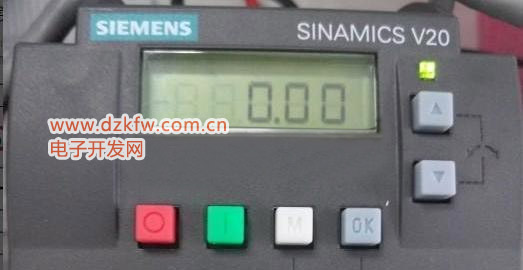

10、至此变频器快速设置结束，长按M键返回。

注意：P1900，电机参数识别，执行识别前必须先执行快速调试，不能直接改变1900数值来识别。
