阻容降压原理介绍及电路设计

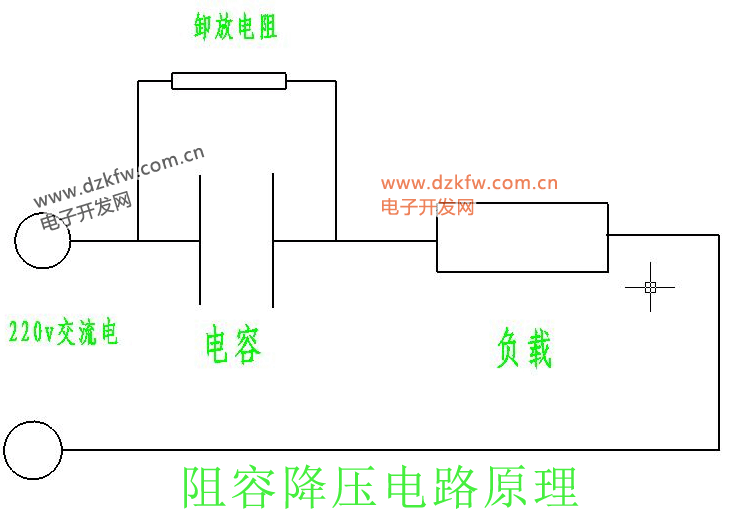

阻容降压电路,就是使用 电阻电容 来降压的电路,应用于交流转直流的场合。
它不是一个传统的变压器,不提供隔离,所以安全性是其最大的缺点。但它极其简单、成本低、体积小,非常适合小功率、非隔离的用电场景。
1. 核心理论:容抗
电容器对交流电有阻碍作用,这种阻碍称为“容抗”(Xc),单位是欧姆(Ω)。其计算公式为:
Xc = 1 / (2 π f C)
Xc: 容抗(Ω)
π: 圆周率(3.1416…)
f: 交流电频率(Hz),在中国是50Hz
C: 电容的容量(F)
从公式可以看出:电容值C越大,容抗Xc就越小,能通过的电流就越大。交流电频率f越高,容抗Xc也越小。

2.阻容降压电路中降压电容大小的选择
在实际设计电路当中,通常选用只需要记住1uF电容的最大电流为70mA,通过确定负载通过电流的准确值来判断所需的电容大小。通过降压电容C向负载提供的电流Io,实际上是流过C的充放电电流Ic。C容量越大,容抗Xc越小,则流经C的充、放电电流越大。所以得出结论:容值与最大通过电流成正比。(电容降压电路不适合有极性的电容)
还得注意的是,阻容降压电路的寿命关键在于 降压电容,所有的电容都会有衰减,容量会变得越来越低,在选取的时候应该选择专用的阻容降压电容,相对来说衰减慢一些,电路寿命也会更长。

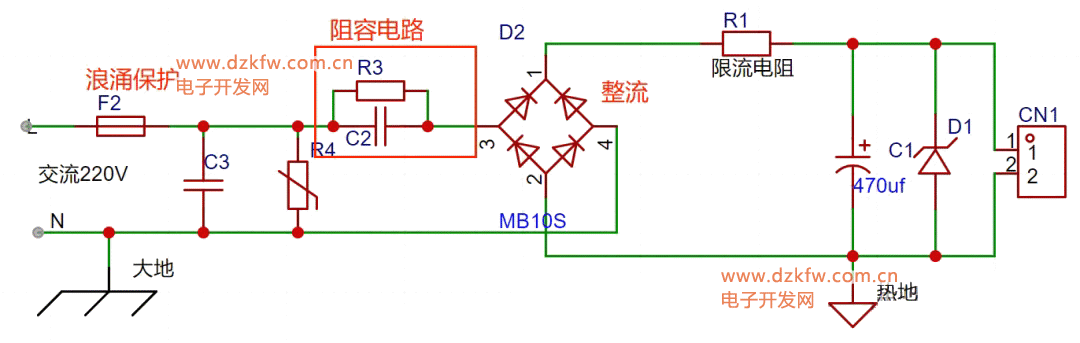

实际应用电路
电路作为记录,这里不计算具体数值。
过流浪涌保护:
在电路输入端可以放入一只保险丝 和 R4 压敏电阻,这一部分在做浪涌实验时主要起到保护作用,同时可以放入安规电容加一层防护。
在电流过大或者电压突变的时候,靠着保险丝和压敏电阻保护后端电路。
阻容降压部分:
阻容降压部分核心为电容,在实际电路设计中电容一般用 CBB 和 X 电容,选择专门用于阻容降压的电容。
如图所示 C2 并联了一个电阻 R3,称为泄流电阻,当负载断开以后为降压电容提供放电回路,一般安规有要求,在拔掉电源以后,电压要在一定时间内衰减到多少,主要就靠这个泄流电阻。
安全注意事项与应用场景
安全第一:使用此电路的设备必须完全密封,确保用户无法接触到任何电路部分。
应用场景:电子电表、小家电控制板(如咖啡壶)、LED灯驱动、遥控器等成本敏感、功率小、且与人体无直接接触的设备。
