市面上有许多开关电源的输入端均设有１１０Ｖ／２２０Ｖ的交流选择开关。单凭一个开关怎样实现１１０Ｖ／２２０Ｖ两种不同电压的转换呢？

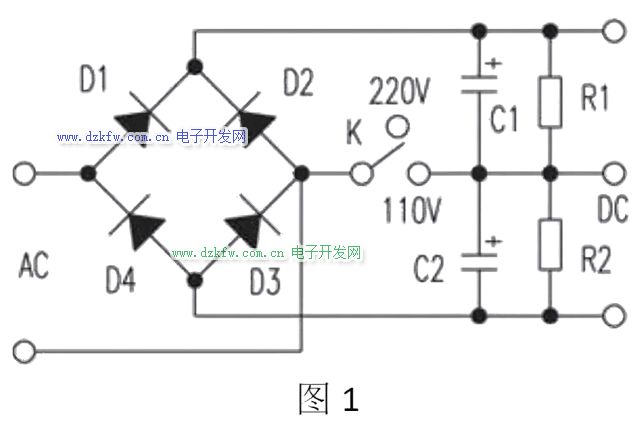

大多数开关电源的输入端均选用如图1所示的输入电路。

当110V输入时，手动闭合开关K，过程分析。

当开关Ｋ置于接通状态时，它可适用于１１０Ｖ交流电压。因为当正弦交流电压处于正半周时，由二极管Ｄ１整流，滤波电容Ｃ１被充电至峰值电压为１１０ＶAC×（根号２）≈１５０ＶDC。同理，在负半周时，由二极管Ｄ４整流，电容Ｃ２被充电至１５０ＶDC ，所以输出端的总电压是Ｃ１、Ｃ２电压的总和为３００ＶDC（即为两个半倍整流叠加成的）。

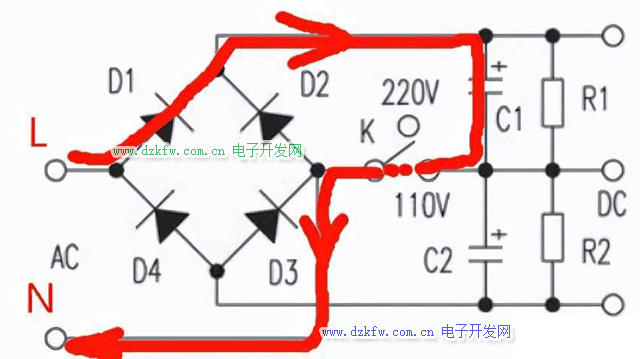

输入电压为110V的时候手动闭合开关，正半周电流流向

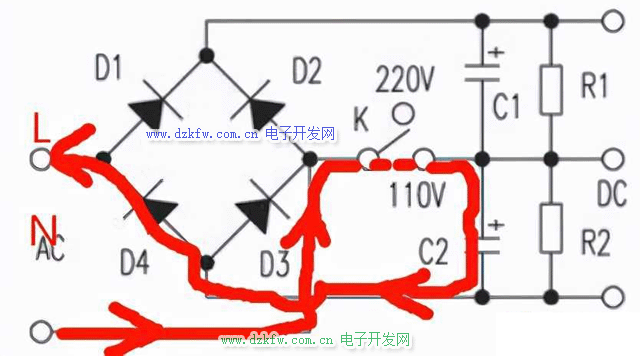

输入电压为110V的时候手动闭合开关，副半周电流流向



结论，当输入为110V时，手动闭合开关后，电路相当于两个半波整流，C1+C2电压≈300VDC

当220V输入时，手动断开开关K，过程分析。

而当开关Ｋ断开时，二极管Ｄ１～Ｄ４构成全桥整流器，输出总电压也为２２０ＶAC×（根号２）≈３００ＶDC，

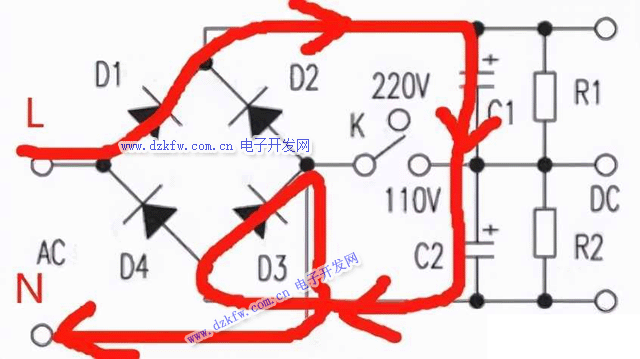

输入电压为220V的时候手动断开开关，正半周电流流向

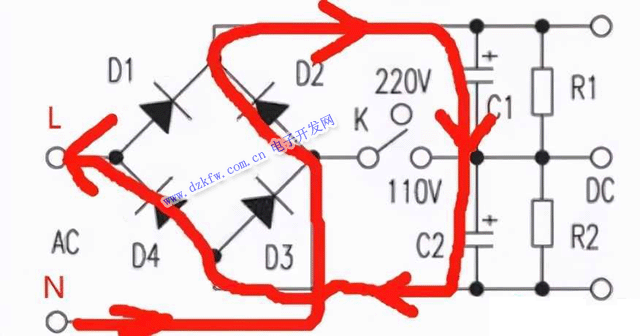

输入电压为220V的时候手动断开开关，负半周电流流向



结论，当输入为220V时，手动断开开关后，电路就是一个常见的桥式整流，C1+C2电压≈300VDC

所以开关Ｋ置于不同位置时１１０Ｖ和２２０Ｖ对电源的作用是一样的，即实现了对１１０Ｖ／２２０Ｖ两种不同电压的选择，轻轻波动开关即可。
