热式气体质量流量计工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-03-03

插入式热式气体质量流量计--金湖天翔仪表有限公司为您提供液体和气体流量计量系统,每件产品都是匠心之作!

插入式热式气体质量流量计原理

  插入式热式气体质量流量计原理

插入式热式气体质量流量计

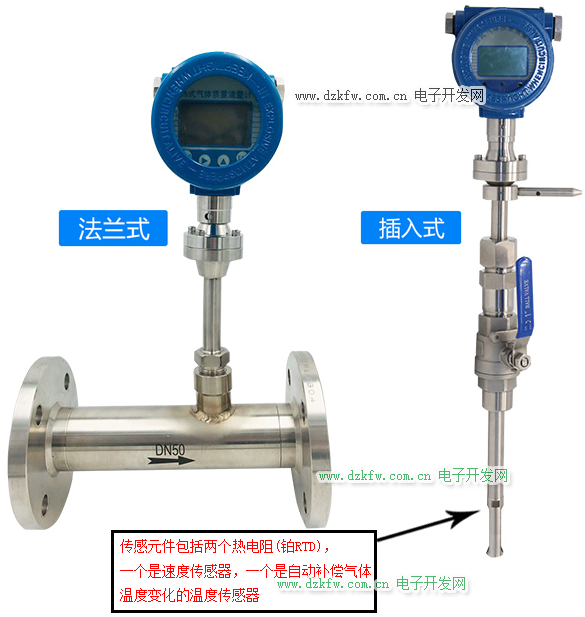

  插入式热式气体质量流量计采用热扩散原理,热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其典型传感元件包括两个热电阻(铂RTD),一个是速度传感器,一个是自动补偿气体温度变化的温度传感器。当这两个RTD被置于介质中时,其中速度传感器被加热到环境温度以上的一个恒定的温差,另一个温度传感器用于感应介质温度。流经速度传感器的气体质量流量是通过传感元件的热传递量来计算的。气体速率增加,传感器传递给介质的热量增多,因此需要供给更多的功率,而电子单元加热RTD 的功率与质量流量成一定的对应关系。

热式气体质量流量计

  热式气体质量流量计是气体流量计量中新型仪表,区别于其它气体流量计不需要进行压力和温度修正,直接测量气体的质量流量,一支传感器可以做到量程从极低到高量程。它适合单一气体和固定比例多组份气体的测量。它依据的原理是流体吸收热的速度直接与质量流量相关。移动的气体分子撞击热电阻时吸收带走热量,流率越大,接触热电阻的分子越多,吸收的热量越多,热吸收与某种气体的分子数,热学特性和流动特性有关。

特点

  热式气体质量流量计产品特点,直接测量气体质量流量,无需温度、压力补偿低流速测量;一个流量计能同时兼顾小流量和大流量测量,特别适合大口径测量。

应用

  工业管道中气体流量测量;燃气过程中空气流量测量;烟囱排出的烟气流量测量;水处理中瀑气流量测量;水泥,卷烟,玻璃厂生产过程中气体流量测量压缩空气流量测量;天然气,煤气,液化气,火炬气,氢气等气体流量测量;钢铁厂加气流量测量。

Tags:流量计,热式质量流量计,工作原理
