罩极电机工作原理

作者:佚名    文章来源:本站原创    点击数:10334    更新时间:2021-05-01

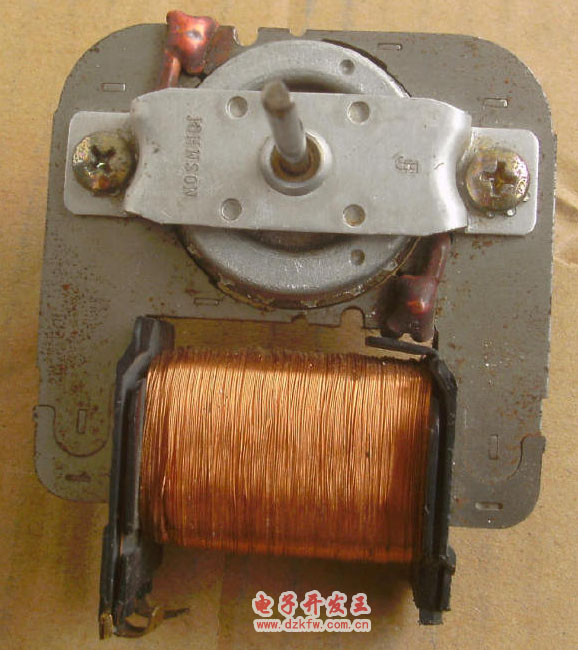

罩极电机又叫罩极式电动机(Shaded Pole Motor),是单相交流电动机中的一种,通常采用笼型斜槽铸铝转子。它根据定子外形结构的不同,又分为凸极式罩极电动机和隐极式罩极电动机。

    一个罩极电机是一种单相感应交流电机。由一个铜环组成的副绕组被称为罩极线圈。为了给转子提供磁场,这个线圈中的电流延迟了那部分磁极的磁通量。旋转的方向从无罩的一边到达屏蔽环。

罩极电机的基本原理

  • 这种屏蔽线圈(屏蔽环)配置使罩极的轴从主极的中心轴发生偏移。
  • 当电源接在定子上,磁极主要部分的磁通量作为变压器副绕组诱导罩极线圈产生电压。
  • 因为变压器副绕组的电流跟主绕组的电流存在相位差。
  • 罩极线圈的电流跟主励磁绕组的电流有相位差。
  • 因此,罩极的磁通量跟主极的磁通量有相位差。









 单相罩极式异步电动机是结构最为简单的单相电动机,按磁极形式不同可分凸极式与隐极式两种。凸极式按绕组形式又可以分为集中绕组与分布绕组两种,转子都是采用笼形结构。
  单相罩极异步电动机的每一个磁极的1/3至1/4处开有一个小槽,将磁极分成两个部分。在极面较小的部分套装有铜制短路环,就好象把这部分磁极罩起来一样,所以称为罩极式电动机。
  当罩极式电动机的定子绕组通入单相交流电流后,在气隙中会形成一个连续移动的磁场,使笼式转子受力而旋转。

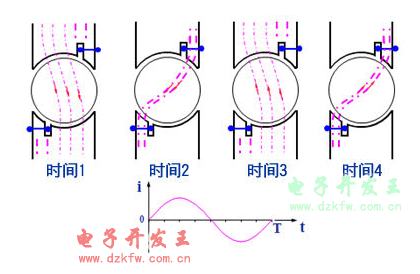

  在交流电流上升的过程中,磁通量增加,短路环中产生感电动势与电流,阻止磁通进入短路环,这时的磁通主要集中在磁极的未罩部分。
  当交流电流达到最大值时,电流与磁通量基本不变,短路环中的电动势和电流很小,基本不起作用,磁通在整个磁极中均匀分布。
  在交流电流下降过程中,磁通量减少,短路环中的电动势和电流阻止磁通量减少,使得磁极的磁通集中在被罩部分。
  交流电流改变方向后,磁通同样由磁极的未罩部分向被罩部分移动这样转子就跟着磁场移动的方向转动起来。
  以上就是罩极式单相电动机的结构与工作原理。下面的附图表示了它的结构。

凸极式集中励磁罩极电动机结构图,凸极式分布式励磁罩极电动机结构图




Tags:罩极电机,工作原理
