直线电机的结构和工作原理

作者:佚名    文章来源:本站原创    点击数:2940    更新时间:2018-12-02
直流电机原理图   直线电机是指一种利用电磁作用原理,将电能直接转换成直线运动动能的驱动装置,它是一种能实现往复直线运动的电动机。

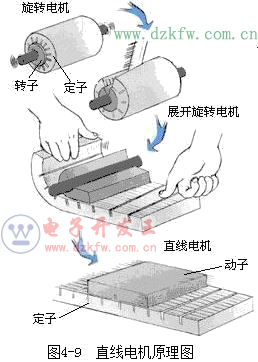

  直线电机无论是从结构上还是工作原理上看,都是从旋转电机而来的。首先从结构上来讲,可以认为直线电机是将旋转电机沿其轴向剖开,然后将其定子和转子展开,变成如图
1所示的由定子和动子组成的直线电机。在数控机床上实际使用的直线电机如图2所示。


     图2 直线电机图
  其次从工作原理来讲,在旋转电机中,当三相绕组中通入三相对称正弦电流后,会在气隙中产生按正弦分布的旋转磁场。与此类似,在直线电机中通入三相电流后,也会在气隙中产生磁场,如果不考虑端部效应,磁场在直线方向也呈正弦分布,只是这个磁场是平移而不是旋转的,因此称为行波磁场。行波磁场与次级相互作用便产生电磁推力,驱动动子沿定子作往复直线运动。这就是直线电机运行的基本原理。
