电气符号大全

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-8-21
摘要: 电气符号大全比较详细的介绍电气符号,图标符号以及作用说明,电气符号在电气管理和应用中起到非常重要的作用。

1、电气图形符号的种类和组成

电气图表符号一般分为:限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用,必须同其他符号组合使用,构成完整的图形符号。

如交流电动机的图表符号,由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号,由测量继电器方框符号要素,特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

电气方框符号一般用在使用单线表示法的图中,如系统图和框图中,由方框符号内带有限定符号以表示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

2、电气图形符号分类:

电气限定符号和常用的其他符号包括:电流和电压的种类,可变性,力或运动的方向,流动方向,特性量的动作相关性,效应或相关,性辐,射信号波形,机械控制,操作方法,非电量控制,接地和接机壳等。

电气导线和连接器件图形符号包括:导线,端子和导线的连接,连接器件,电缆附件等。

电气无源元件图形符号包括:电阻器,电感器,电容器等。

半导体和电子管图形符号包括:二极管,晶闸管,光电子,光敏器件等。

电能的发生和转换图形符号包括:绕组连接的限定符号,内部连接的绕组,电机部件及类型变压器,电抗器,消弧线圈,制动电阻,串并补电容,变流器,原电池等。

开关,控制和保护装置图形符号包括:触点开关,开关装置和起动器,有或无继电器,测量继电器,熔断器,间隙避雷器等。

测量仪表灯和信号器件图形符号包括:指示积算和记录仪表,遥测器件,电钟,灯,喇叭和电铃等。

电信图形符号包括:交换设备,电话机,传输信号发生器,变换器,放大器,光纤,光缆,光器件等。

电力照明和电信布置图形符号包括:发电厂和变电所,电信局局和机房设施,线路,配线,电什,配电箱,控制台,控制设备,用电设备,插座,开关和照明灯照明引出线等。

二进制逻辑单元图形符号包括:与输入输出和其他连接有关的限定符号,内部连接组合单元和时序单元等。

模拟单元图的符号包括:模拟和数字信号识别用的限定符号,放大器,函数器,信号转换器,电子开关等。

3、电气设备常用文字符号

  1、基本文字符号

符号 描述 符号 描述 符号 描述 符号 描述 符号 描述
C 电容器 EH 发热器件 EL

照明电

EV 空气调节器 FA

带瞬时动作的限流保护器件

FU

熔断器

FV

限压保护器件

GS 同步发电机 GA 异步发电机 FR 带延时动作的限流保护器件
GB 蓄电池 HA 报警器 HL 指示灯 KA

过流继电器

FS

带瞬时、延时动作的限流保护器件

KM 接触器 KR 热继电器 KT

延时继电器

L 电感器 M 电动机
MS

同步电动机

MT 力矩电动机 PA 电流表 PJ

电度表

PS 记录仪表
PV 电压表 QF 断路器 TA

电流互感器

QS 隔离开关 QM 电动机保护开关
TC 电源互感器 TV 电压互感器 XB

连接片

XJ 测试插孔 XP 插头
XS

插座

XT 端子排 YA 电磁铁 YM 电动阀 YV 电磁阀

   2、辅助文字符号

符号 描述 符号 描述 符号 描述 符号 描述 符号 描述
A 电流、模拟 AC 交流 AUT 自动 ACC 加速 ADD 附加
ADJ

可调

AUX 辅助 ASY 异步 BRK

制动

BK
BL BW

向后

C 控制 CW 顺时针 CCW

逆时针

D 延时、数字 DC 直流 DEC

E 接地 EM 紧急
F

快速

FB 反馈 FW 向前 GN

绿

H
IN 输入 INC

IND 感应 L 低、限制 LA

闭锁

M 主、中间线 MAN 手动 N

中性线

OFF 断开 ON 闭合
OUT

输出

P 压力、保护 PE 保护接地 PEN

保护接地与中性共用

PU 不接地保护
R 记录、反 RD

RST 复位 RES 备用 RUN

运行

S 信号 ST 启动 SET

置位、定位

SAT 饱和 STE 步进
STP

停止

SYN 同步 T 温度、时间 TE

无干扰接地

V 速度、电压、真空
WH YE



 图形符号大全:

序号

图 形 符 号

说   明

1

开关(机械式)电气图形符号

2


多级开关一般符号单线表示

3


多级开关一般符号多线表示

4

KM

接触器(在非动作位置触点断开)

5

接触器(在非动作位置触点闭合)

6

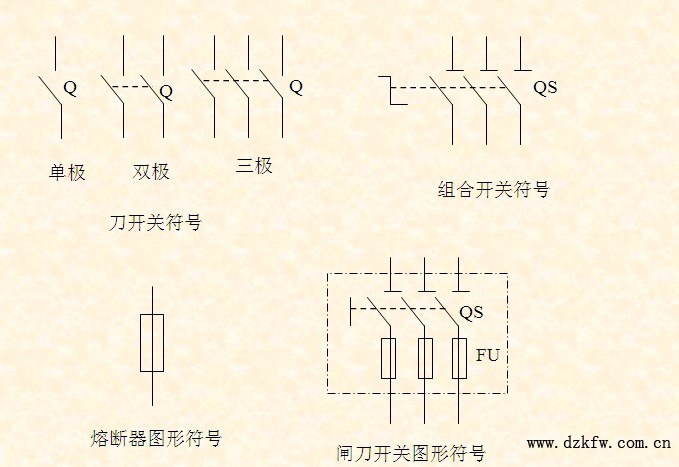

负荷开关(负荷隔离开关)电气图用图形符号

7


具有自动释放功能的负荷开关

8

熔断器式断路器 www.diangon.com

9

QF

断路器

10

QS

隔离开关

11

FU

熔断器一般符号

12

FF

跌落式熔断器

13

熔断器式开关

14

熔断器式隔离开关

15

熔断器式负荷开关

16

当操作器件被吸合时延时闭合的动合触点

17

当操作器件被释放时延时闭合的动合触点

18

当操作器件被释放时延时闭合的动断触点电气图用图形符号

19

当操作器件被吸合时延时闭合的动断触点

20

当操作器件被吸合时延时闭合和释放时延时断开的动合触点

21

SB

按钮开关(不闭锁)

22

旋钮开关、旋转开关(闭锁)

23

位置开关,动合触点

限制开关,动合触点

24

位置开关,动断触点

限制开关,动断触点

25

热敏开关,动合触点

注:θ可用动作温度代替

26

热敏自动开关,动断触点

注:注意区别此触点和下图所示热继电器的触点

27

具有热元件的气体放电管荧光灯起动器

28

动合(常开)触点

注:本符号也可用作开关一般符号

29

动断(常闭)触点

30

先断后合的转换触点

31

当操作器件被吸合或释放时,暂时闭合的过渡动合触点

32

座(内孔的)或插座的一个极

33

插头(凸头的)或插头的一个极

34

插头和插座(凸头的和内孔的)

35

接通的连接片

36

换接片

37

双绕组变压器

38

三绕组变压器

39

TA

自耦变压器

40

电抗器扼流图

41

      电流互感器

脉冲变压器

42

具有两个铁芯和两个二次绕组的电流互感器

43

在一个铁芯上具有两个二次绕组的电流互感器

44

具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接

45

三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接

46

三相变压器

星形-三角形连接

47

具有有载分接开关的三相变压器 星形-三角形连接

48

三相变压器

星形-曲折形连接

49

操作器件一般符号

50

具有两个绕组的操作器件组合表示法

51

热继电器的驱动器件

52

气体继电器

53

自动重闭合器件

54

电阻器一般符号

55

可变电阻器

可调电阻器

56

滑动触点电位器

57

预调电位器

58

电容器一般符号

59

可变电容器

可调电容器

60

双联同调可变电容器

61

指示仪表(星号必须按规定予以代表)

62

PV

电压表

63

PA

电流表

64

无功电流表电气图形符号

65

最大需量指示器(由一台积算仪表操作的)

66

PR

无功功率表

67

PW

功率因素表

68

PF

频率表

69

温度计、高温计(θ可由t代替)

70

转速表

71

积算仪表、电能表(星号必须按规定予以代替)

72

安培小时计

73

PJ

电能表(瓦特小时表)

74

PJR

无功电能表

75

带发送器电能表

76

由电能表操纵的遥测仪表(转发器)

77

由电能表操纵的带有打印器材的遥测仪表(转发器)

78

屏、盘、架一般符号 注:可用文字符号或型号表示设备名称

79

列架一般符号 (http://www.diangon.com/版权所有)

80

人工交换台、中断台、测量台、业务台等一般符号

81

控制及信号线路(电力及照明用)

82

原电池或蓄电池

83



原电池组或蓄电池组

84

带抽头的原电池组或蓄电池组

85

接地一般符号

86

接机壳或接底板

87

无噪声接地

88

保护接地

89

等电位

90

电缆终端头

91

电力电缆直通接线盒

92

电力电缆连接盒,电力电缆分线盒

93



控制和指示设备

94

报警启动装置(点式-手动或自动)

95

线型探测器

96

火灾报警装置

97

 98



 99

  易爆气体

 100

  手动启动


项目

种类

GB/T4728—98~2000新版符号

图形符号

说明

限定符号

电流和电压的种类

直流
电压可标注在符号右边,系统类型可标注在左边

交流
频率值或频率范围可标注在符号的右边

~50Hz

示例:50Hz

~100…60kHz

示例:交流,频率范围100kHz到600Hz

3/N~400/230V
50Hz

电压值也可标注在符号右边,相数和中性线数可标注在符号左边
示例:交流,三相带中性线,400/230V 50Hz
示例:交流,三相,50 Hz,具有一个直接接地点

3/N~50Hz/TN-S

且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N,3+N,现在规定只能用3/N)

+

正极性

负极性

N

中性(中性线)

M

中间线

导线和连接器件、插头插座、电缆终端头

端子和导线的连接

T型连接
在T型连接符号中增加连接点符号

导体的双重连接
形式2仅在设计认为必要时使用(如果是多重连接,在画图容易产生混淆时,连接的画黑点,不连接的不画黑点)

连接器件

接通的连接片

电阻器  一般符号
(矩形的长宽比约为3:1)

无源元件

电阻器

可调电阻器
(由电阻器一般符号和可调节性通用符号组成)

电容器

电容器,一般符号

半导体管和电子管

半导体二极管

半导体二极管一般符号

晶闸管

无指定形式的三极晶体闸流管
若没有必要指定控制撮的类型时,本符号用于表示反向阻断三极晶体闸流管

半导体三极管

PNP半导体管

集电极接管壳的NPN半导体管

NPN型半导体三极管

半导体管和电子管

光敏、光电子半导体

光电二极管
具有非对称导电性的光电器件

光电池

电机、变压器及变流器

直流电机

直流串励电动机

异步电动机

三相鼠笼式异步电动机

单相鼠笼式有分相绕组引出端的异步电动机

三相绕线式异步电动机

电机、变压器及变流器

变压器和电抗器

双绕组变压器
瞬时电压的极性可以在形式2中表示示例:
示出瞬时电压极性的双绕组变压器
注入绕组标记端的瞬时电流产生助磁通

三绕组变压器

常用的其他符号

接地、接机壳和等电位

接地,一般符号
地,一般符号
如果接地的状况或接地目的表达得不够明显,可加补充信息

抗干扰接地,无噪声接地

保护接地
此符号可代替接地一般符号以表示接地连接具有专门的保护功能,例如在故障情况下防止电击的接地

开关、控制和保护装置

两个或三个位置的触点

动合触点,也称常开触点
在许多情况下,也可作为,一般开关符号使用
注意,动触点必须偏向左边,且动触点与静触点是断开的

动断触点,也称常闭触点
注意动、静触点必须偏向右边,且动、静触点在图形符号上是连接的

先断合后的转换触点
注意将该符号与先合后断的转换触点区别开来。
常用于表示控制开关或继电器的触点

开关、控制和保护装置

延时触点

当操作器件被吸合时延时闭合的动合触点
注意起延时作用的圆弧符号的方向,它表明触点朝圆弧中心方向的运动是延时。该符号在IEC617—7中只有此唯一一种形式

当操作器件被释放时延时断开的动合触点

当操作器件被吸合时,延时断开的动断触点

当操作器件被释放时,延时断开的动断触点

测量仪表、灯和信号器

灯和信号器件

灯,一般符号
信号灯,一般符号
如果要求指示颜色,则在靠近符号处标出下列代码:
RD—红;YE—黄;GN—绿;DU—蓝;WH—白
如果要求指出灯的类型,则在靠近符号处标出下列代码:
Ne—氖;Xe—氙;Na—钠气;Hg—汞;I—碘;IN—白炽;EL—电发光;ARC—弧光;FL—荧光;IR—红外线;UV—紫外线;LED—发光二极管

闪光灯信号

电喇叭

电力照明和电信布置

插座和开关

(电源)插座一般符号

(电源)多个插座(示出三个)

带保护接点(电源)插座

具有护板的(电源)插座

开关,一般符号

暗装、密闭、防爆符号已取消

双极开关
该符号系GB4728—85标准,且是IEC617—1983标准的派生符号,必要时可部分采用

单极拉线开关

单极限时开关

 开关符号:

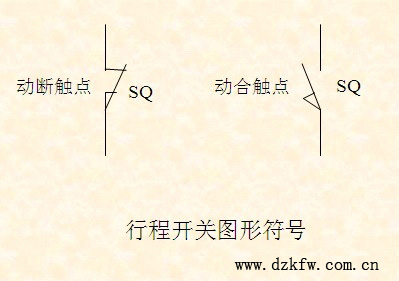

 行程开关行图形符号:

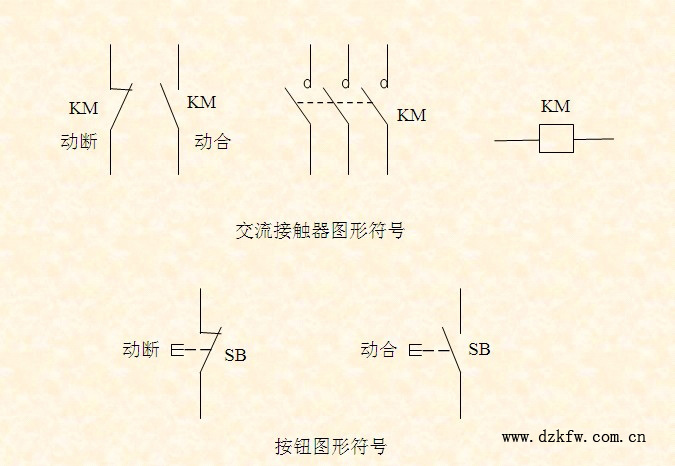

 按钮图形符号:

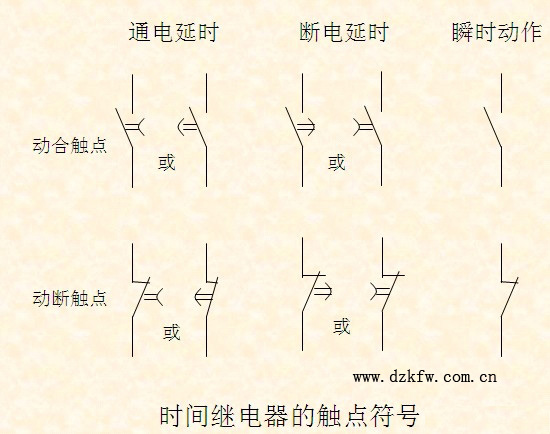

  时间继电器触点符号:
