三相电动机过载保护

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-16

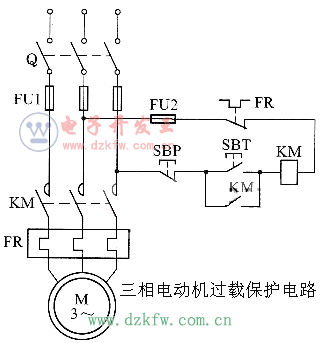

当电动机超载时,在一定的时间内及时切断主电源电路实现过载保护,是制冷装置中常采用的。图5-12是采用热继电器的过载保护电路。

三相电动机过载保护电路
    图5-12过载保护电路

    热继电器FR的发热元件串接在主电路上,紧贴热元件处装有双金属片,当电动机过载,双金属片受热弯曲到一定程度时便将脱扣器打开,从而使热继电器常闭触点FR断开,接触器KM失电释放,电动机立即停止运转,达到过载保护的目的。
