例如，对图(a)，当i1、i2分别由端纽a和d流入（或流出）时，它们各自产生的磁通相助，因此a端和d端是同名端（当然b端和c端也是同名端）；a端与c端（或b端与d端）称异名端。有了同名端规定后，像图4(a)所示的互感线圈在电路中可以用图4(b)所示的模型表示，在图(b)中，设电流i1、i2分别从a、d端流入，磁通相助，如果再设各线圈的 u、i为关联参考方向，那么两线圈上的电压分别为   |

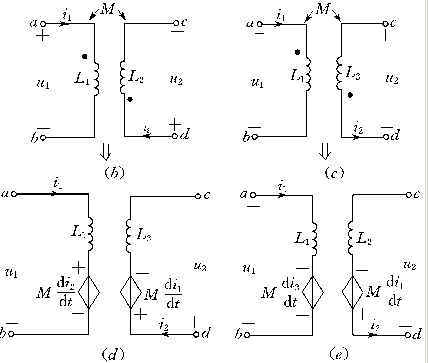

对于已标定同名端的耦合电感，可根据u、i的参考方向以及同名端的位置写出其u-i关系方程。 也可以将耦合电感的特性用电感元件和受控电压源来模拟，例如图(b)、(c) 电路可分别用(d)、(e) 电路来代替。可以看出：受控电压源（互感电压）的极性与产生它的变化电流的参考方向对同名端是一致的。 这样，将互感电压模拟成受控电压源后，可直接由图(d)、 (e)写出两线圈上的电压，使用这种方法，在列写互感线圈u—i关系方程时，会感到非常方便。
