用万用表判定三相异步电动机绕组同名端

作者:佚名    文章来源:本站原创    点击数:    更新时间:2014-11-26

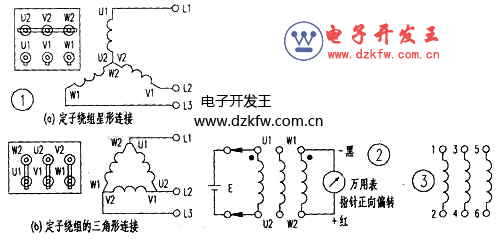

三相异步电动机定子绕组 UI-U2 、 V1-V2 、 W1-W2 的星形和三角形连接的接线盒图如图— 1 所示广曲图可知三相异步电机星形连接是定手绕组的首端 ( 或尾端 ) 相连接;而三相异步电机三角形连接则是一相定子绕组的首端和另一相定手绕组的尾端相连。也就是不论是星形连接还是三角形连接,在维修电机时关键是首先要判定三相异步电机的三相定手绕组及其首尾端,笔者结合自身的教学实践经验,归纳了两种利用万用表快速有效判定三相异步电机绕组首尾端的方法。

步骤一:首先将万用表置 R × 100 挡,对电动机接线盒六根引出线,两条两条地分别进行测量,确定三相绕组。

具体方法;将红(或黑 ) 表笔接其中一根引出线;黑(或红)表笔依次接触另外的五根引出线;通路(指偏转较大,阻值较小 ) 的两个出线端为一相,并作好标记 ( 建议以打结或涂色为识别标记)以便和后面的两相作区分,以此类推将六条引出线分成三组 ( 见图 2 所示 ) 。

步骤二:将万用表置电流微安挡,如图接线检测确定两相绕组的首尾端。

具体方法:

(1) 将万用表置电流微安挡; (2) 万用表红、黑表笔接电动机其中一绕组的两个端点; (3) 然后将电动机其他一相的两个端点先后接触千电池 ( 或取出万用表中的电池用作试验 )E(9V 或 1 . 5V 电池 ) 的负极和正极; (4) 若万用表指针正向偏转,则电池正极所接线头与万用表负端 ( 黑表笔 ) 所接线头为同名端;反之则电池负极所接线头与万用表负瑞 ( 黑表笔 ) 所接线头为同名端;如图所示用黑点所标为首端 ( 或尾端 ) 即同名端。用同样的方法,再判定另一相的首尾端。

方法二:星形连接测定法步骤一:确定三相绕组 ( 方法同上,注意每一相检测出来之后均应作简单而明确的标志;以便区分三相定子绕组 ) 。

步骤二:星形连接确定三相绕组首端和尾端 1. 具体方法: (1 )将万用表置微安挡; (2) 将三相异步电动机三个绕组的各一端短接在一起接红表笔,将另三端也接在一起,然后接到黑表笔;( 3) 匀速转动电动机,观察指针偏转情况。

(4) 若指针几乎没有偏转,则各绕组所选的三根接在一起的线端即为同名端 { 如图 3 所示 ) 。否则应进行换线调整。

2. 换线规律:

(1) 将三绕组分别标示首尾,并预定端号。

(2) 将其中一组 ( 假定为⑤—⑥端 ) 绕组始终固定不变,作为基准。

<3) 另外两组中任意一组的首尾对掉后,按具体方法 (1) -( 4 )判别。若仍有偏转,则将另一组的首尾对掉,再按具体方法《 1) — (4) 判别,必定能判别出正确的同名端。

三相异步电动机绕组同名端

Tags:三相电机,同名端,判定
