控制系统中的AI、AO、DI、DO是什么意思——模拟量输入输出_数字量输入输出

作者:佚名    文章来源:网络    点击数:5848    更新时间:2023/6/21

前言

  控制系统中AI、AO、DI、DO是集散控制系统中模块上常见的一些基本标注,好处就是便于分清什么类型量的设备,方便前期的产品选型及后期的维修与保养。
  同时将现场模拟量仪表和开关量设备等进行清晰分类,便于后期仪表和设备的弱电信号接线。

一、AI , AO , DI, DO 的意思

其实很简单,AI、AO、DI、DO它们都是英文名称的首字母简写。

  • A的英文全称Analog(模拟量)
  • D的英文全称Digital(数字量)
  • I的英文全称Input(输入)
  • O的英文全称Output(输出)

AI表示的是模拟量输入,AO是模拟量输出,DI是数字量输入,DO是数字量输出。

字母 含义
AI 模拟量输入
AO 模拟量输出
DI 数字量输入
DO 数字量输出

二、 AI , AO , DI, DO 的功能

  1. AI模拟量输入
    功能:把被控对象模拟量转换成计算机能识别的数字信号。被控对象模拟量有:温度、压力、流量、液位、成分。还有热电偶、热电阻输入卡件。把这些卡件统称为AI输入模块或AI输入设备。
  2. AO模拟量输出
    功能:把计算机的输出数字信号转换成外部过程控制仪表或装置能够接受的模拟量信号。目的:就是驱动现
    场各类执行机构的控制。例如现场的电动调节阀、气动调节阀等的控制。
  3. DI数字量输入
    功能:把生产过程中只有两种状态的开关量信号转换成计算机可识别的信号形式。例如现场的限位开关、继电器、电动机等开关量状态。
  4. DO数字量输出
    功能:把计算机输出的二进制代码来表示的开关量信号转换成能对生产过程进行控制或显示状态的开关量信号。例如现场的指示灯亮/灭、电机的启/停、阀门的开/关、继电器的通/断等开关量的状态控制与状态显示。

    在集中控制系统中,比如PLC控制或DCS控制系统中,常听到DI,DO,AI,AO信号 ,这是大家为了表达方便用的简称,是相对于PLC或DCS控制柜本身一种输出量和输入量的说法,为便于大家学习以举例的方法向大家说明。注意:所有的输入输出信号以机柜为参照,否则会混淆。

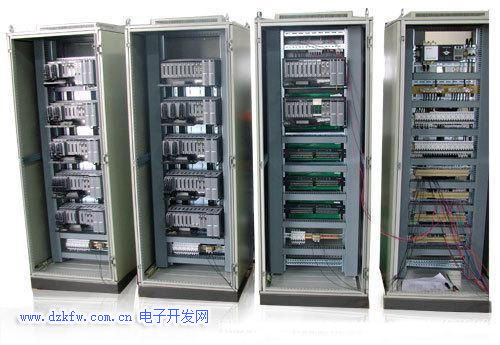

        输入输出机柜

输入输出机柜



1. DI信号:数字输入信号(digital input)

    所谓数字信号,及高电平1和低电平0,在控制上也就是断开或闭合,DI就是一个开关量的输入信号,给PLC或DCS一个断开和闭合的命令,和常开启动按钮开关一样,按下就是一个闭合信号;常用于状态的显示,比如断路器合闸了,在DCS画面显示闭合。

2. DO信号:数字输出信号(digital output)

    是一种开关量的输出信号,即PLC发出一个启动或停止的信号给设备,使设备启动;比如电机的启动,通过DCS认为发出启动命令,电机控制回路接通,接触器得电吸合,电机启动;功能和启动按钮一样。

3. AI信号:模拟量输入

    所谓模拟量即4-20mA或0-10V的电流或电压信号,输入到DCS中,经过变换,还原出原来的值,比如电流值到DCS中显示出来;电流互感器二次值(5A)经过电流变送器转换成4-20mA信号(5A对应20mA),输入到DCS机柜,经过转换,在DCS中显示实际的电流值。

4. AO信号:模拟量输出

    和AI相反,AO是DCS输出4-20mA或0-10V信号,去控制设备的运行参数;比如,变频器的速度控制过程,以40HZ为例,通过远程DCS控制,认为给定参数值:40HZ,DCS同样发出一个对应的模拟量电流值,在4-20mA范围内(20mA对应50HZ),信号传入到变频器的控制器,变频器按照要求运行在40HZ。

总结

以上就是工业控制系统中AI、AO、DI、DO的含义及功能详解。

本文章内容源于网络、工业书籍等,由本账号收集整理,供参考,望共同进步;如有侵权,联系删除。
