三菱PLC传送指令MOV和比较指令CMP程序设计

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-01-28
三菱PLC的传送指令MOV,和比较指令CMP程序设计中最常用的指令。学会掌握这两个指令将会使程序设计更简单,设计出的程序更显智能化。
MOV指令:MOV指令是功能指令中的基础指令,是最常用的指令。MOV传送指令简单说就是把一个值赋予另一个值。我们把被传送值叫源址S。那么S里有哪些操作数(被传送值)呢?它包括KnX,KnY,KnM,KnS,T,C,D,V,Z,K,H。WWW.DZKFW.COM.CN版权所有
被传送值传送到的地址为D。那么D有那些数值呢?KnY,KnM,KnS,T,C,D,V,Z。
举例说明它的用法。
1:MOV K5 D0。意思就是说把常数K5写入D0。使D0=K5。上面说的常数K,H在程序执行中自动转化为二进制写入D0。
2:MoV k5 k1y0]就是把5这个数转化为2进制、即是0101。以二进制的数值控制组合位原件Y0到Y3的状态。 0为低电位、1为高电位体现在1组(k1)也就是4个输出口上、由y0开始也就是y3 y2 y1 y0 ,对应0101则y0和y2输出。y1和y3停止。
3: MOV K1X0 K1Y0。 就是相当于输入口的状态控制输出口的状态。如输入口X接通(ON),则相应输出口Y有输出(ON),反之亦然。
4:MOV D2 K2Y10。和例2类似,执行功能是D2所存的二进制数的位值控制Y10~Y17的状态。如(D2)=K10,则二进制数为00001010,对应Y1,Y3输出,其余停止。
CMP比较指令。CMP指令和MOV指令一样,是功能指令常用指令之一。它是对两个数据进行比较判别,并根据判别结果进行处理。在实际应用中,常常只需要其中一个判别结果。这时,程序中需要编写需要的程序段。终址位元件D也可直接和母线相连。比较指令的表现形式:

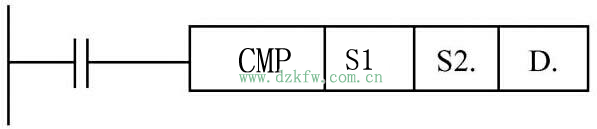

三菱PLC比较指令cmp的表现形式
那么S1,S2代表哪些数值呢?它们代表的数值相同,分别为KnX,KnY,KnS,KnM,C,T,D,V,Z,K,H。
D又代表哪些数值呢?它代表值有三个,M,S,Y。
我们两个数比较有三种结果,>,<,=下面举例说明。

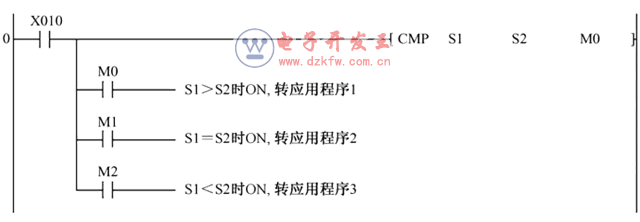

三菱plc的比较指令CMP
当常开触点X010闭合,则比较指令执行。它分三种情况:1,当S1>S2时M0执行。2,当S1=S2则M1闭合。3,当S1今天说两个功能指令,MOV,COP。三菱的功能指令一百多条,常用的不多,大致分为两大类:一类是基础性的指令;一类是高级应用指令。基础性指令指步进指令、程序流程指令、传送指令和比较指令、位移指令、数值运算指令和部分数据处理指令。这类指令是编程中最常用的指令,在一般控制程序中都用得上,对这类功能指令一定要熟练掌握。在以后的篇章里介绍这两个指令在生产工艺中的应用。
