梯形图实例:三菱PLC时钟写入与读出指令应用

作者:佚名    文章来源:本站原创    点击数:5053    更新时间:2018-12-21

 利用手头的三菱FX1N系列plc学习时钟控制,主要是利用三菱plc的时钟写入与读出指令 ,对室内的采暖设备实现定时开启与关闭。本例 控制即是实现对室内的采暖设备在早5时开启,6时30分关闭,晚22时开启,23时30分关闭。

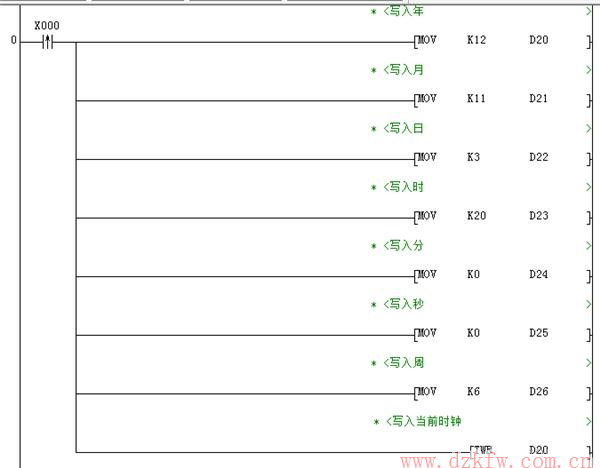

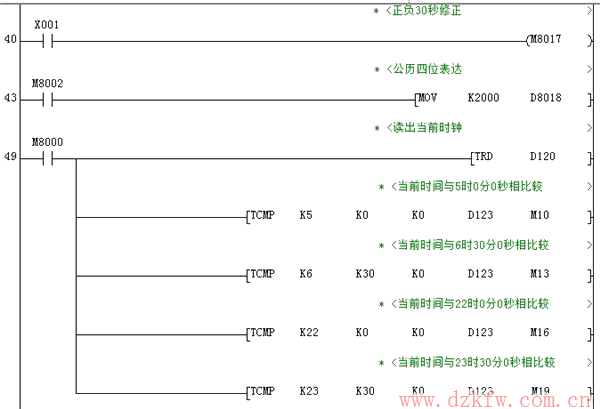

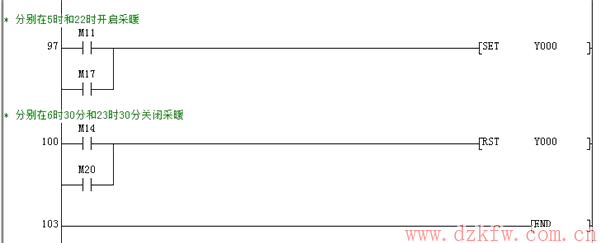

程序参照 如下图 所示:

三菱PLC时钟写入与读出指令应用梯形图实例

三菱PLC时钟写入与读出指令应用梯形图实例
