三菱PLC的区间比较指令ZCP

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-20

区间比较指令ZCP是将一个源操作元件S3的数值与另两个源操作元件S1和S2的数值进行比较,并将结果送到目标操作元件D中。

三菱PLC的区间比较指令ZCP

实际应用例:
      自动剪板机。plc的Y0 Y1 Y2分别与变频器的高速、低速、制动端子相连,当按下启动按钮X000时,电机开始送料,同时计数开始(转数)。电机高速运行,若计数器的设定值为1000、1200,则当计数器K值满足1000<K<1200时,电机低速运行;当计数器K值满足K>1200时,电机制动。剪刀动作开始。
程序:
RST:复位指令
C251: 高速计数器
ZCPP:区间比较脉冲执行

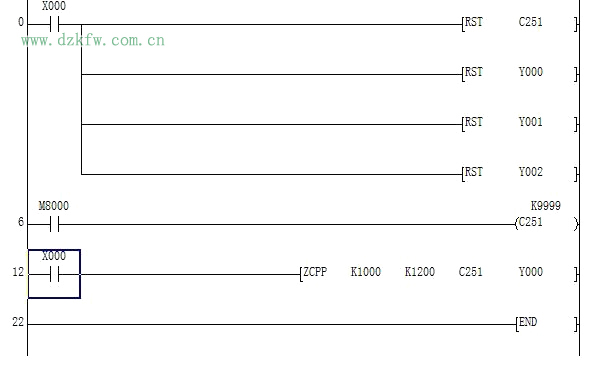

三菱PLC的区间比较指令ZCP应用的梯形图
            愿与爱好者共同交流探讨。
