LED阻容降压电源电阻怎么用

作者:佚名    文章来源:本站原创    点击数:486    更新时间:2024/4/24

电容的阻抗公式是Z=1/(jωC)=1/(j*2πfC)

在公式中,Z是阻抗,j是虚数单位,ω是圆频率,C是电容器的容量。圆频率ω等于2π乘以频率f,因此,阻抗Z可以表示为Z=1/(j*2πfC)。这个公式表明电容的阻抗与频率f和电容C有关,频率越高,电容的阻抗越小,容抗越小。

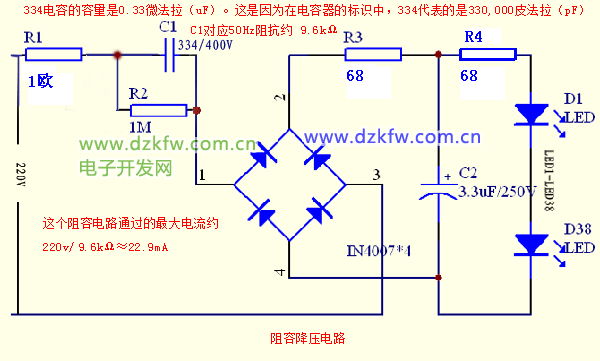

阻容降压电路详解

上图中R2为电容的放电电阻。R3、R4和C2组成一个T形滤波电路,目的是降低交流电整流后的纹波系数,降低LED灯的闪烁感.
如果一定要去掉其中一个电阻的话,建议去掉R3,因为电容C3的滤波效果,与负载大小有关:电容量不变的情况下,负载越大滤波效果越好.
电阻R1的作用主要是在接通电源的瞬间,限制电容C1充电的浪涌电流.
