MOS管发热的原因

作者:佚名    文章来源:本站原创    点击数:602    更新时间:2024/4/3

MOS管发热的原因主要包括以下几点:

  1. 电路设计问题:MOS管工作在线性的工作状态,而不是在开关状态,导致MOS管导通过程时间过长,从而发热。
  2. MOS管驱动频率太高:频率与导通损耗成正比,过分追求体积,也会导致频率提高,MOS管上的损耗增大,从而发热。
  3. 散热设计不足:没有做好足够的散热设计,导致通过漏极和源极的导通电流ID过大,即使ID小于最大电流,也可能发热严重。
  4. MOS管的选型问题:RDS(ON)这个关键参数的变化是导致发热的主要原因。
  5. 负载过大:特别是大电阻,也会导致MOS管发热。
  6. 环境温度过高:比如在高温车间,也会使MOS管更容易发热。
  7. 电源电压过低:也会导致MOS管发热。
  8. 过流保护动作后未切断电路:使电流长时间过大造成过热。

为了解决这些问题,可以采取以下措施:

  1. 降低工作温度。
  2. 改善工作环境。
  3. 减小负载。
  4. 改善散热条件。
  5. 过流保护动作时及时断开电源。
  6. 定期检查和更换器件。

做电源设计,或者做驱动方面的电路,难免要用到场效应管,也就是人们常说的MOS管。MOS管有很多种类,也有很多作用。做电源或者驱动的使用,当然就是用它的开关作用。接下来我们来了解MOS管发热五大关键技术。

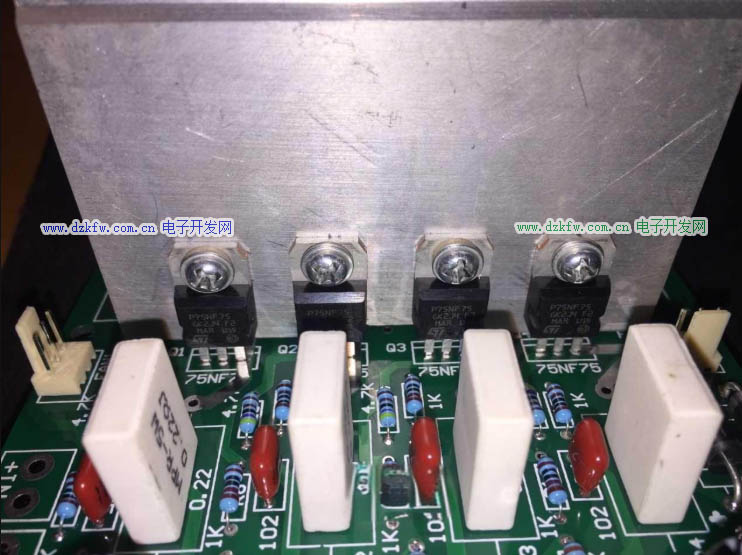

MOS管散热

1、芯片发热

本次内容主要针对内置电源调制器的高压驱动芯片。假如芯片消耗的电流为2mA,300V的电压加在芯片上面,芯片的功耗为0.6W,当然会引起芯片的发热。驱动芯片的最大电流来自于驱动功率MOS管的消耗,简单的计算公式为I=cvf(考虑充电的电阻效益,实际I=2cvf,其中c为功率MOS管的cgs电容,v为功率管导通时的gate电压,所以为了降低芯片的功耗,必须想办法降低c、v和f.如果c、v和f不能改变,那么请想办法将芯片的功耗分到芯片外的器件,注意不要引入额外的功耗。再简单一点,就是考虑更好的散热吧。

2、功率管发热

功率管的功耗分成两部分,开关损耗和导通损耗。要注意,大多数场合特别是LED市电驱动应用,开关损害要远大于导通损耗。开关损耗与功率管的cgd和cgs以及芯片的驱动能力和工作频率有关,所以要解决功率管的发热可以从以下几个方面解决:A、不能片面根据导通电阻大小来选择MOS功率管,因为内阻越小,cgs和cgd电容越大。如1N60的cgs为250pF左右,2N60的cgs为350pF左右,5N60的cgs为1200pF左右,差别太大了,选择功率管时,够用就可以了。B、剩下的就是频率和芯片驱动能力了,这里只谈频率的影响。频率与导通损耗也成正比,所以功率管发热时,首先要想想是不是频率选择的有点高。想办法降低频率吧!不过要注意,当频率降低时,为了得到相同的负载能力,峰值电流必然要变大或者电感也变大,这都有可能导致电感进入饱和区域。如果电感饱和电流够大,可以考虑将CCM(连续电流模式)改变成DCM(非连续电流模式),这样就需要增加一个负载电容了。

3、工作频率降频

这个也是用户在调试过程中比较常见的现象,降频主要由两个方面导致。输入电压和负载电压的比例小、系统干扰大。对于前者,注意不要将负载电压设置的太高,虽然负载电压高,效率会高点。对于后者,可以尝试以下几个方面:a、将最小电流设置的再小点;b、布线干净点,特别是sense这个关键路径;c、将电感选择的小点或者选用闭合磁路的电感;d、加RC低通滤波吧,这个影响有点不好,C的一致性不好,偏差有点大,不过对于照明来说应该够了。无论如何降频没有好处,只有坏处,所以一定要解决。

4、电感或者变压器的选择

终于谈到重点了,我还没有入门,只能瞎说点饱和的影响了。很多用户反应,相同的驱动电路,用a生产的电感没有问题,用b生产的电感电流就变小了。遇到这种情况,要看看电感电流波形。有的工程师没有注意到这个现象,直接调节sense电阻或者工作频率达到需要的电流,这样做可能会严重影响LED的使用寿命。所以说,在设计前,合理的计算是必须的,如果理论计算的参数和调试参数差的有点远,要考虑是否降频和变压器是否饱和。变压器饱和时,L会变小,导致传输delay引起的峰值电流增量急剧上升,那么LED的峰值电流也跟着增加。在平均电流不变的前提下,只能看着光衰了。


Tags:MOS管,发热
责任编辑:admin
