电感实物图,七种常用的电感线圈,你都知道吗?

作者:佚名    文章来源:本站原创    点击数:3669    更新时间:2023-02-19

    电感线圈,是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯。线圈的电感用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(μH),1H=10^3mH=10^6μH。其常见的种类主要有以下七种:

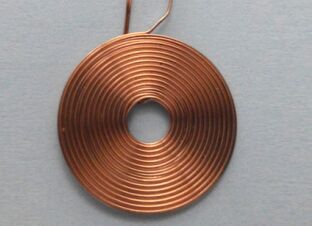

  1、单层线圈

  单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。说白了就是一根线圈水平方向一圈一圈的绕制而成,常见的应用如:晶体管收音机中波天线线圈。


  2、蜂房式线圈


  如图所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。而其旋转一周,导线来回弯折的次数,常称为折点数。蜂房式绕法的优点是体积小,分布电容小,而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制,折点越多,分布电容越小。


  3、铁氧体磁芯和铁粉芯线圈


  线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯,可增加电感量和提高线圈的品质因素。


  4、铜芯线圈


  铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变电感量,这种调整比较方便、耐用。

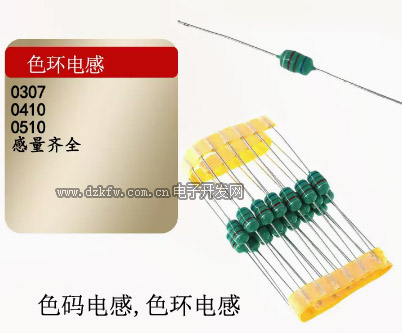

  5、色码电感线圈

 色码电感线圈,色环电感
  色码电感线圈是一种高频电感线圈,它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。它的工作频率为10KHz至200MHz,电感量一般在0.1uH到3300uH之间。色码电感器是具有固定电感量的电感器,其电感量标志方法同电阻一样以色环来标记。其单位为uH。


  6、阻流圈

  阻流圈,又名扼流圈,抗扼交变电流的电感性线圈。在电路中的作用是限制交流电流通过,可以分为高频阻流圈和低频阻流圈。其低频阻流圈又可分为滤波阻流圈和音频阻流圈。

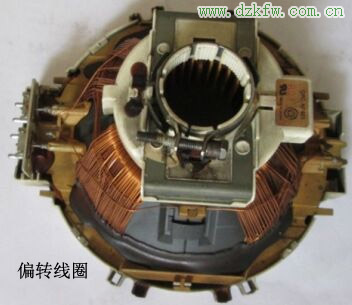

  7、偏转线圈

  偏转线圈是CRT显像管的重要组成部件,用以实现图像的行场扫描功能。偏转线圈是套在显像管的锥体部位并与基板上的扫描电路连接。常见应用:电视成像的原理普通电视的显象管又叫阴极射线管,阴极射线管主要有五部分组成:电子枪,偏转线圈,荫罩,荧光粉层及玻璃外壳。
