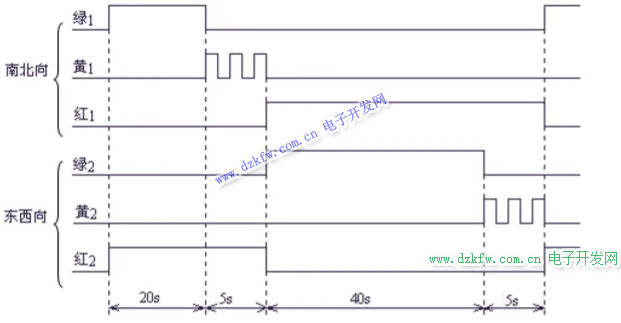

1、项目描述 某交通信号灯采用PLC控制。信号灯分东西、南北两组，分别有红黄绿三种颜色，假设东西方向交通比南北方向繁忙一倍，因此东西方向的绿灯通行的时间多一倍。其控制要求按照图时序控制图所示，按下启动按钮开始工作，按下停止按钮停止工作，“白天黑夜”选择开关闭合时为黑夜工作状态，这时只有黄灯闪烁，断开时按时序控制图工作

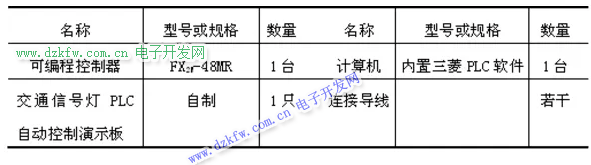

工具/原料

• PLC
• 计算机

方法/步骤

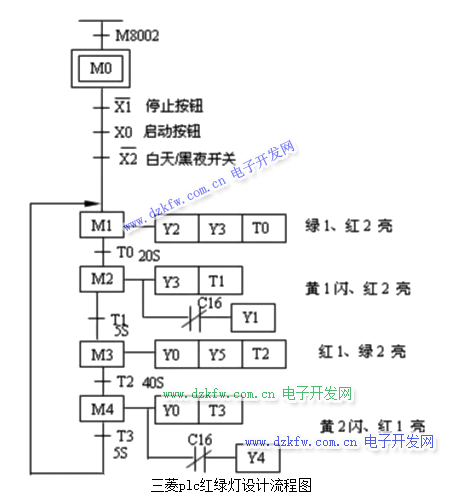

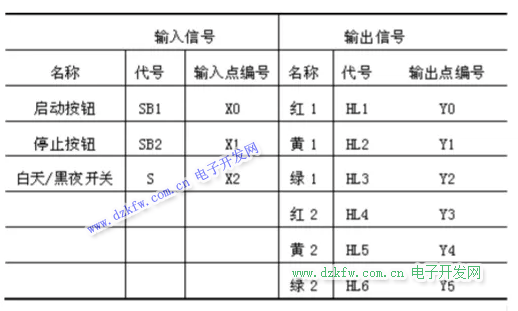

1. 三菱PLC交通灯3 当PLC进入RUN状态，M0得电自锁。当白天/黑夜开关S断开，此时动断触点X2闭合，因停止按钮是断开的，X1动断触点闭合，此时按下启动按钮，动合触点X0闭合，因此状态由M0转到M1，Y2、Y3得电，红2、绿1灯亮。延时20秒后，状态由M1转到M2，红2、

   1闪（闪烁由图9-11中的C16实现）。



2. 又延时5秒后，状态由M2转到M3，红1、绿2灯亮。延时40秒后，状态由M3转到M4，红1亮、黄2闪。又延时5秒后，状态由M4转回到M0，执行下一循环。



3. 当白天/黑夜开关S闭合时，只有黄灯的闪烁，问题是这样解决的： M8012（PLC机内内部产生100ms时钟脉冲的特殊辅助继电器），其线圈由PLC自动驱动，即 PLC通电后M8012保持100ms的周期振荡，利用其动合触点驱动计数器线圈C16



   END

继续

1. 当C16累计到10个脉冲时（1s时间），计数器C16动作，C16动合触点驱动时间继电器T4，T4定时1s后动作，T4动合触点闭合将C16复位，其后周而复始，使C16线圈接通1s后又断开1s，



2. 动断触点C16接到控制线圈Y1和Y4回路，使Y1和Y4时而接通1s时而断开1s，从而产生了在黑夜开关S闭合时黄灯闪烁的效果，其梯形图程序见图

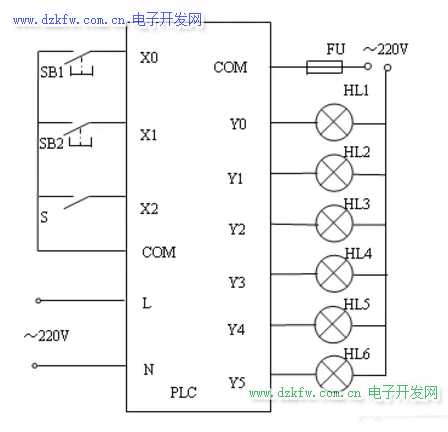

3. 当按下停止按钮，X1闭合，其动断触点X1分别接到Y0~Y5的线圈回路，使断电，所有灯灭。同时使程序从MO后不再执行。 2.4 运行并调试程序 (1)将梯形图程序输入到计算机。(2)按图9-11所示连接好PLC的输入与输出端，将PLC与计算机连接好（3）对程序进行调试运行。 将S闭合，按下启动按钮SB1，观察HL1～HL6的指示状态。将S打开，按下启动按钮SB1，观察HL1～HL6的指示状态。按下停止按钮，再观察HL1～HL6的指示状态



   END

注意事项

• 程序调试
• 代码无误
