冰箱压缩机结构原理

冰箱压缩机是冰箱制冷系统的“心脏”，其核心作用是将低温低压的制冷剂气体压缩成高温高压的气体，并推动制冷剂在管路中循环，从而实现热量的转移（吸热与放热）。其结构主要由机械压缩部分和驱动与辅助部分组成，不同类型的压缩机（如往复式、旋转式）结构略有差异，但基本压缩原理一致。

一、 冰箱压缩机的核心结构

1. 机械压缩部分（工作腔体）

• 气缸与活塞（往复式）或气缸与转子（旋转式）：气缸是制冷剂被压缩的腔体。往复式压缩机通过活塞在气缸内的往复运动改变腔体容积，旋转式压缩机通过转子在气缸内的旋转运动改变腔体容积。
• 吸排气阀片：控制制冷剂气体的单向流动。吸气阀片在气缸内压力降低时打开，吸入低温低压气体；排气阀片在气缸内压力升高时打开，排出高温高压气体。
• 曲轴与连杆（往复式）或偏心轴（旋转式）：将电动机的旋转运动转化为活塞的往复运动，或直接带动转子旋转。

2. 驱动与辅助部分

• 电动机（定子与转子）：压缩机的动力源，通电后产生旋转或磁场，带动机械压缩部分工作。
• 机壳与机架：全封闭式结构，内部充有冷冻油，用于润滑运动部件、密封制冷剂、降低噪音和散热。
• 减振与消音装置：如悬挂弹簧，用于平衡运动部件的惯性，降低运行噪音。
• 管路接口：包括吸气管（粗管，连接蒸发器，吸入低温低压气体）、排气管（细管，连接冷凝器，排出高温高压气体）和工艺管（维修时抽真空或加注制冷剂用）。

二、 冰箱压缩机的工作原理

1. 往复式压缩机原理（传统主流）

• 吸气过程：电动机带动曲轴旋转，通过连杆带动活塞向下移动，气缸内容积增大、压力降低，吸气阀片打开，低温低压的制冷剂气体被吸入气缸。
• 压缩过程：活塞向上移动，气缸内容积减小，气体被压缩，压力和温度急剧升高，吸气阀片关闭。
• 排气过程：当气缸内压力升高到大于排气管内压力时，排气阀片打开，高温高压的气体被排出，进入冷凝器。
• 此过程周而复始，实现制冷剂的连续压缩与循环。

2. 旋转式压缩机原理（现代变频主流）

• 电动机直接带动偏心轴和旋转活塞（滚动转子）在气缸内旋转，气缸内被分隔成不同的腔室。
• 随着转子的旋转，腔室容积发生周期性变化，实现吸气、压缩、排气的连续循环。旋转式压缩机无吸气阀，结构更紧凑，效率更高，振动和噪音更小。

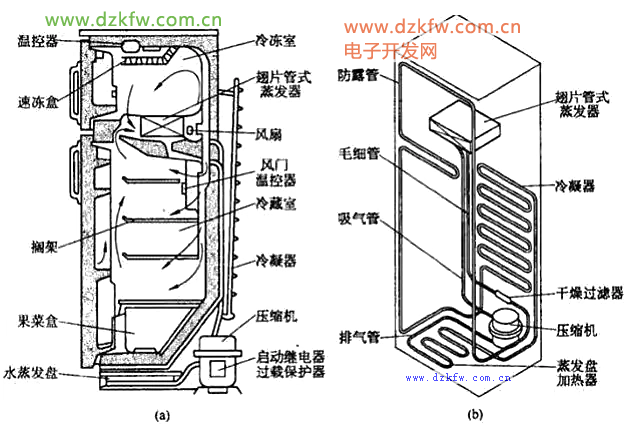

三、 压缩机在制冷循环中的位置

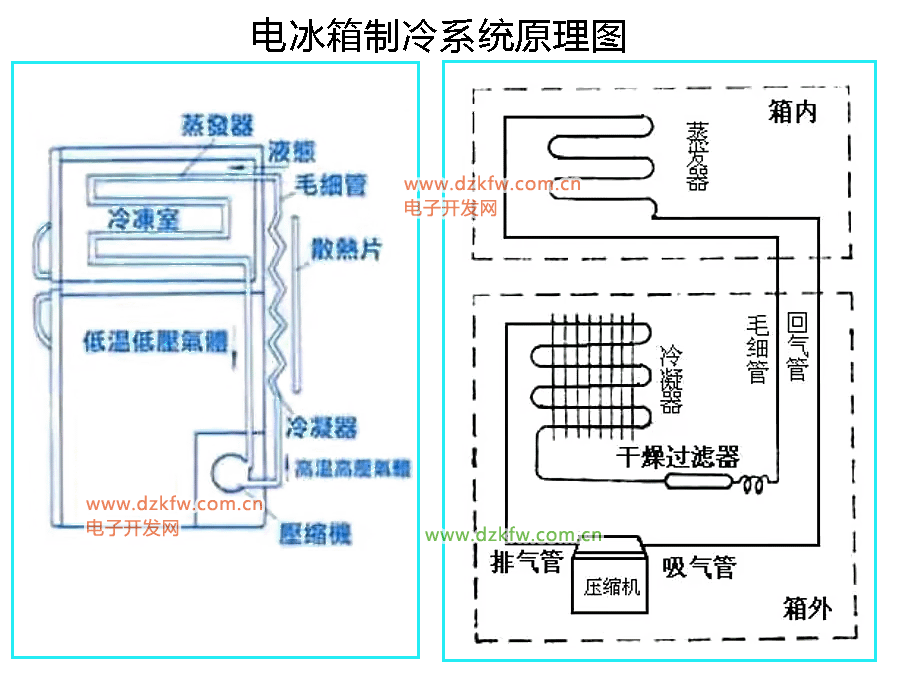

压缩机、冷凝器、毛细管（节流装置）和蒸发器共同构成冰箱的封闭制冷循环。压缩机排出的高温高压气体在冷凝器散热液化，经毛细管节流降压后，在蒸发器内吸热气化，最后回到压缩机，完成热量搬运。

冰箱不制冷原因分析

 电冰箱不制冷的原因多种多样，按排查的难易程度和故障类型，可归纳为以下五大类：

一、 基础操作与环境问题（最常见，可自行排查解决）

1. 温度设置不当：温控档位设置过低（如机械档位调至0档停机档）或过高，或电子控温模式误调至“节能/假日”模式，导致压缩机不启动或制冷效果差。
2. 门封条老化或关不严：门封条老化、变形、沾有油污，或门体被食材卡住，导致冷气持续外泄，冰箱虽运行但内部温度降不下来。
3. 食材存放不当：冰箱内食物塞得过满，遮挡了出风口或回风口，导致冷气无法循环；或放入大量热食，导致冰箱制冷负荷过载。
4. 散热不良：冰箱紧贴墙壁、被杂物遮挡，或冷凝器（背部/底部）积灰严重，导致压缩机散热不良，制冷效率骤降。
5. 环境温度异常：冬季环境温度过低（如低于5℃）且未开启低温补偿开关，导致压缩机无法正常启动；或夏季频繁开关门，冷量流失严重。
6. 电源问题：插头松动、插座接触不良或跳闸，导致冰箱实际未通电。

二、 简单配件故障（可自行排查或低成本更换）

1. 化霜系统故障（风冷冰箱常见）：化霜器（加热管）或化霜传感器损坏，导致蒸发器结厚冰（冰堵），堵塞出风口，冷量无法吹出。
2. 风扇故障（风冷冰箱常见）：风扇电机烧坏或扇叶被冰块/杂物卡住，导致冷量无法循环，表现为冰箱运行但无冷风。

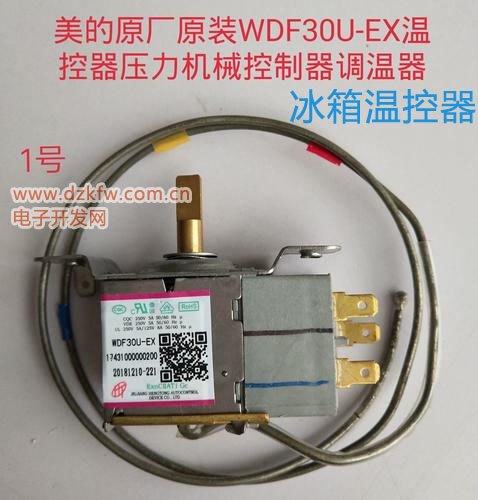

3. 温控器故障：温控器老化或触点烧蚀，导致无法向压缩机发送启动信号，表现为冰箱通电但压缩机不工作。
4. 门灯开关故障：门灯开关老化卡滞在“开门”状态，导致冰箱误以为门未关严，自动切断制冷。

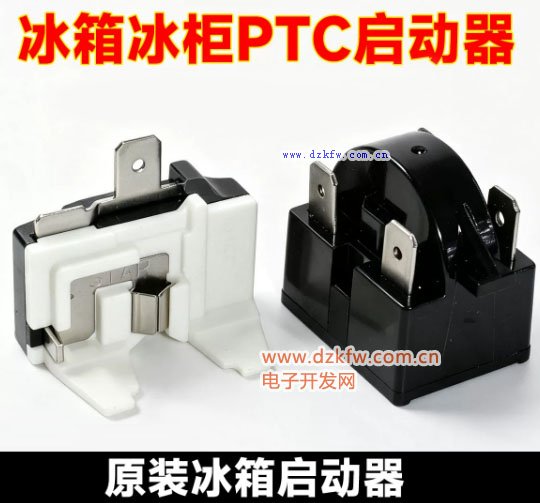

5. 冰箱启动器是控制压缩机启动的关键小零件，启动器‌坏了会导致冰箱不制冷或压缩机不转‌，自己买配件换通常只需十几元，比请师傅上门划算得多 。‌‌‌

三、 核心硬件故障（需专业检修）

1. 压缩机故障：压缩机卡缸、烧线圈或启动器/过载保护器损坏，导致压缩机无法正常启动（无嗡嗡声）或启动后异响、频繁停机，完全无制冷效果。
2. 制冷剂泄漏（缺氟）：制冷管路老化、磕碰导致制冷剂（氟利昂）泄漏，表现为压缩机不停机但制冷效果逐渐变差，或完全不制冷，管路处可能伴有油渍。
3. 管路堵塞：毛细管或干燥过滤器堵塞，导致制冷剂无法循环，表现为压缩机正常运行，但冰箱两侧不发热，完全无制冷效果。
4. 变频板故障（变频冰箱）：变频板烧坏，导致压缩机无法正常调速或启动，面板可能显示故障码。

四、 系统与使用维护问题

1. 蒸发器冰堵：直冷冰箱结霜过厚（超过5cm）未及时除霜，严重阻碍换热，导致制冷效率降低。
2. 排水孔堵塞：冷藏室排水孔堵塞，导致内部积水结冰，影响蒸发器换热效率。

排查建议：建议按“先易后难”的顺序进行排查，先检查温度设置、门封密封、食物存放和散热空间，再听压缩机声音、观察结霜情况，最后针对硬件故障联系专业维修人员。
