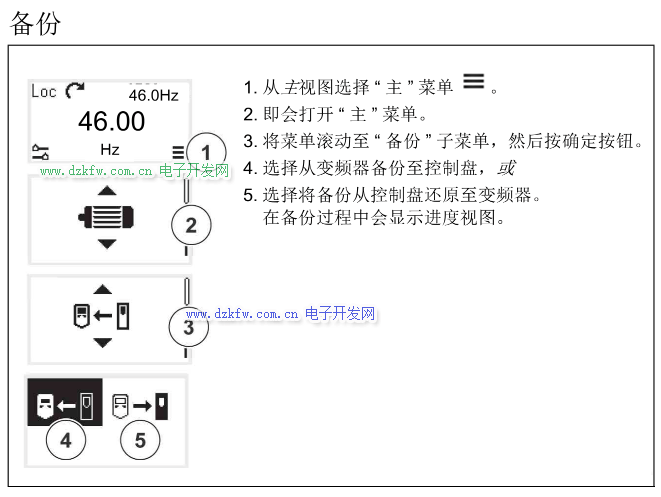

ABB ACS530变频器数据备份操作方法

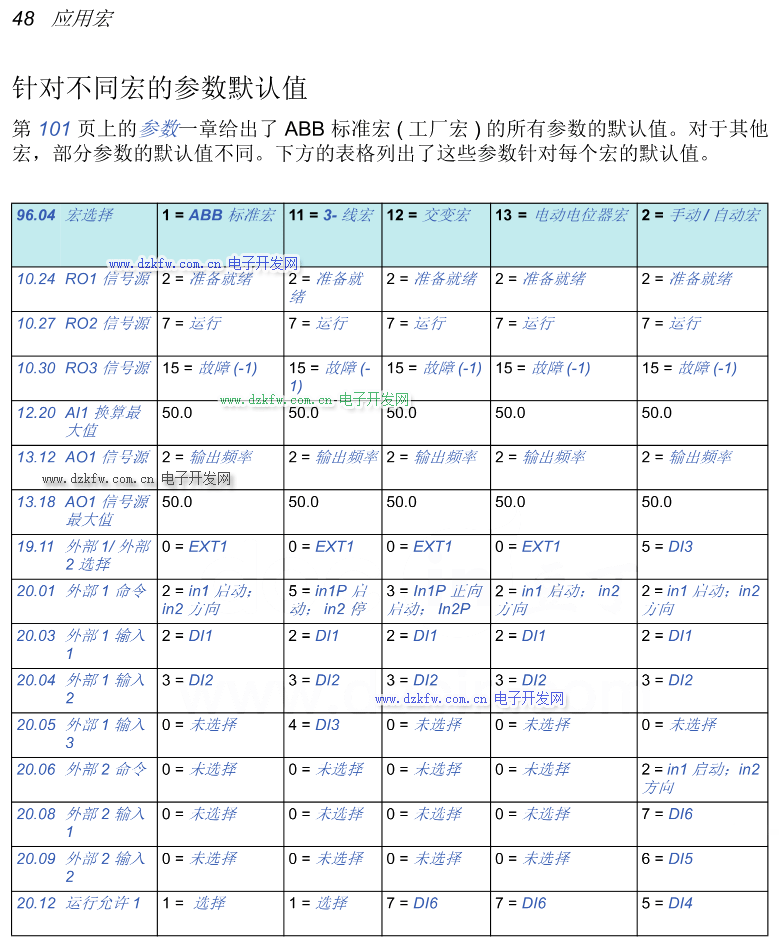

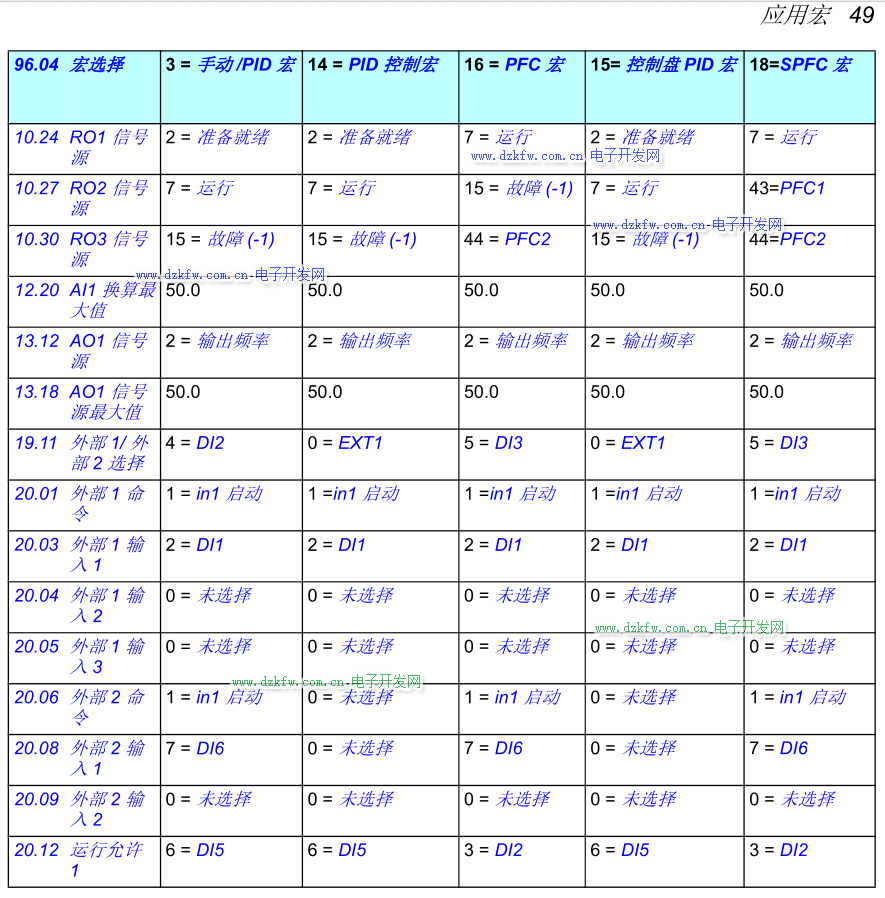

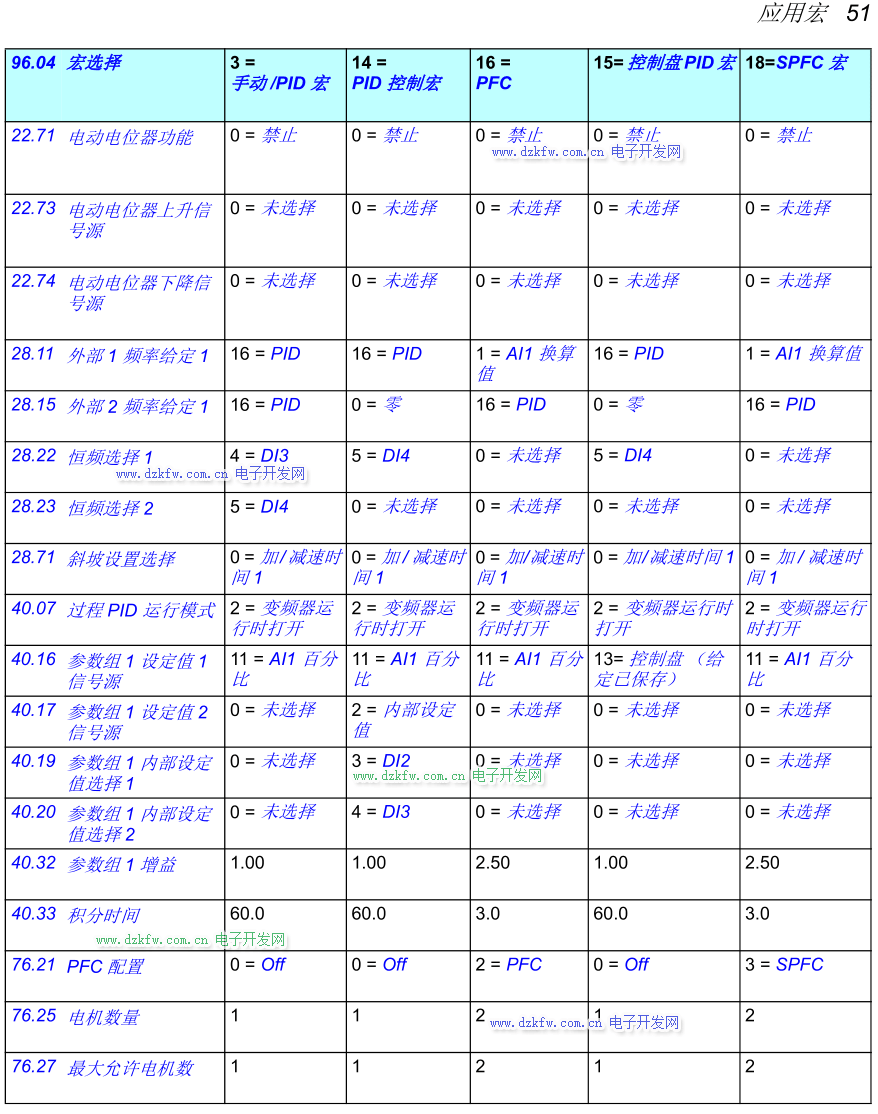

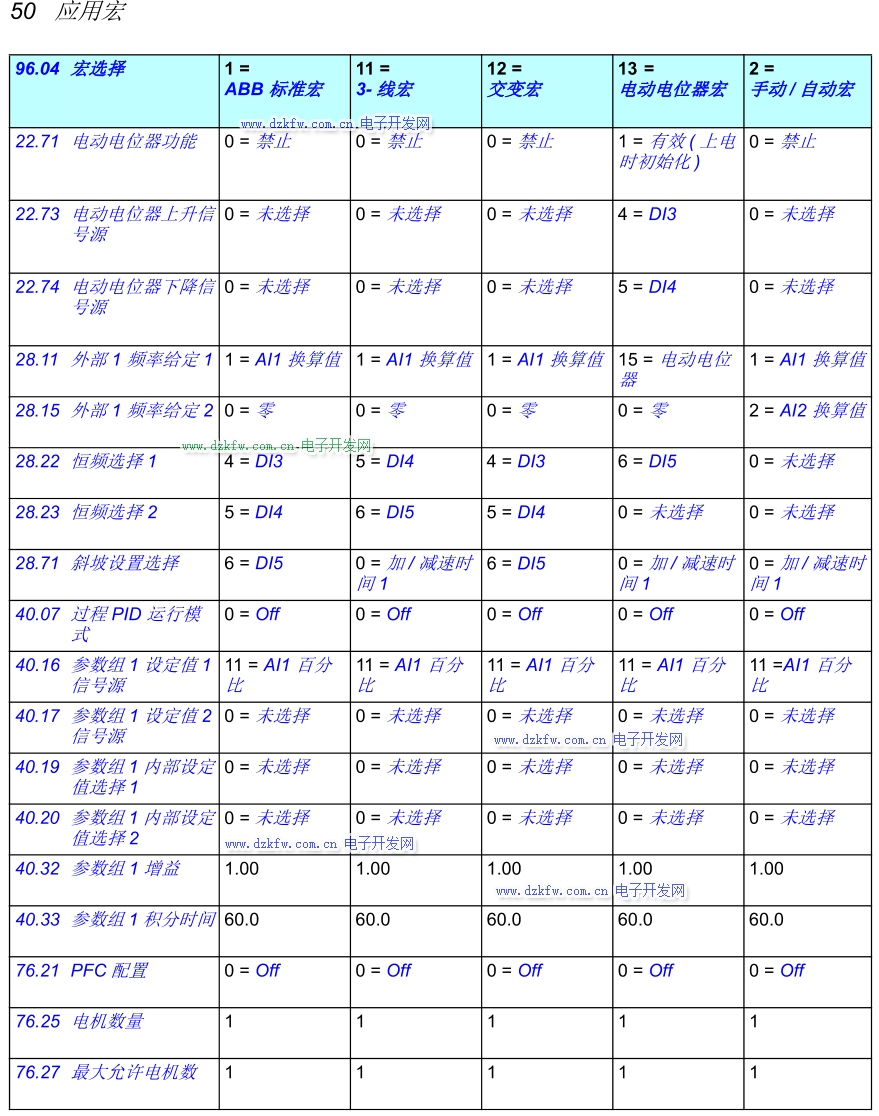

ABB ACS530应用宏

ABB ACS530 变频器的“宏”（Macro）是预定义的应用程序，用于简化特定场景的调试。其宏主要分为标准通用宏和专用功能宏两大类，具体分类如下：

1. 标准通用宏

• 默认宏（Default Macro）：出厂默认设置，适用于大多数通用负载，提供标准的数字量输入/输出控制逻辑，支持点动、多段速等基本操作 。
• PID 控制宏（PID Macro）：专为闭环控制设计，内置 PID 调节器，常用于恒压供水、恒温控制等需要反馈信号（如压力、温度传感器）的场景 。
• 键盘控制宏（Keypad Control Macro）：所有控制指令（启动、停止、频率给定）均通过变频器面板完成，无需外部接线，适合单机调试或简单应用 。

2. 专用功能宏

• 泵与风机专用宏：
  • 单泵控制宏：优化了泵类负载的启动曲线和节能逻辑。
  • 多泵切换宏（SPFC）：支持多台泵的自动轮换和顺序启动，常用于市政供水系统，确保水压稳定并均衡泵体磨损 。
• 两线制/三线制控制宏：
  • 两线制控制宏：模拟常见的接触器控制逻辑，仅需一个信号即可实现启停和方向切换。
  • 三线制控制宏：模拟传统的按钮控制逻辑（独立的启动、停止按钮），符合常规电气控制习惯 。
• 主从控制宏：用于多台变频器同步运行，一台作为主机，其他作为从机，适用于传送带等需要严格同步的场合 。

使用提示

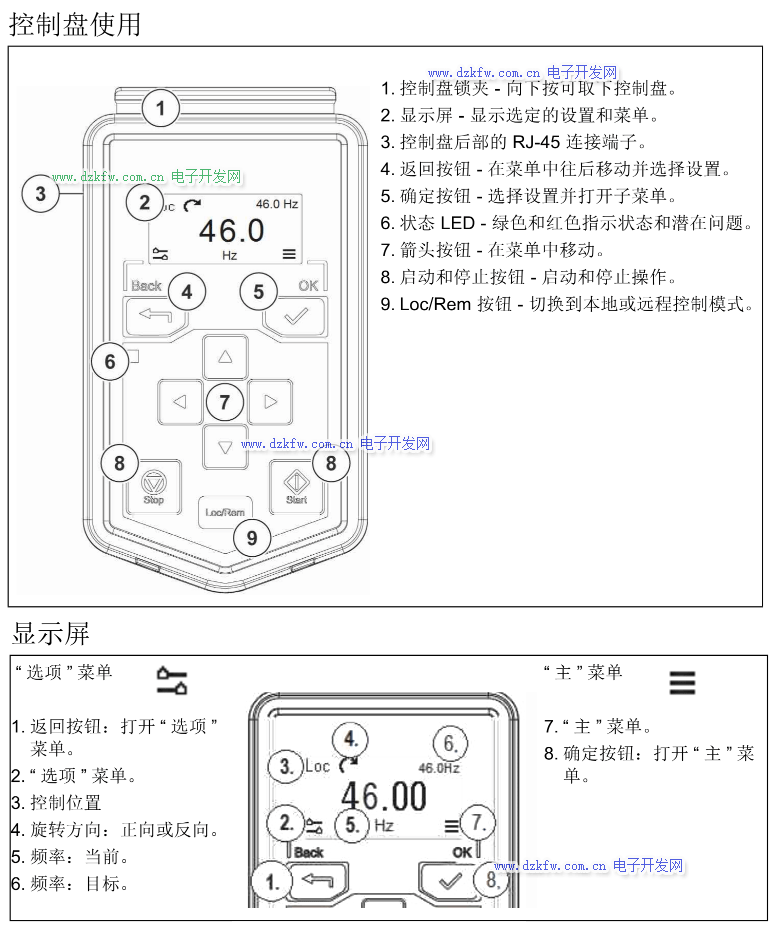

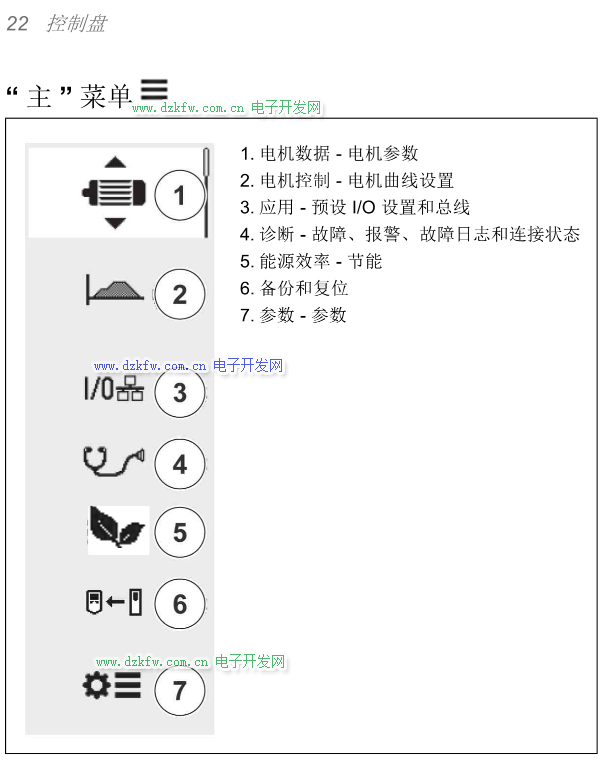

• 切换方法：在控制盘菜单中选择设置>宏，即可浏览并加载上述宏程序。加载后，变频器的 I/O 定义和控制逻辑会自动重置为该宏的标准配置。
• 自定义：若标准宏无法满足需求，可基于现有宏修改参数后保存为自定义宏，以便后续快速调用 。
• 注意：切换宏会覆盖当前的 I/O 参数设置，操作前请确认接线是否符合新宏的逻辑要求，避免误动作 。
