Arduino连接超声波传感器测距

注：方法已经过时，新方法使用timer去计时，请看https://code.google.com/p/arduino-new-ping/

超声波传感器适用于对大幅的平面进行静止测距。普通的超声波传感器测距范围大概是2cm~450cm，分辨率3mm（淘宝卖家说的，笔者测试环境没那么好，个人实测比较稳定的距离10cm~2m左右，超过此距离就经常有偶然不准确的情况发生了，当然不排除笔者技术问题。）

测试对象是淘宝上面最便宜的SRF-04超声波传感器，有四个脚：5v电源脚（Vcc），触发控制端（Trig），接收端（Echo），地端（GND）
附:SRF系列超声波传感器参数比较

模块工作原理：

采用IO触发测距，给至少10us的高电平信号；
模块自动发送8个40KHz的方波，自动检测是否有信号返回；
有信号返回，通过IO输出一高电平，高电平持续的时间就是超声波从发射到返回的时间．测试距离=(高电平时间*声速(340m/s))/2;

电路连接方法：

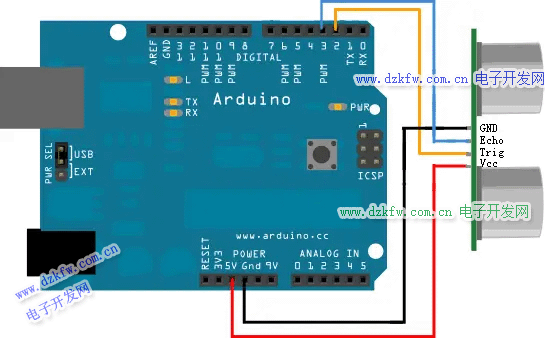

Arduino连接超声波传感器测距电路连接

Arduino程序例子：

const int TrigPin = 2;
const int EchoPin = 3;
float cm;
void setup()
{
Serial.begin(9600);
pinMode(TrigPin, OUTPUT);
pinMode(EchoPin, INPUT);
}
void loop()
{
digitalWrite(TrigPin, LOW); //低高低电平发一个短时间脉冲去TrigPin
delayMicroseconds(2);
digitalWrite(TrigPin, HIGH);
delayMicroseconds(10);
digitalWrite(TrigPin, LOW);

cm = pulseIn(EchoPin, HIGH) / 58.0; //将回波时间换算成cm
cm = (int(cm * 100.0)) / 100.0; //保留两位小数
Serial.print(cm);
Serial.print("cm");
Serial.println();
delay(1000);
}
