电器维修保护插座的设计电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2026/7/25

维修电器时为了防止短路情况的发生,大家自然想到了串联个阻性器件,于是,手头上的白炽灯泡成为了首先目标。它的好处是价格便宜,又可以根据亮度易于观察是否存在短路情况。

为了更方便使用,一些朋友又在串联灯泡的基础上,加上了几个小型空气断路器,以及表头、指示灯等器件,构造了一个电器维修保护插座,维修中用起来更加方便。

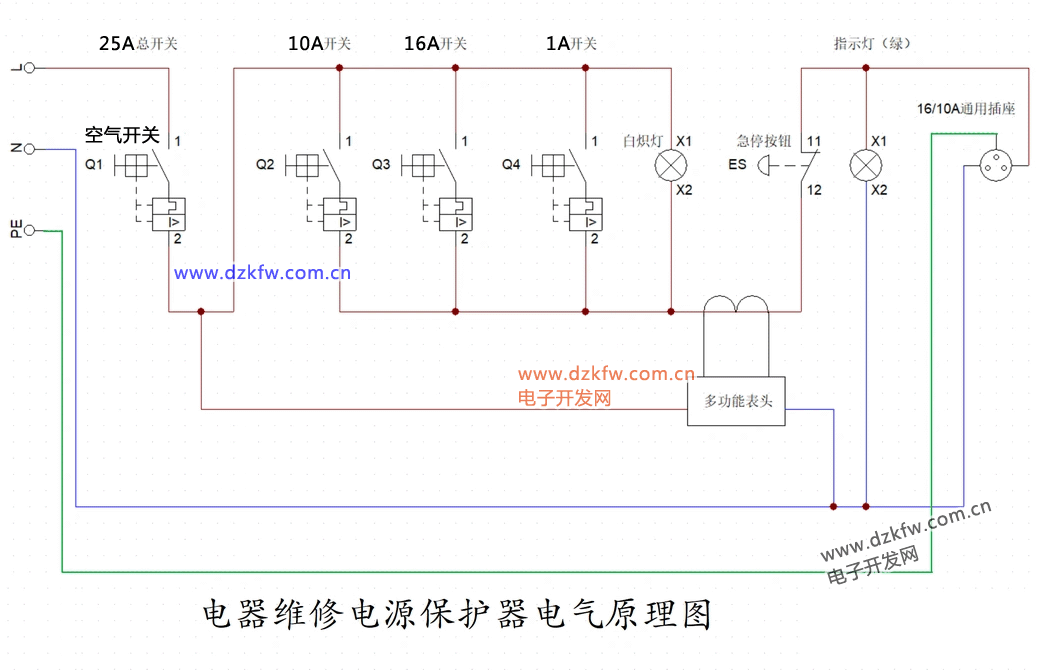

下图是我的电器维修保护插座的电气原理图:

电器维修保护插座的设计电路,电器维修电源保护器电气原理图

Q为小型空气断路器,Q1为总开关,如果面板尺寸允许,建议选择漏保开关。电流值可选16A等。Q2、Q3、Q4、灯泡并联,Q2、Q3、Q4分别可选不同的电流值,可以有多种组合,组成多档切断电流。如1A、6A、10A的组合。当然,如果修理16A电器,则断路器的电流值还应当加大,如1A、10A、16A的组合等等。

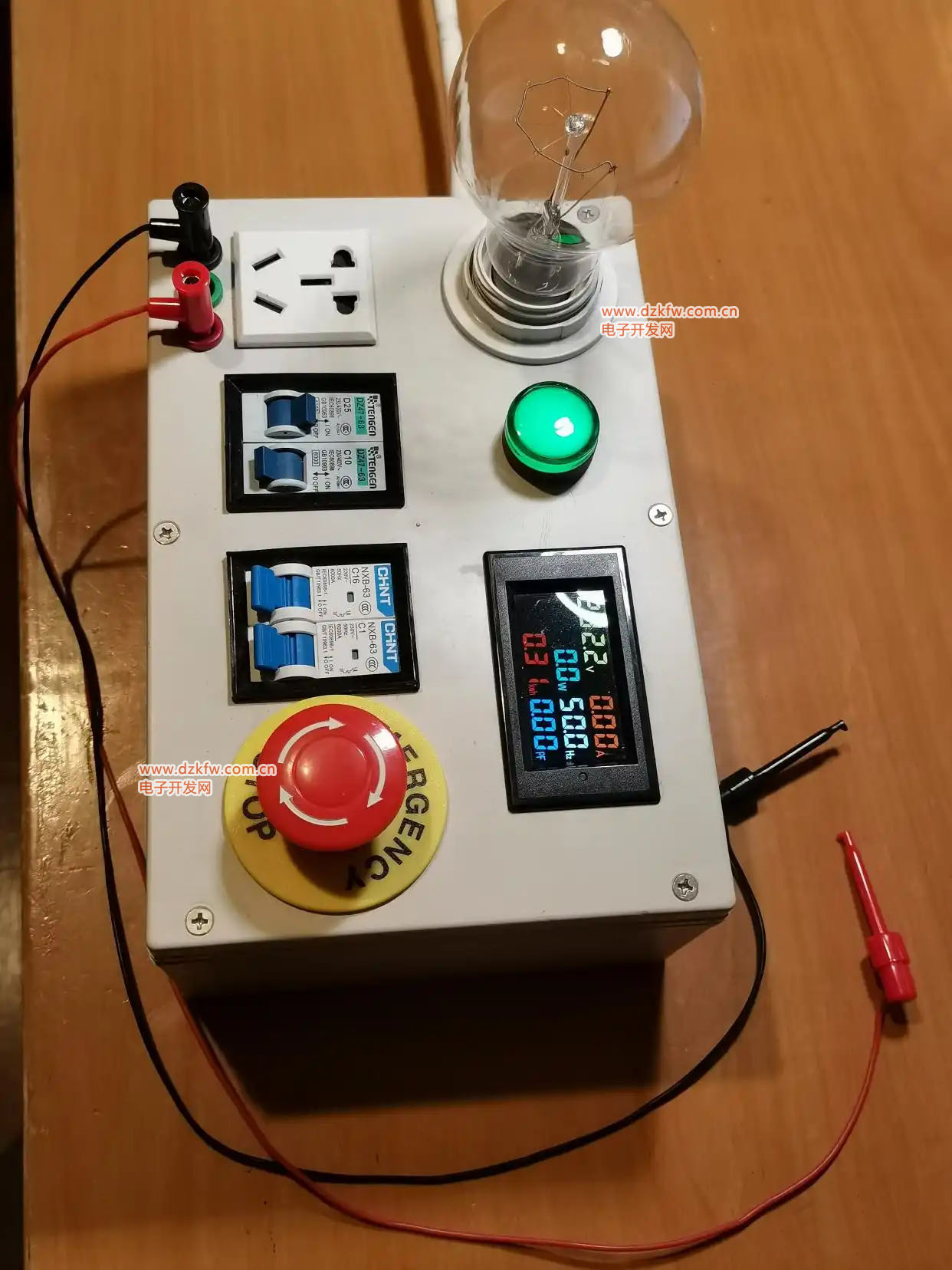

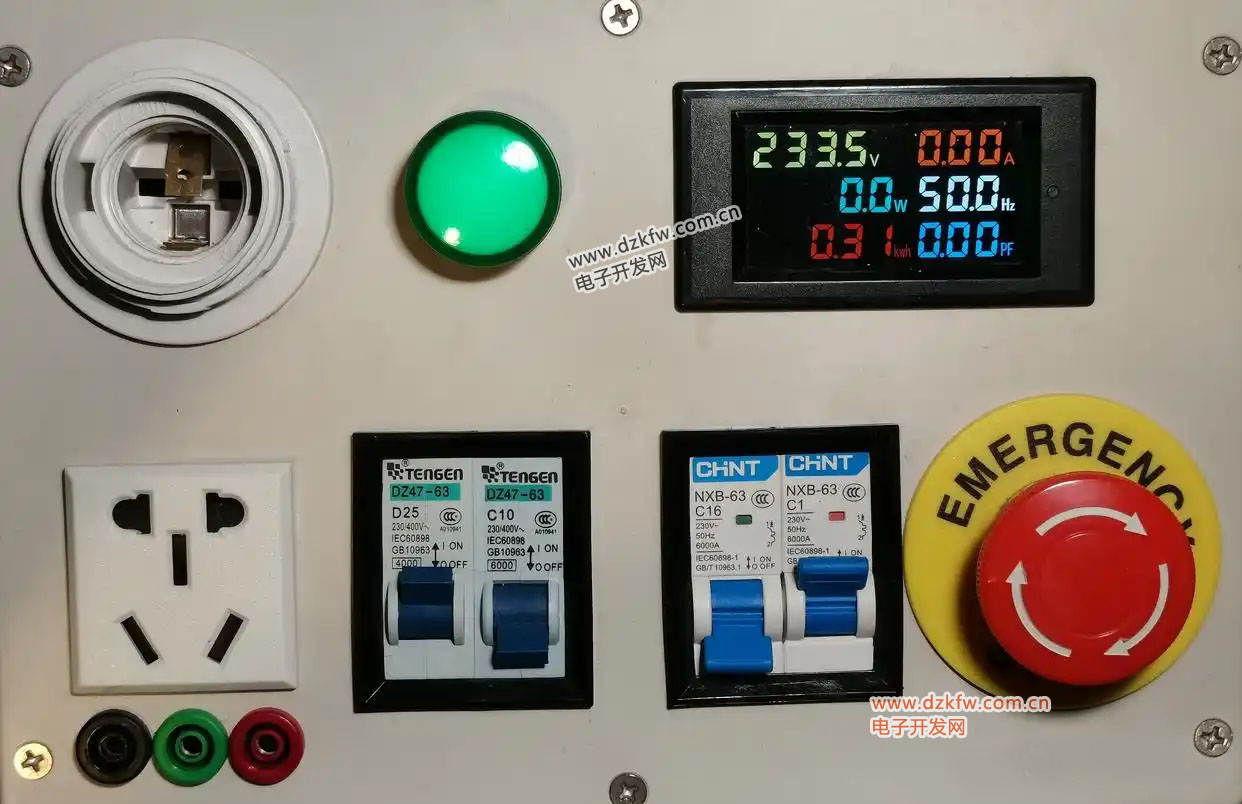

实物如下:





当然,空开可多可少,也可以减少空开数量,如使用2个或1个空气开关也可以。只不过使用中在限制电流的挡位上少一些。

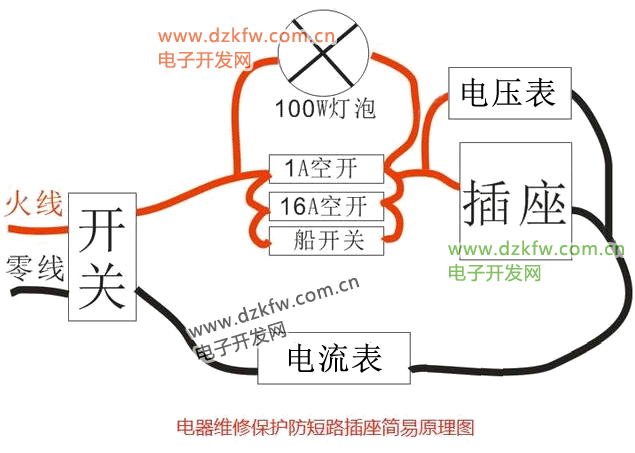

以下另外一款简易的,电器维修保护防短路插座简易原理图:电器维修保护防短路插座简易原理图

电器电路检修保护插座

电器电路检修保护插座
