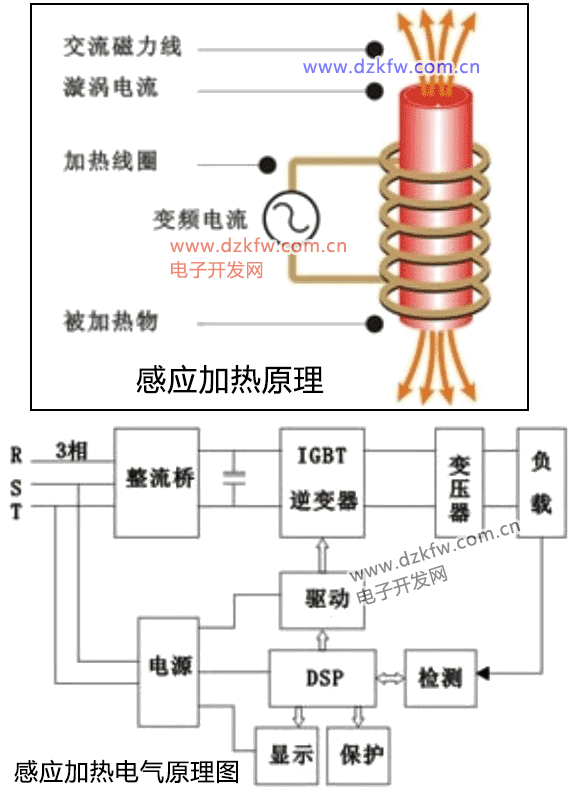

感应加热原理

迈克尔·法拉第（MichaeI Farady）于1831年建立的电磁感应定律说明，在一个电路围绕的区域内存在交变磁场时，电路两端就会产生感应电动势，当电路闭合时则产生电流。这个定律同时也就是今天感应加热的理论基础。

感应加热技术是金属工业中利用电磁感应原理实现金属快速加热的技术，基于法拉第电磁感应定律通过交变磁场在导电材料内部产生涡流发热。其核心原理包括电磁感应、集肤效应和焦耳热效应，通过高频交流电在线圈中产生交变磁场，使金属工件内部感应涡流实现非接触加热，具有加热速度快、能耗低及可精确控温的特点。

感应加热方式是通过感应线圈把电能传递给被加热的金属工件，然后电能再在金属工件内部转化为热能， 感应线圈与金属工件并非直接接触，能量是通过电磁感应传递的，因而，我们把这种加热方式称为感应加热。感应加热所遵循的主要原理是:电磁感应、透入深度、集肤效应、临近效应与圆环效应。



感应加热器的制作

有网友留言想看感应加热电路图，今天它来了！

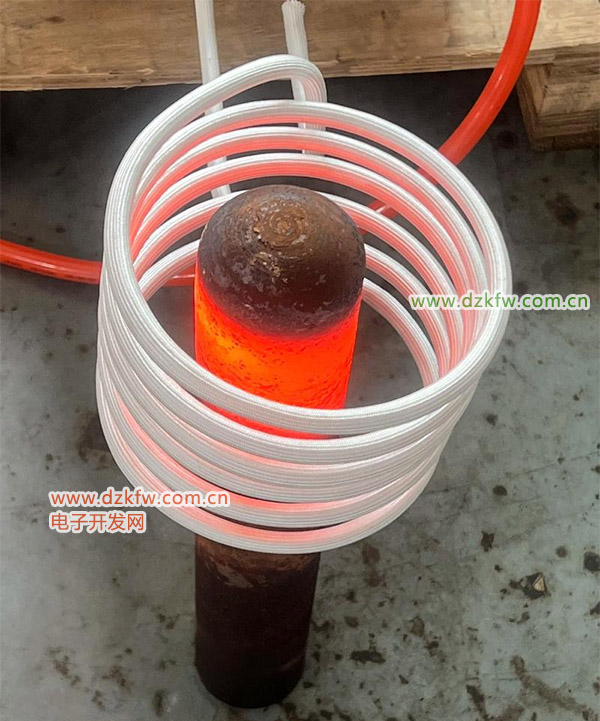

▲ 3秒即可烧红铁棒

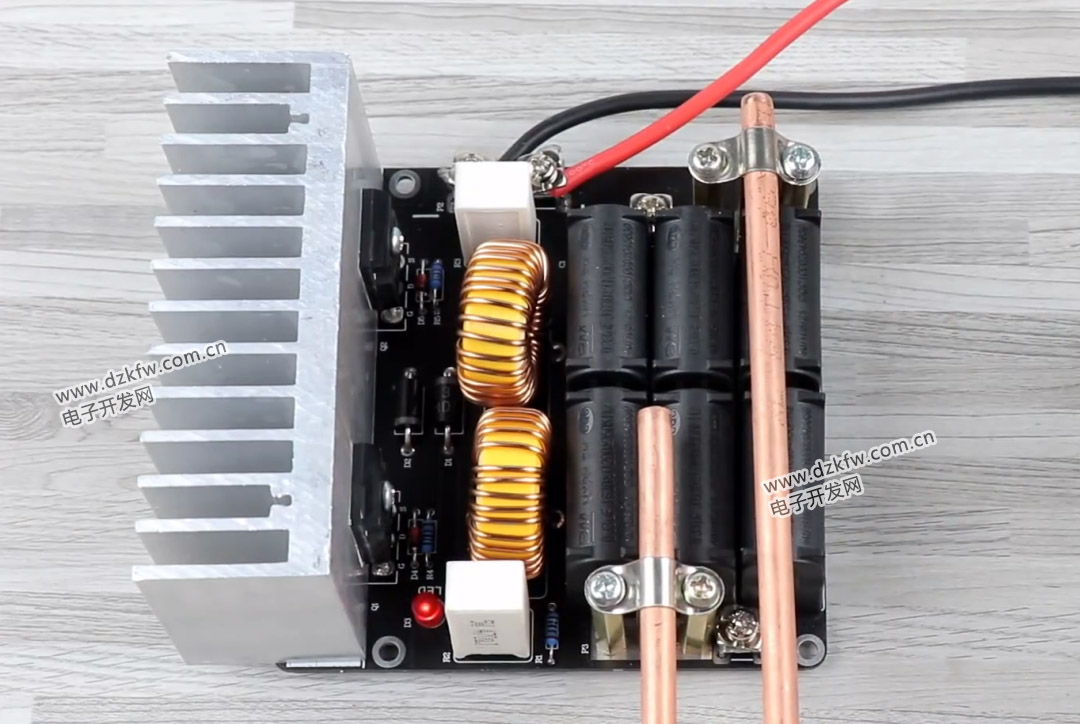

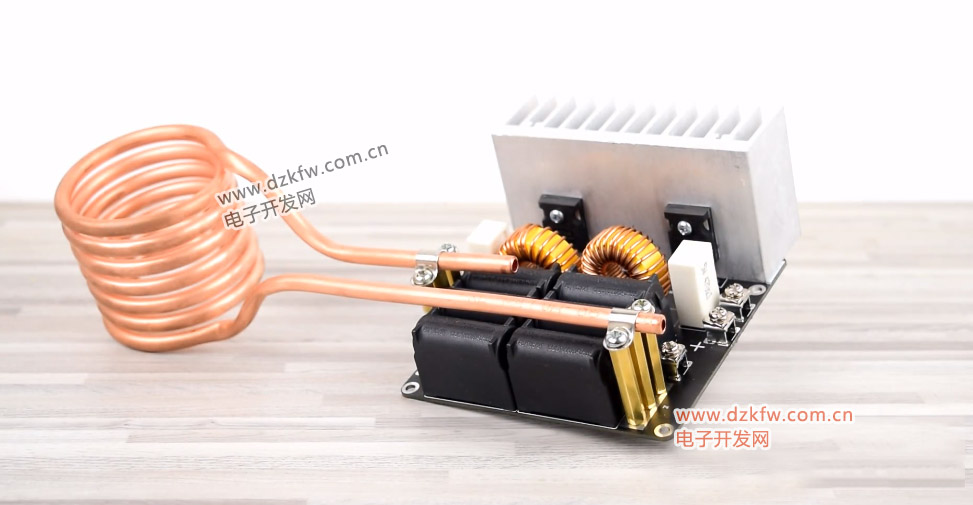

▲ 实物图

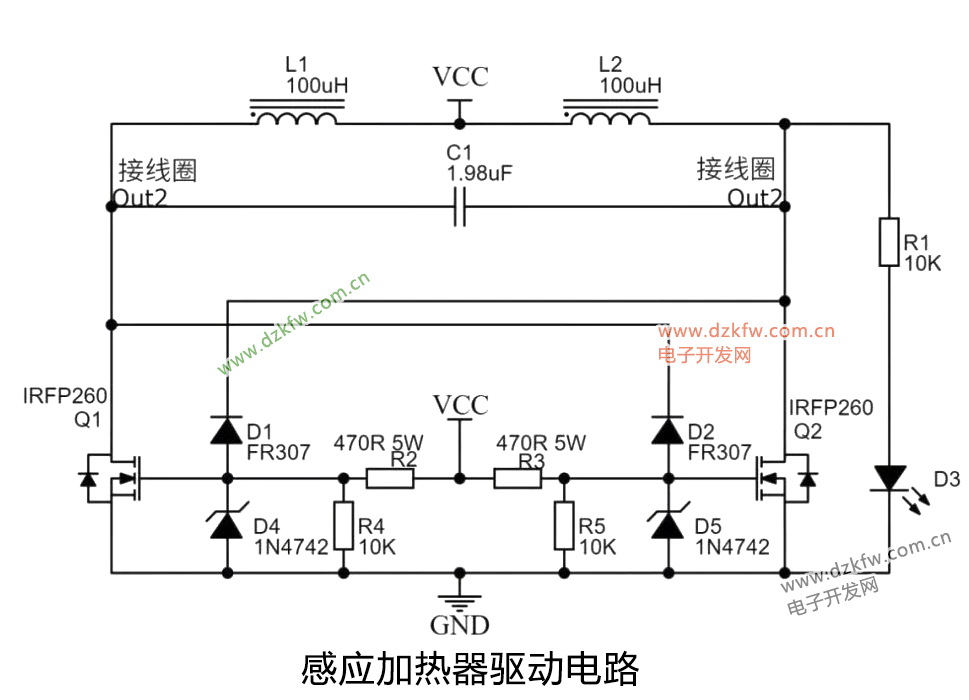

▲ 电路原理图

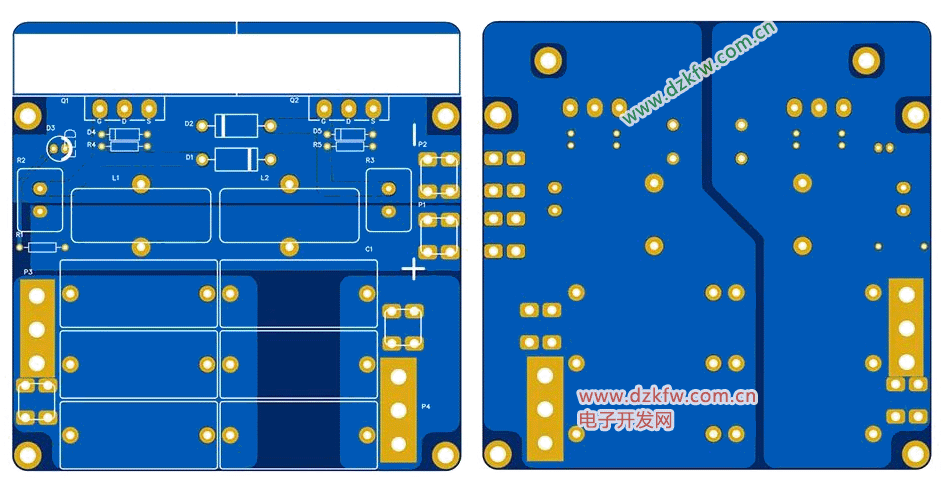

▲ PCB顶层和底层

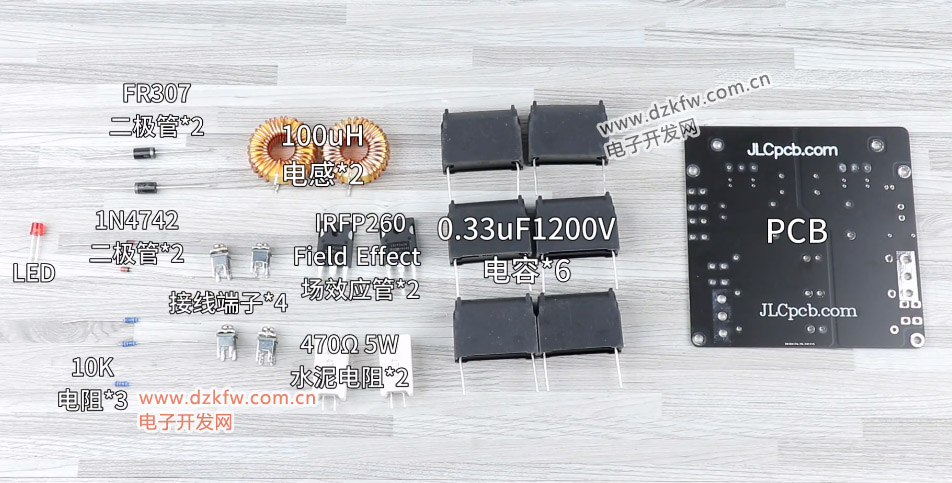

▲ 元器件清单

清单：0.33uf 1200V电容*6, 100uh电感*2，IRFP260场效应管*2, 470Ω5W水泥电阻*2，FR307二极管*2, 1N4742二极管*2, 10K电阻*2，LED，接线端子*4, 48V20A开关电源，铜管。

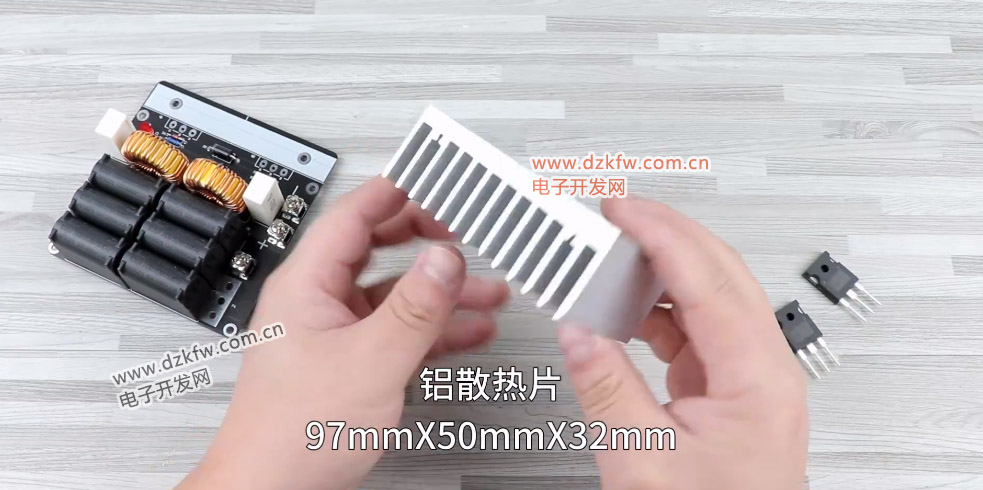

▲ 散热片

注意：场效应管不可直接接触散热片，中间需要加硅胶导热片绝缘。

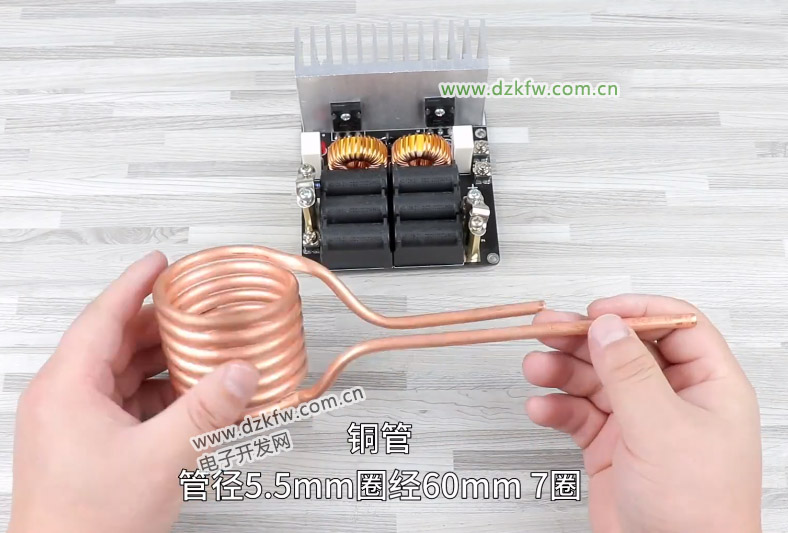

▲ 线圈（铜管）

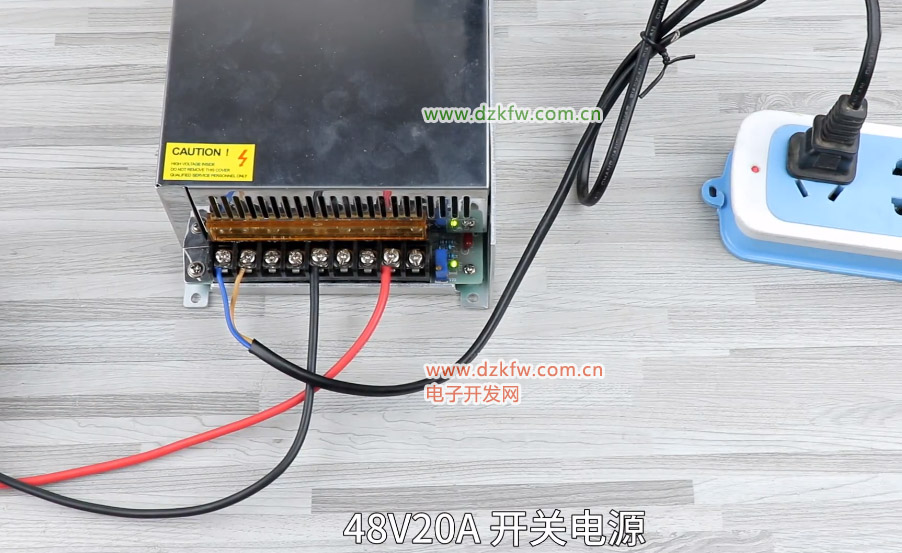

▲ 感应加热要使用的电源



感兴趣的朋友可以动手制作一下.
