贴片稳压二极管丝印对照表



序号	丝印号	电压值	序号	丝印号	电压值

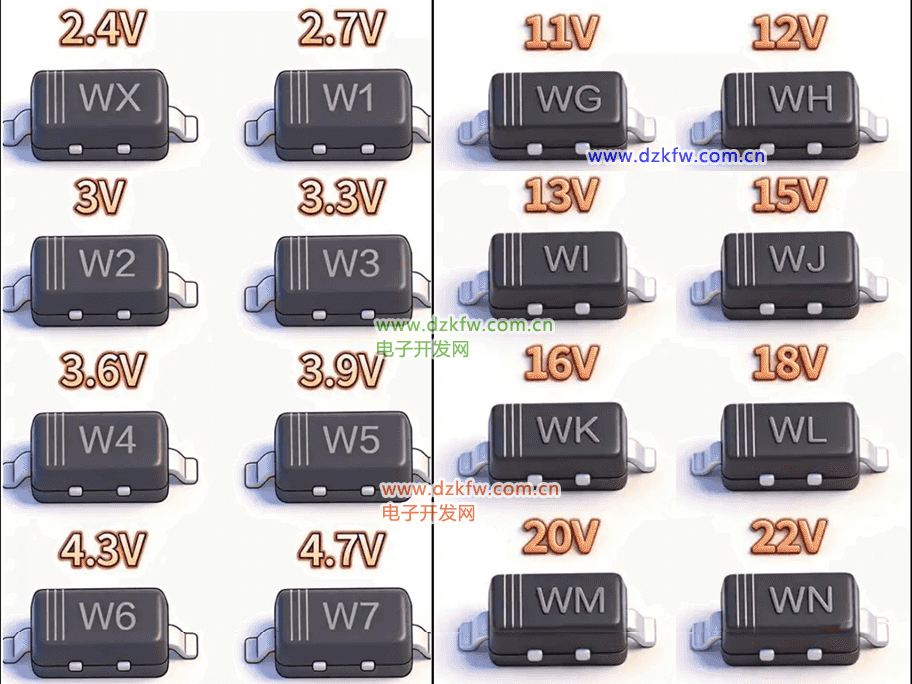

1	WX	2.4V	9	WG	11V
2	W1	2.7V	10	WH	12V
3	W2	3V	11	WI	13V
4	W3	3.3V	12	WJ	15V
5	W4	3.6V	13	WK	16V
6	W5	3.9V	14	WL	18V
7	W6	4.3V	15	WM	20V
8	W7	4.7V	16	WN	22V



序号	丝印号	电压值	序号	丝印号	电压值

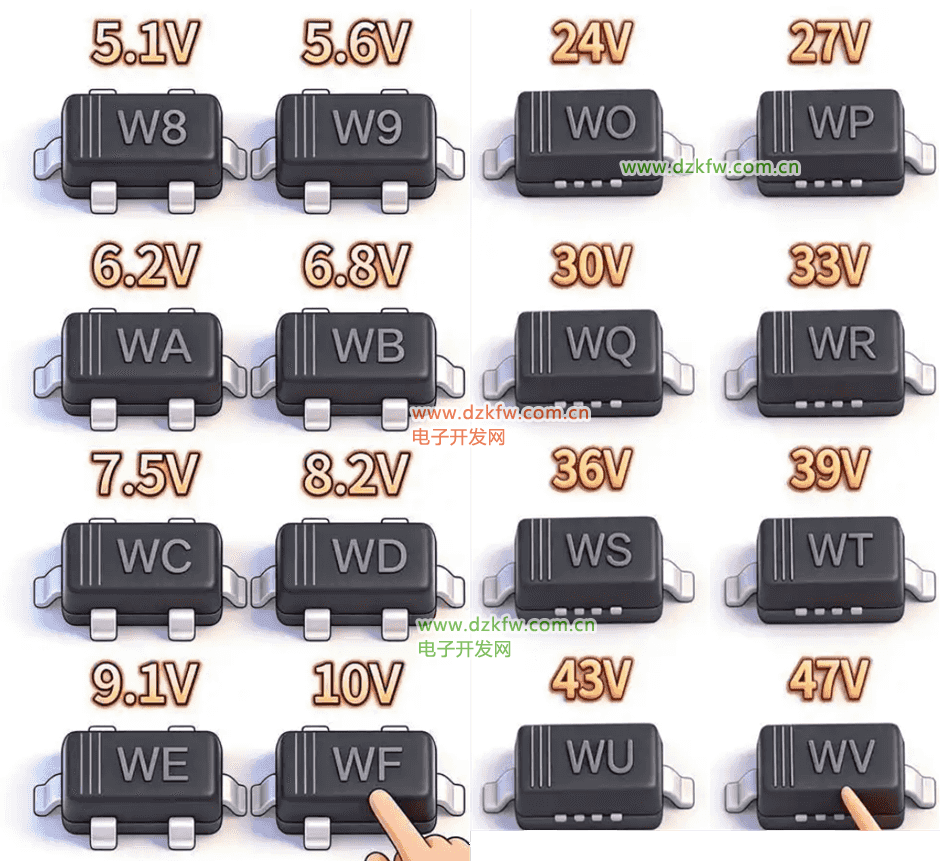

1	W8	5.1V	9	WO	24V
2	W9	5.6V	10	WP	27V
3	WA	6.2V	11	WQ	30V
4	WB	6.8V	12	WR	33V
5	WC	7.5V	13	WS	36V
6	WD	8.2V	14	WT	39V
7	WE	9.1V	15	WU	43V
8	WF	10V	16	WV	47V



序号	丝印号	电压值	序号	丝印号	电压值

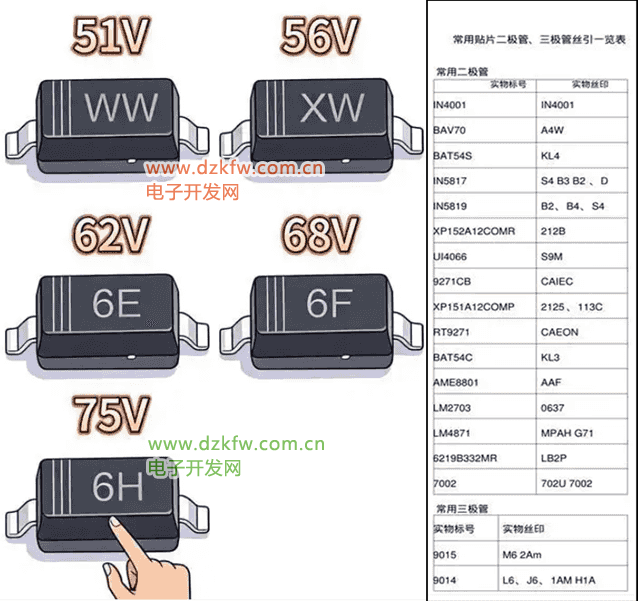

1	WW	51V	4	6F	68V
2	XW	56V	5	6H	75V
3	6E	62V



---

常用贴片二极管对照表，贴片硅整流二极管M7是M1-M7系列

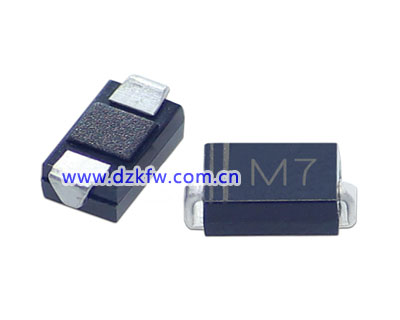

贴片硅整流二极管M7是M1-M7系列的一部分，其封装形式为SMA（DO-214AC）。M7具备1A的正向平均电流和1000V的反向重复峰值电压，正向（不重复）浪涌电流可达30A，正向峰值电压为1V。反向漏电流在5uA与50uA之间。结温范围从- 55°C到+ 125°C，储存温度范围为- 55°C到+ 150°C，符合ROHS指令要求。
M7与M1、M2、M3、M4、M5、M6之间的主要区别在于反向重复峰值电压的差异。M7能够替代M1、M2、M3、M4、M5、M6，当然，亦可选用二极管1N4007、1N4007*、A7作为M7的替代品。在不考虑封装的情况下，它们之间可以相互替代。

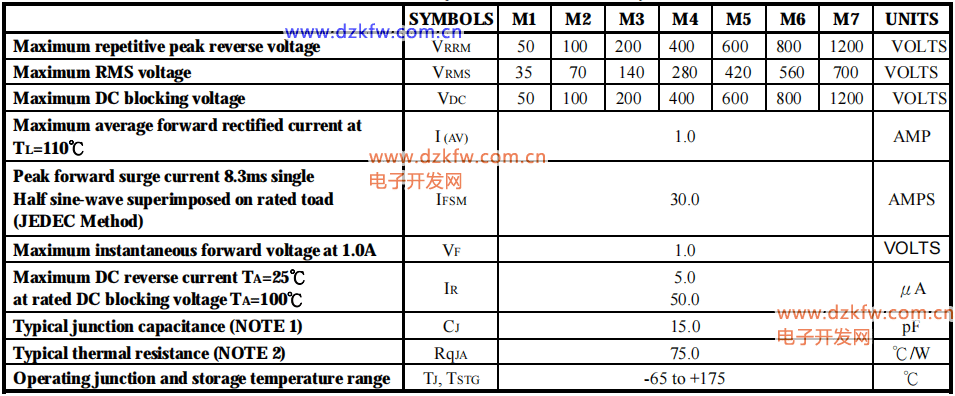

贴片硅整流二极管M7是M1-M7系列参数:



M1-M7二极管，SMA（DO-214AC）封装，具体型号有：M1、M2、M3、M4、M5、M6、M7，对应的反向重复峰值电压分别为50V、100V、200V、400V、600V，800V、1000V。

型号：M7

封装：SMA

特性：小电流、贴片小封装

电性参数：1A1000V

芯片材质：GPP

正向电流(Io)：1A

芯片个数：1

正向电压(VF)：1.1V

芯片尺寸：46MIL

浪涌电流Ifsm：30A

漏电流(Ir)：5uA

工作温度：-55~ 150℃

恢复时间(Trr)：500ns

引线数量：2

判断M7贴片二极管好坏的方法，需要测量两端的阻值。如果正向阻值小，而反向阻值异常大，说明二极管存在问题。正常的M7二极管，正向时应导通，反向时应截止。以上是M7贴片二极管的简要知识分享。

常用二极管

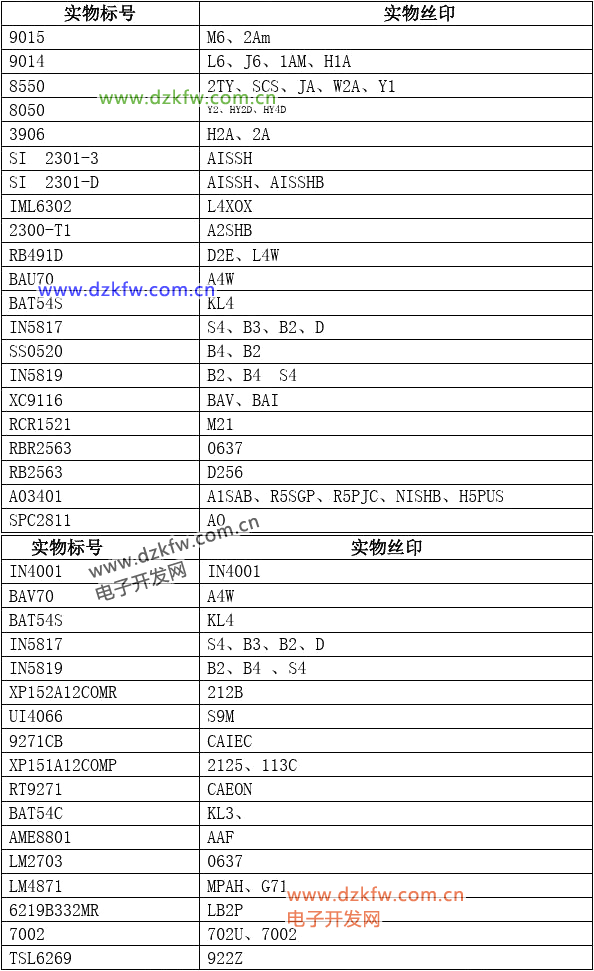

实物标号	实物丝印	实物标号	实物丝印
IN4001	4001	BAV70	A4W
BAT54S	KL4	IN5817	S4, B3, B2, D
IN5819	B2, B4, S4	XP152A12COMR	212B
UI4066	S9M	9271CB	CAIEC
XP151A12COMP	2125, 113C	RT9271	CAEON
BAT54C	KL3	AME8801	AAF
LM2703	0637

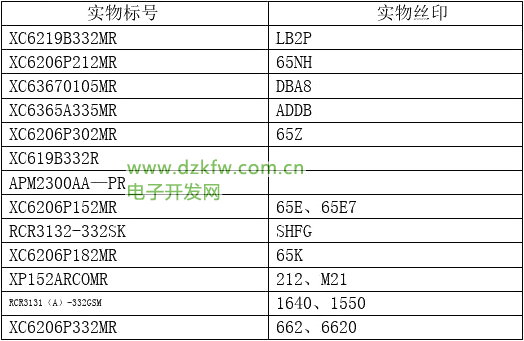

LM4871	MPAH, G71	6219B332MR	LB2P
7002	702U , 7002

实用三极管

实物标号	实物丝印	实物标号	实物丝印
9015	M6, 2AM	9014	L6, J6, 1AM, H1A

贴片二极管三极管丝印一览表
