万用表如何测量二极管的好坏,二极管怎么测量好坏?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-13

二极管怎么测量好坏?如何测量二极管的好坏
二极管是电子电路中最常用的元器件之一,学会如何测量二极管的质量是电子电路知识学习的重要技能。
我们就来了解一下如何测量二极管。
一、二极管的测量方法及依据
二极管的测量工具主要是万用表,测量方法有在路测量(二极管在电路板上)和不在路测量(二极管不在电路上)两种。
二极管测量的基本原理是:根据二极管的基本结构(主要是PN结结构),进行PN结的正向电阻和反向电阻的测量,依据正向和反向电阻的大小进行基本的判断。
要想学会二极管的测量,第一是要了解二极管的结构和工作原理,第二就是要了解二极管的主要故障特征。
二、普通二极管的故障特征
普通二极管的故障特征主要由以下几种:
1、开路故障
该故障是指二极管的正、负极之间已经断开,二极管的正向和反向电阻都变为无穷大。二极管开路后,电路处于开路状态。
2、击穿故障
击穿故障指二极管正、负极之间已成通路,正、反向电阻一样大,或者正、反向电阻接近。(但不是无穷大)
二极管发生击穿故障后,正、负极之间的电阻并不一定为零,二极管被击穿后,在不同的电路中有不同的表现方式。
3、正向电阻变大故障
二极管的正向电阻太大,信号在二极管上的压降就会变大,会造成二极管输出信号电压变低,同时二极管会因发热大而损坏。正向电阻变大后,二极管的单向导电性变差。
4、反向电阻变小故障
二极管的反向电阻变小,会破坏二极管的单向导电性。
5、性能变劣故障
这种情况下,二极管并没有出现开路或者击穿等明显故障现象,但是二极管性能变劣后,不能够很好地起到相应的作用,造成电路工作稳定性变差,或者造成电路的输出信号电压下降。
三、不在路检测二极管的方法
下面使用指针式万用表进行实例说明。
(说明,下面的测量都是以硅二极管为例,如果测量对象是锗二极管,则二极管的反向电阻和正向电阻的阻值都有所下降)
1、测量正向电阻

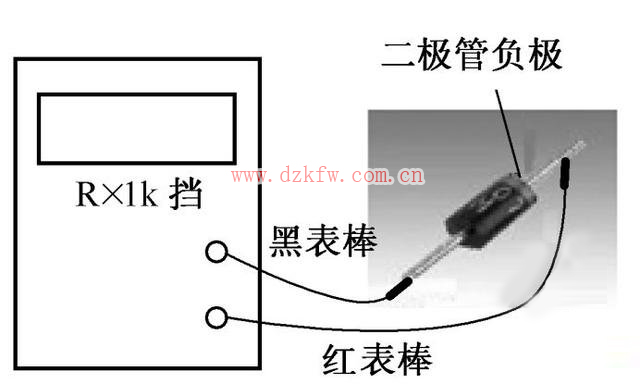

下图是用指针式万用表测量二极管的正向电阻的接线示意图。
二极管怎么测量好坏?如何测量二极管的好坏

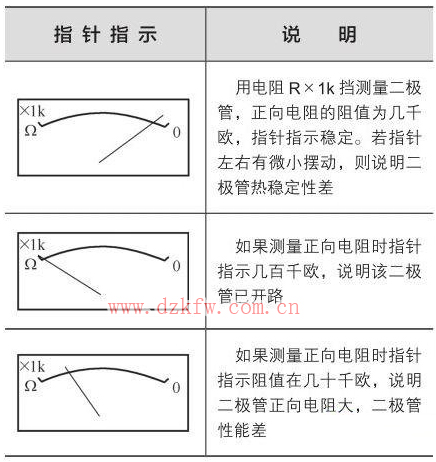

指针式万用表测量正向电阻时指针指示结果说明见下图。
二极管怎么测量好坏?如何测量二极管的好坏

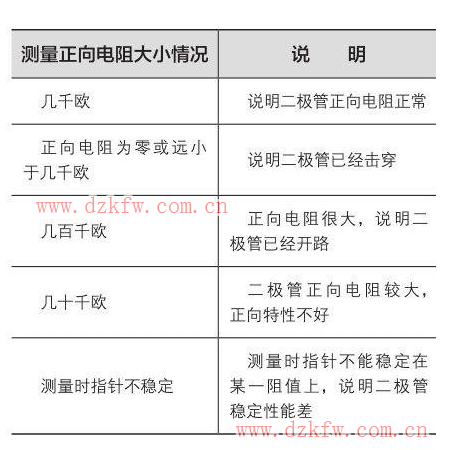

指针式万用表测量正向电阻时情况说明见下图。
二极管怎么测量好坏?如何测量二极管的好坏
2、测量反向电阻

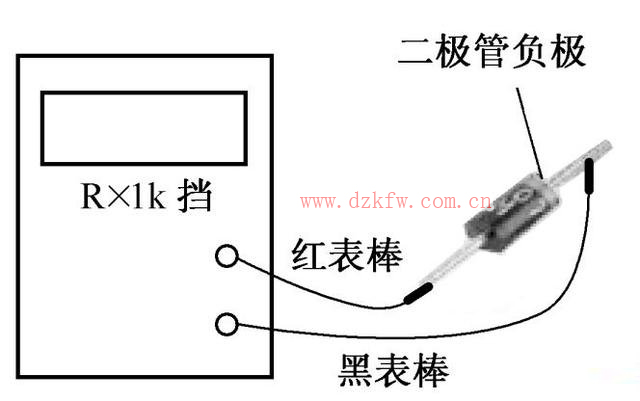

下图是用指针式万用表测量二极管的反向电阻的接线示意图。
二极管怎么测量好坏?如何测量二极管的好坏

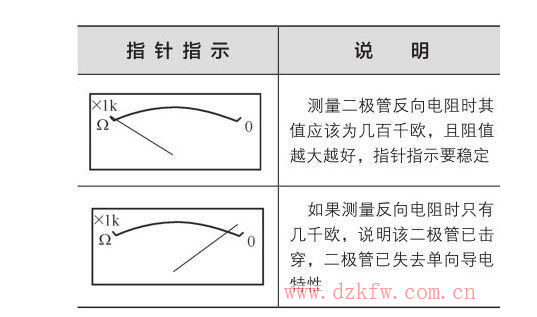

指针式万用表测量反向电阻时指针指示结果说明见下图。
二极管怎么测量好坏?如何测量二极管的好坏

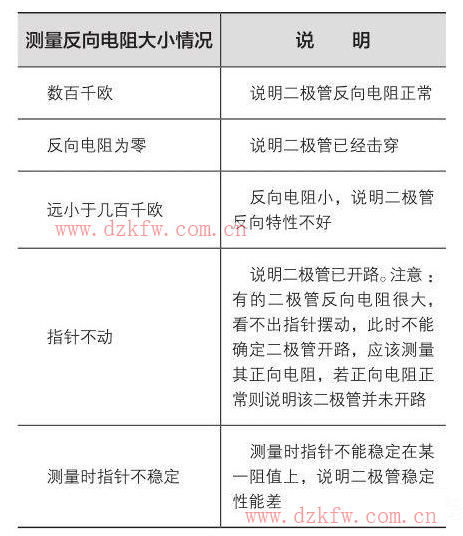

指针式万用表测量反向电阻时情况说明见下图。
二极管怎么测量好坏?如何测量二极管的好坏
二极管在路测量分为断电和加电两种情况,下面我们来分别看一下。
四、断电在路测量二极管的方法

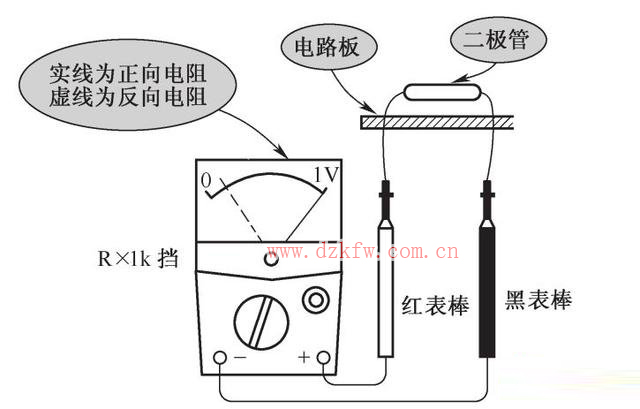

下图是断电在路测量二极管的接线示意图。
断电在路测量二极管的具体方法和测量阻值的判断方法与单独检测二极管时基本相似,但是需要注意以下几点:
1、外电路对测量结果的影响与在路测量电阻、电容一样,测量正向电阻受外电路的影响低于测量反向电阻受外电路的影响;
2、如果对测量结果有疑问,应该将二极管从电路取下,然后单独测量。
二极管怎么测量好坏?如何测量二极管的好坏
五、加电在路测量二极管的方法
在电路板加电的情况下,主要测量二极管的管压降。二极管有一个非常重要的特征:当它导通后,管压降基本不变。如果导通后管压降正常,说明二极管正常。

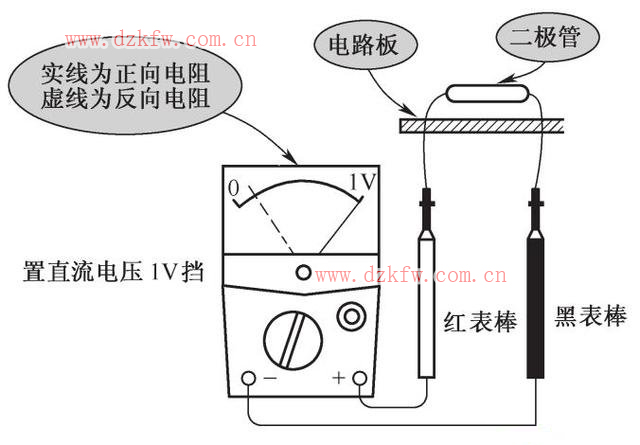

测量方法是:电路加电,万用表置于直流电压1V档,下图是测量直流电路中二极管导通后管压降接线示意图。红表笔接二极管正极,黑表笔接二极管负极,指针所指示的电压值就是二极管的正向压降。
二极管怎么测量好坏?如何测量二极管的好坏

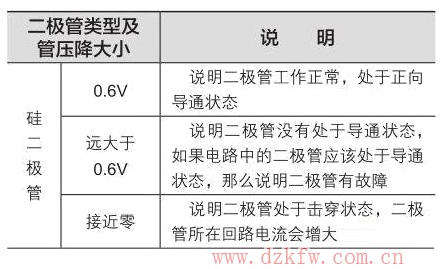

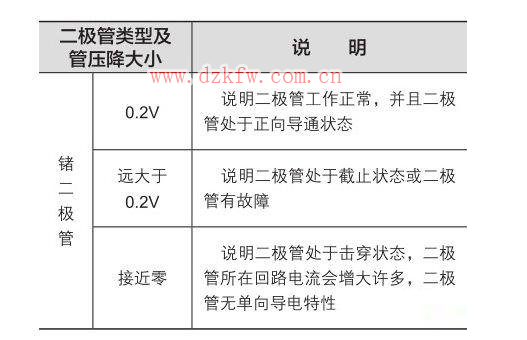

二极管正向压降测量结果分析说明如下图。
二极管怎么测量好坏?如何测量二极管的好坏
二极管怎么测量好坏?如何测量二极管的好坏
测量二极管过程中需要注意以下几点:
1、交流电路中的二极管,由于反向状态下二极管处于截止状态,两端反向电压较大,万用表直流档测量的是二极管两端的平均电压,此时为负电压。
2、同一个二极管用同一个万用表的不同量程测量时的正、反向电阻大小不同。同一个二极管用不同型号的万用表测量的正、反向电阻也不同。
3、测量二极管的正向电阻时,如果指针不能迅速停止在某一个电阻值上,而是在不断摆动,说明二极管的热稳定性不好。

测量二极管的好坏可以直接用万用表的二极管档,一般数字万用表都有这个档位,达到这个档位短接一下红黑表笔万用表蜂鸣器会响,通过这档位也可以验证一下线路有没有发生断路,不过在用这个档位测量二极管时并不会响,会在万用表的显示屏上显示出二极管的压降。

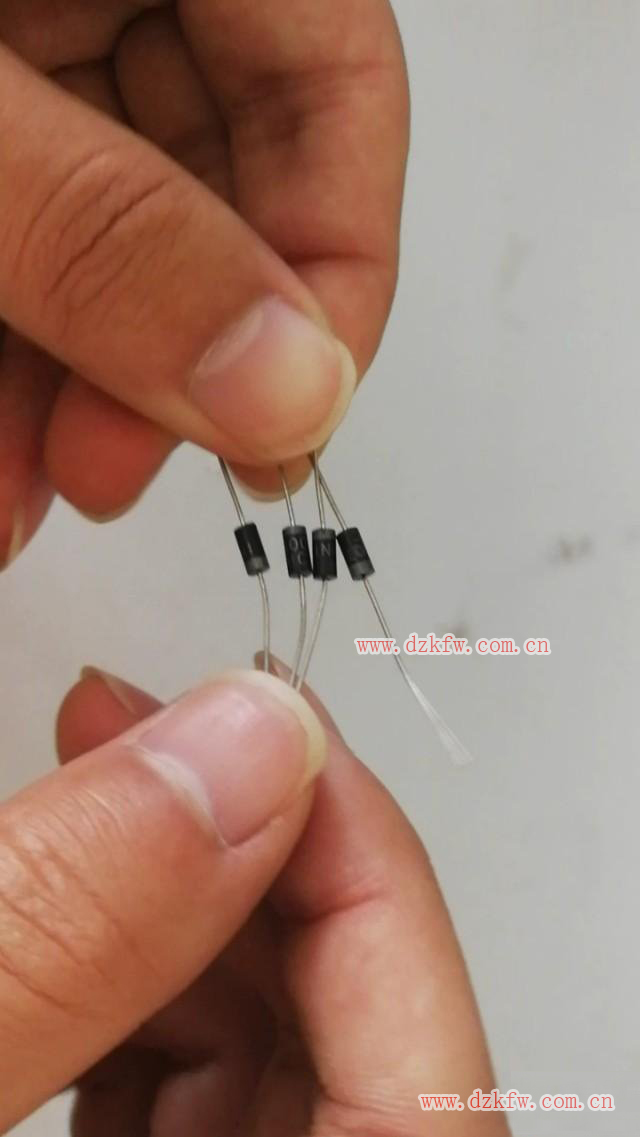

由于二极管有正负极之分,有阴影的那头是负极,在二极管上能够很容易看到这个阴影部分,在测量的时候也需要留意一下正负极不要接反,红表笔接在二极管的正极黑表笔接在二极管的负极。
二极管怎么测量好坏?如何测量二极管的好坏
如果二极管是正常的,就能够在显示屏上显示出二极管的压降,一般硅管是0.7v左右,锗管在0.3v左右,若出现这种情况就说明这个二极管是正常的,如果显示不出来结果,则二极管已损坏。
