基本的逻辑电路有哪些_组合逻辑电路_时序逻辑电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-07

  逻辑电路简介

  逻辑电路是一种离散信号的传递和处理,以二进制为原理、实现数字信号逻辑运算和操作的电路。分组合逻辑电路和时序逻辑电路。前者由最基本的“与门”电路、“或门”电路和“非门”电路组成,其输出值仅依赖于其输入变量的当前值,与输入变量的过去值无关—即不具记忆和存储功能。

  后者也由上述基本逻辑门电路组成,但存在反馈回路—它的输出值不仅依赖于输入变量的当前值,也依赖于输入变量的过去值。由于只分高、低电平,抗干扰力强,精度和保密性佳。广泛应用于计算机、数字控制、通信、自动化和仪表等方面。最基本的有与电路、或电路和非电路。

  逻辑电路是指完成逻辑运算的电路。这种电路,一般有若干个输入端和一个 或几个输出端,当输入信号之间满足某一特定逻辑关系时,电路就开通,有输 出;否则,电路就关闭,无输出。所以,这种电路又叫逻辑门电路,简称门电路。

  主要包括内容有数字电子技术(几种逻辑电路)、门电路基础(半导体特性,分立元件、TTL集成电路CMOS集成门电路)、组合逻辑电路(加法器、编码器、译码器等集成逻辑功能)时序逻辑电路(计数器、寄存器)以及数模和模数转换。

  逻辑电路的分类

  逻辑电路是执行基本逻辑操作的电路,它们在电子数字计算机中被大量运用。这些基本的逻辑操作是“与”、“或”、“非”以及由它们组成的复合动作。逻辑电路按其工作性质可分为组合电路和时序电路两大类。

  组合逻辑电路

  任何时刻输出信号的逻辑状态仅取决于该时刻输入信号的逻辑状态,而与输入信号和输出信号过去状态无关的逻辑电路。由于组合逻辑电路的输出逻辑状态与电路的历史情况无关,所以它的电路中不包含记忆性电路或器件。门电路是组合逻辑电路的基本单元。当前组合逻辑电路都已制成标准化、系列化的中、大规模集成电路可供选用。

  时序逻辑电路

  任何时刻的输出状态不仅与该时刻的输入有关,而且还与电路历史状态有关的一种数字逻辑电路。时序逻辑电路具有记忆输入信息的功能,由于它的引入使得数字系统的应用大大增强。常用的有计数器、寄存器和脉冲顺序分配器等。

  也可以按照原件对逻辑电路进行分类,例如:电阻-晶体管逻辑电路、二极管-晶体管逻辑电路、发射极功能逻辑电路、发射极耦合逻辑电路、高阈值逻辑电路、集成注入逻辑电路、晶体管-晶体管逻辑电路。

  什么是基本逻辑电路_基本的逻辑电路有哪些

  简单的逻辑电路通常是由门电路构成,也可以用三极管来制作,例如,一个NPN三极管的集电极和另一个NPN三极管的发射极连接,这就可以看作是一个简单的与门电路,即:当两个三极管的基极都接高电平的时候,电路导通,而只要有一个不接高电平,电路就不导通。

  基本的逻辑电路

  门电路的特点

  1、门电路:逻辑门电路是指能够实现各种基本逻辑关系的电路, 简称“门电路”或逻辑元件。最基本的门电路是与门、或门和非门。

  2、在逻辑电路中, 逻辑事件的是与否用电路电平的高、低来表示。 若用1代表低电平、0代表高电平,则称为正逻辑。相反为负逻辑。

  3、集成门按内部有源器件的不同可分为两大类:一类为双极型晶体管集成电路,主要有晶体管TTL逻辑、射极耦合逻辑ECL和集成注入逻辑I2L等几种类型;另一类为单极型MOS集成电路,包括NMOS、 PMOS和CMOS等几种类型。常用的是TTL和CMOS集成电路。

  4、集成门电路按其集成度又可分为:小规模

       基本的逻辑电路有哪些

  1、与逻辑运算和与门

  (1)与逻辑运算

  照明电路

  基本的逻辑电路有哪些

  说明:此电路中,开关、灯泡各只有两个状态,非此即彼。

  在图中,开关A、B接通与否,是灯F亮与灭的前提条件。根据所接电路图,只有开关A、B同时接通时,灯F才亮(结果)。

  基本的逻辑电路有哪些

  逻辑变量A、B、F A B 接通-1 断开-0  F 灯亮-1 灯灭-0

  基本的逻辑电路有哪些

  经过逻辑抽象得:

  与逻辑――决定某事件(F)成立与否的诸条件(A,B,…)必须同时成立。事件(F)才会发生。

  逻辑表达式:F=AB=A·B 读A乘B 或 A与B

  n个变量与运算的逻辑表达式 F=A1A2A3…An

  (2)与门

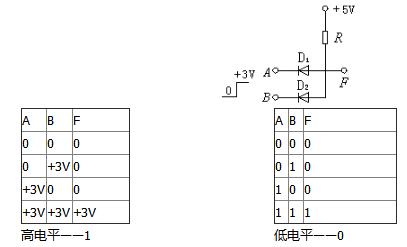

  实现与逻辑的器件称为与门。下图为二极管实现的与逻辑。

  基本的逻辑电路有哪些

  逻辑电平:数字电路中的电信号用逻辑1、逻辑0表示。

  正逻辑:约定高电平为“1”,低电平为“0”。

  负逻辑:约定低电平为“1”,高电平为“0”。

  大多数系统中均采用正逻辑,有些复杂系统中为分析方便将正、负逻辑混合使用,称为混合逻辑系统。

  今后若无特别说明,均视为正逻辑。

  与门逻辑符号:

  基本的逻辑电路有哪些

  与门表达式:F=AB

  “与”逻辑关系可用口诀来助记:“有0出0,全1出1”。

  2、或逻辑运算和或门

  逻辑“或”(逻辑加):决定某事件(Y)成立与否的诸条件(A,B,…)中之一成立,该事件就成立,这种逻辑关系称为逻辑“或” 。

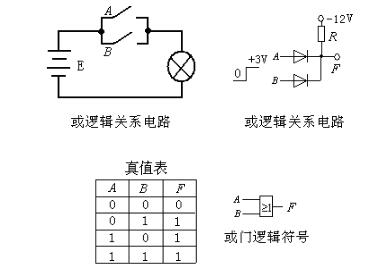

  实现“或”运算的电子电路和“或”逻辑符号如图所示,称为或门。

  基本的逻辑电路有哪些

  或逻辑表达式: F=A+B

  口诀助记:“有1出1,全0出0”。

  3、非逻辑运算和非门

  逻辑“非”(逻辑否定):当某条件(A)成立时,事件Y产生与A相反的结果。

  实现“非”运算的电子电路及“非”逻辑符号如图所示,称为非门。

  基本的逻辑电路有哪些

  真值表

  基本的逻辑电路有哪些

  非逻辑表达式:

  助记口诀:“非0则1,非1则0”。

  集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)和超大规模集成电路(VLSI)。
