数字电路 三路抢答器电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-13

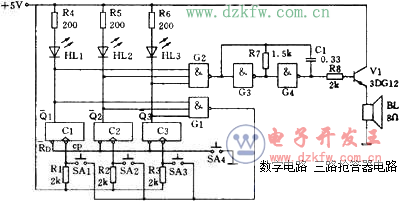

    下图是智力竞赛用的三路抢答器电路。裁判按下开关SA4,触发器全部被置零,进入准备状态。这时Q1~Q3均为1,抢答灯不亮;门1和门2输出为0,门3和门4组成的音频振荡器不振荡,扬声器无声。

数字电路 三路抢答器电路

   竞赛开始,假定1号台抢先按下SA1,触发器C1翻转成Q1=1、Q1=0。于是:①门2输出为1,振荡器振荡,扬声器发声;②HL1灯点亮;③门1输出为1,这时2号、3号台再按开关也不起作用。裁判宣布竞赛结果后,再按一下SA4,电路又进入准备状态。
