怎么测试运算放大器的输入失调电压?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-12-10

运放输入失调电压是指输入信号为零时,输出端出现的电压折算到同相输入端的数值。

运放输入失调电压测试只要将运放连接成差分放大电路(也称减法电路),再将两个输入端短接之后接地即可。

为了方便测量,可设置较大的增益,如1001倍,输出电压除以1001就是输入失调电压。

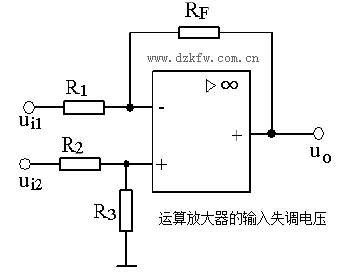

运算放大器的输入失调电压

取RF=R3=100kΩ,R1=R2=100Ω,将Ui1和Ui2同时接地,Uo/1001就是输入失调电压。
